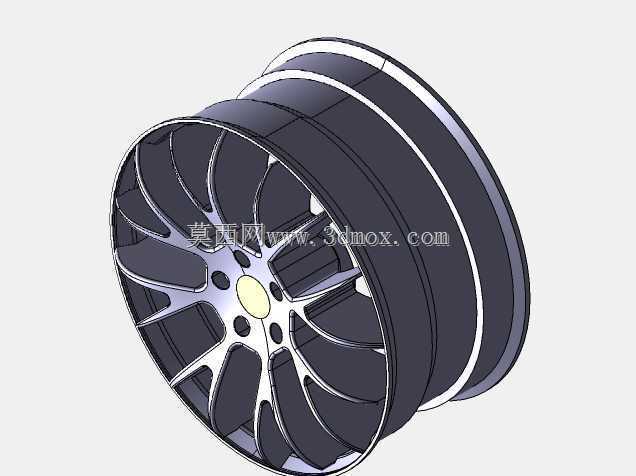

乘用车多辐条铝合金轮毂轮辋结构设计

　　轮辋作为汽车行走系统的核心承载部件，直接衔接轮胎与车桥传动端，日常行驶过程中需要同时承受整车垂直载荷、转向时的横向侧倾力、加减速工况下的纵向扭矩，还要过滤路面颠簸带来的不规则冲击，其结构合理性直接关系到行驶安全性与驾乘质感。这款多辐条轮辋的设计，首先围绕乘用车日常使用的全场景需求展开，日常城市通勤的频繁启停、高速巡航的持续离心力作用、非铺装路面的小幅冲击，都是结构校核阶段必须覆盖的工况。从结构设计逻辑来看，轮辋主体采用常见的深槽式轮缘结构，轮缘位置做了加厚圆弧过渡，既方便轮胎拆装时的卡入定位，也能在轮胎发生小幅侧偏时提供足够的支撑限位，避免轮胎脱圈风险。与轮毂轴承衔接的中心安装面设置了定位凸台，能够在装配时快速与车桥轴头同轴对齐，

　　周围均匀分布的螺栓孔位严格匹配对应车型的孔距参数，安装面的平面度公差控制在0.1mm以内，保证装配后轮辋端面跳动量符合行驶要求，避免高速状态下出现方向盘抖动的问题。轮辐部分采用多辐条分叉式布局，这种设计并非单纯追求外观效果，每一根辐条的走向都经过受力路径优化，从中心安装座向外延伸至轮辋胎圈座位置的过程中，辐条截面做了渐变处理，靠近中心的位置截面厚度更大，能够更好地分散螺栓连接点的集中应力，向外延伸过程中逐步调整截面宽度与厚度，在保证整体刚性的前提下尽可能降低非簧载质量，对于提升悬架响应速度、改善轮胎抓地表现有实际帮助。辐条之间的镂空区域一方面为制动系统预留了足够的散热空间，日常连续制动时产生的热量可以通过镂空空隙快速流通散出，

　　避免制动系统热衰减，另一方面也能减少轮辋整体重量，降低车辆行驶能耗。设计过程中需要严格控制的安装边界参数包括：轮辋的名义宽度、名义直径必须与选配轮胎的规格完全匹配，胎圈座的角度与直径公差符合行业通用标准，保证轮胎安装后气密性与贴合度；中心孔直径严格对应轴头尺寸，若适配不同车型可通过变径圈调整，但同轴度公差必须满足要求；螺栓孔的分布圆直径、孔位数量、螺栓孔径都要与对应车型的轮毂轴参数完全一致，避免出现安装错位、受力不均的问题；轮辋的偏距参数需要结合整车轮距、悬架转向行程来确定，保证转向时轮胎不会与翼子板、悬架拉杆发生运动干涉，同时让轴承的受力点处于合理区间，延长轮毂轴承的使用寿命。在实际应用场景中，这类铝合金轮辋多用于家用乘用车、

　　入门级运动车型，相比钢制轮辋，其重量更轻、散热性能更好，外观造型的可塑性也更强，能够满足不同车型的外观设计需求。建模过程中需要重点关注各个过渡圆角的处理，尤其是辐条与轮辋衔接位置、辐条与中心安装座衔接位置，不能出现直角锐边，避免应力集中导致的结构疲劳失效，所有受力区域的圆角半径都要经过应力校核，保证在最大冲击载荷下结构应力低于材料的屈服强度。轮辋的气门嘴安装孔位置设置在轮辐间隙对应的轮辋槽底位置，既方便充气操作，也不会在行驶过程中被辐条遮挡，同时避开了主要受力路径，不会对整体结构强度造成影响。
