CATIA曲面构建的轿车车身外覆盖件造型

　　这套曲面建模成果聚焦乘用车车身外覆盖件的曲面连续性构建，核心服务于整车造型前期的CAS面验证环节，在整车开发流程中，造型CAS面是连接造型创意与工程结构设计的关键载体，需要同时满足造型审美要求与后续结构设计的可实现性，避免后期开模阶段出现曲面无法拔模、分缝不合理等工程问题。从实际工程应用场景来看，这类曲面模型可直接用于造型评审阶段的油泥模型数据参考，也可作为后续车身结构设计的基础输入，为车门、车窗、前后翼子板等部件的分块设计提供基准曲面，在风阻仿真分析环节，连续的外曲面也能为CFD计算提供精准的几何边界，减少因曲面碎面、连续性不足导致的仿真计算误差。

　　从设计思路层面，整个建模过程严格遵循汽车A级曲面的构建逻辑，先通过搭建基础控制线架确定整车的侧面比例、腰线走向、车顶弧线与前后悬的曲面过渡趋势，控制线的曲率梳检查贯穿整个建模过程，确保每一条基础曲线的曲率变化平滑，没有突兀的拐点，为后续曲面生成提供合格的线架基础。曲面生成阶段优先采用四边面构建逻辑，对于车顶与侧围衔接的过渡区域、C柱与后风挡的交汇区域这类容易出现曲面扭曲的位置，通过调整曲面的控制点权重、增加过渡面的阶数来保证G2以上的曲面连续性，避免后续渲染或者实体化后出现反光断层的问题。

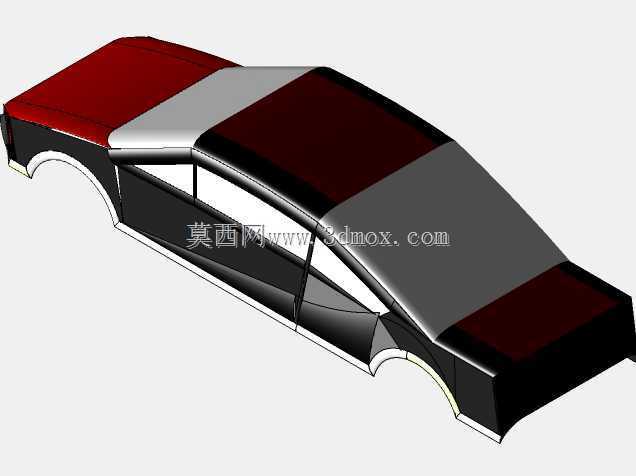

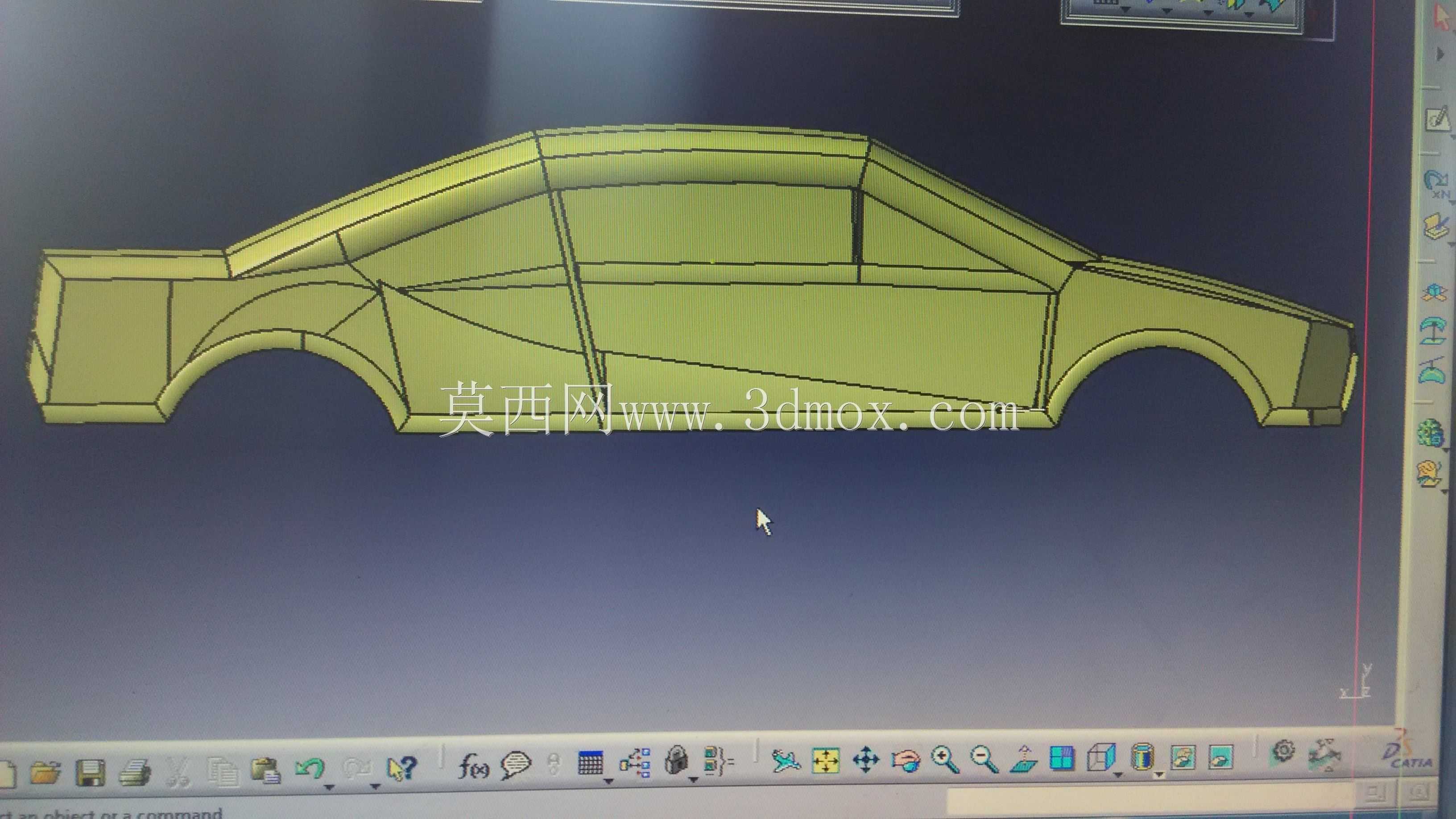

　　从功能特性来看，该模型完整还原了三厢轿车的侧面外轮廓特征，包含了车顶覆盖区、侧窗安装边界、车门分缝的参考位置、轮拱的曲面过渡区域，所有曲面的法向统一向外，方便后续进行壁厚偏移生成实体结构，轮拱位置的曲面预留了足够的轮胎跳动空间边界，在实际设计中可根据选定的轮胎型号、悬架跳动行程参数调整轮拱曲面的内凹深度，避免轮胎在极限跳动工况下与翼子板发生运动干涉。侧窗区域的曲面边界严格按照玻璃升降的运动轨迹做了趋势预留，曲面的弧度变化符合玻璃导轨的安装走向，不会出现玻璃升降过程中卡滞的问题。

　　关于安装边界与尺寸参考，该模型按照常规紧凑型三厢轿车的比例构建，整车长度方向的曲面延伸符合4.6米级乘用车的尺寸比例，车高方向的曲面弧度预留了1.5米级车高的头部空间余量，侧围曲面的Y向偏移量符合1.8米级车宽的造型比例，车门分缝位置的曲面间隙预留了3.5mm的常规设计间隙，满足整车装配的公差要求。车顶曲面的弧度设计兼顾了后排乘客的头部空间与整车的风阻系数要求，没有为了刻意追求溜背造型过度压缩后排头部空间，也没有因为过于平直的车顶导致风阻系数升高。腰线位置的曲面棱线采用了小圆角过渡，既保证了造型的肌肉感，也避免了棱线过于尖锐导致的冲压开裂问题，符合冲压工艺的成型要求。

　　在实际建模过程中，针对曲面拼接容易出现的收敛问题，所有曲面的边界都做了适当延伸，超出实际需要的分缝位置，后续进行曲面修剪时不会因为曲面边界的收敛点落在零件有效区域内导致曲面质量下降。对于前后翼子板与保险杠衔接的区域，曲面的过渡曲率做了渐进处理，方便后续安装保险杠时做到零面差匹配，减少整车装配后的外观匹配问题。整个模型的曲面没有碎面、重叠面、法向反向等基础建模问题，可直接导入各类CAE软件进行网格划分，也可导入渲染软件做材质赋予与场景渲染，满足不同环节的使用需求。
