汽车悬架上控制臂结构三维数模

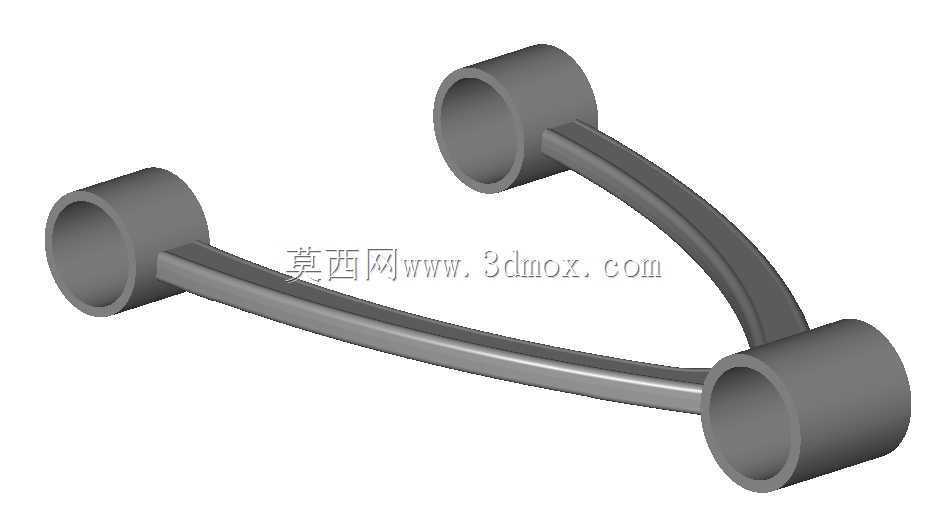

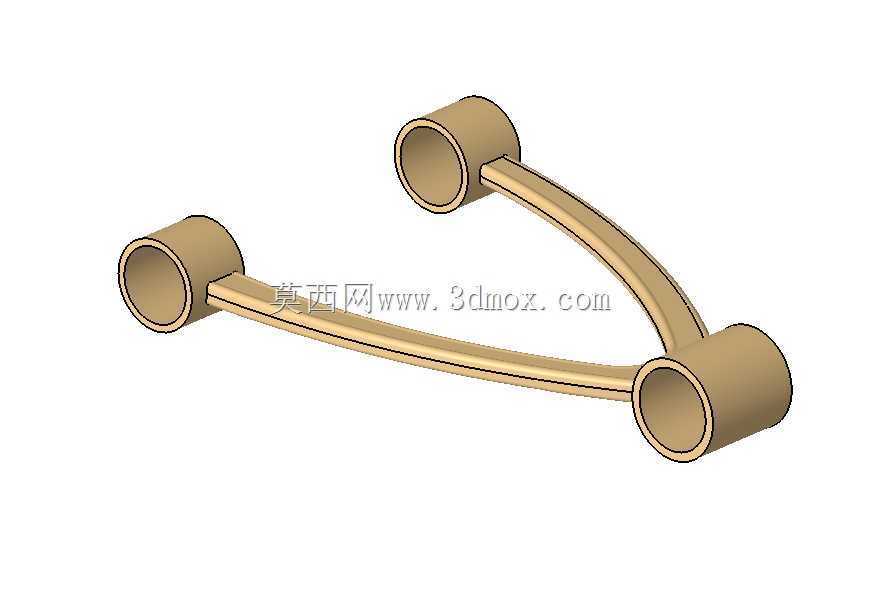

　　在乘用车与轻型商用车的底盘悬架系统开发中，上控制臂作为双叉臂、多连杆悬架结构里的核心导向承载部件，直接决定了车轮定位参数的动态保持能力、行驶过程中的侧向支撑表现以及颠簸路面下的跳动轨迹合理性。这套三维数模还原的是弯臂式结构的上控制臂，整体采用变截面弧形臂身设计，区别于直臂结构的布置形式，能够在有限的轮舱空间内避让减震器、转向拉杆、制动管路等周边部件，同时匹配悬架跳动行程中的运动包络要求，避免极限工况下出现部件运动干涉。

　　从功能特性来看，该部件两端设置的同轴套筒结构是核心安装接口，内侧套筒用于连接车身侧的副车架或者悬架塔顶安装座，外侧套筒对接转向节的上安装点，臂身作为传力路径，既要传递车轮受到的侧向力、纵向制动力与驱动力，还要在车辆转向、侧倾时约束车轮的外倾角变化，保证轮胎接地面积始终处于合理区间，减少偏磨同时提升抓地稳定性。设计过程中，弧形臂身的曲率是经过多轮运动学仿真迭代确定的，既不能曲率过大导致臂身刚度不足，在大侧向力工况下出现过量形变影响定位参数，也不能曲率过小造成布置空间占用过多，和周边部件的安全间隙不足。

　　安装边界层面，两端套筒的内孔直径、同轴度公差是装配的核心控制项，套筒内预设的衬套安装空间，能够匹配橡胶衬套或者液压衬套的压装要求，通过衬套的弹性变形来过滤路面传递的细碎振动，同时允许控制臂在悬架跳动时绕安装轴线做小幅转动。臂身的截面采用类椭圆形的中空结构设计，在保证足够弯曲刚度、扭转刚度的前提下，尽可能降低部件自身重量，符合底盘轻量化的设计趋势，减少簧下质量来提升悬架的响应速度。

　　实际应用场景中，这类弯臂结构的上控制臂多用于前置后驱车型的前双叉臂悬架，或者中大型SUV的后多连杆悬架，相比冲压焊接式的控制臂，该结构的力学传递路径更顺畅，应力集中区域更少，能够承受更大的侧向载荷，适配偏向运动性能的底盘调校需求。建模过程中，臂身和两端套筒的过渡区域做了大圆角顺滑处理，避免应力集中导致的疲劳断裂问题，所有安装面的平面度、套筒端面的垂直度都按照底盘件的通用公差要求做了特征预留，能够直接导出工程图用于工艺排布，不管是锻造毛坯的模具开发，还是后续机加工的夹具设计，都可以直接参考数模的尺寸基准。

　　在做悬架匹配设计时，这套数模可以直接导入运动学仿真环境，通过调整臂身长度、安装点坐标来模拟不同参数下的车轮定位变化，比如制动点头时的后倾角变化、转向时的外倾角补偿量，都能依托数模的硬点坐标做快速迭代验证。同时数模的外形特征完整还原了量产件的真实结构，没有做过度简化，在做整车虚拟装配时，可以准确校验和轮罩内板、减震器弹簧座、驱动半轴等部件的最小间隙，提前排除布置阶段的干涉风险，减少后续样车试制阶段的设计变更次数。
