星型布局多缸径向发动机动力总成结构

　　在轻型通航动力、小型特种作业车辆、早期航空活塞动力的应用场景中，径向发动机凭借紧凑的轴向尺寸、优异的风冷散热效率，始终占据着不可替代的应用位置。这套径向动力总成采用五缸星型均布布局，所有气缸围绕中心曲轴主轴颈呈72度夹角均匀排布，相比直列同缸数机型，轴向安装长度可缩短40%以上，非常适配对径向空间包容度高、轴向安装尺寸受限的动力舱布局，比如小型固定翼飞机的机头动力段、紧凑型农用作业机械的动力输出位，都能依托这种布局大幅压缩整机的轴向尺寸，给传动系统、散热风道预留更多布置空间。

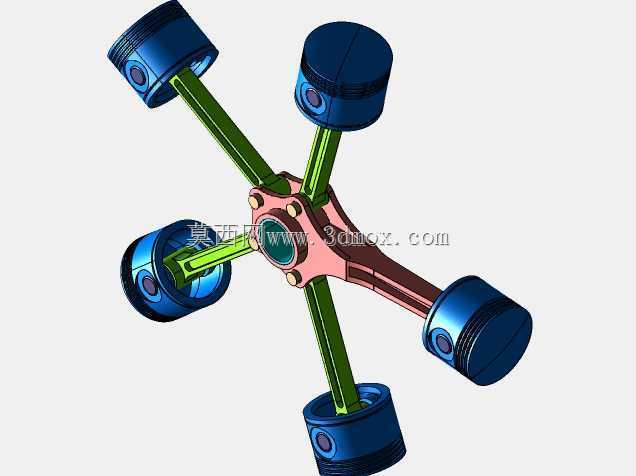

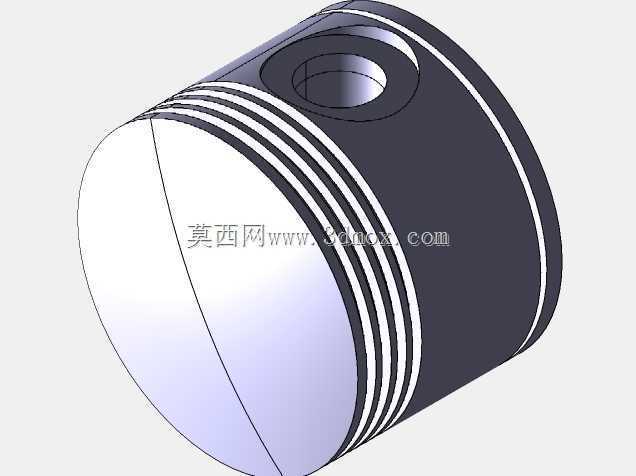

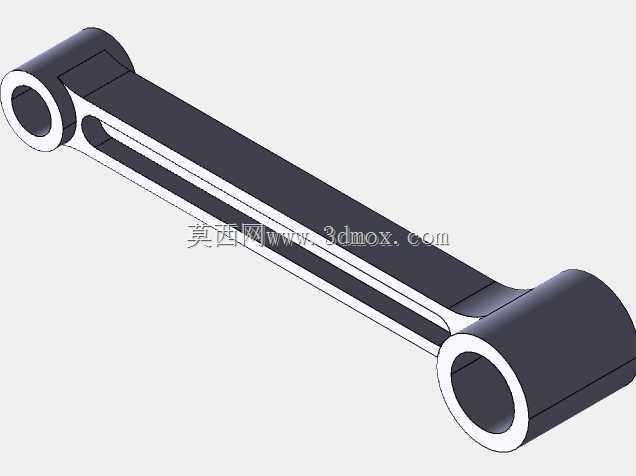

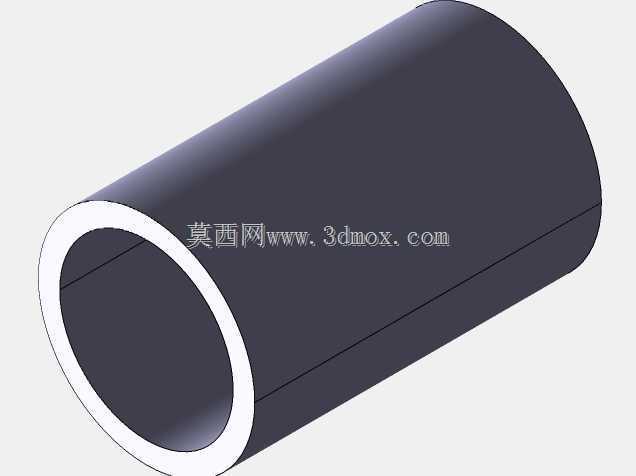

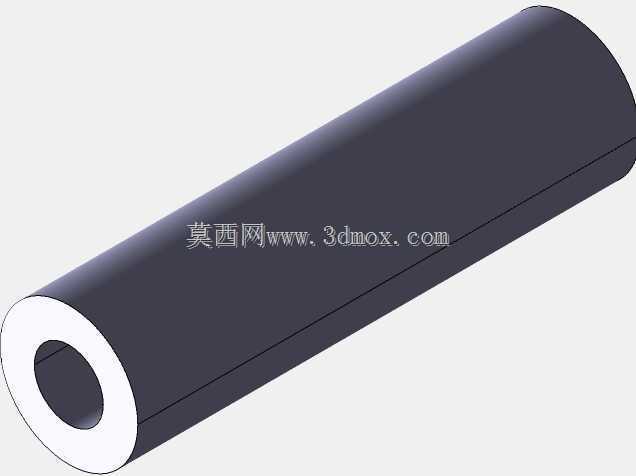

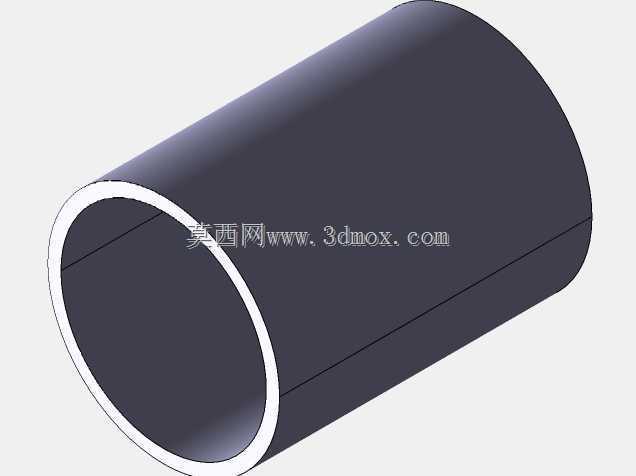

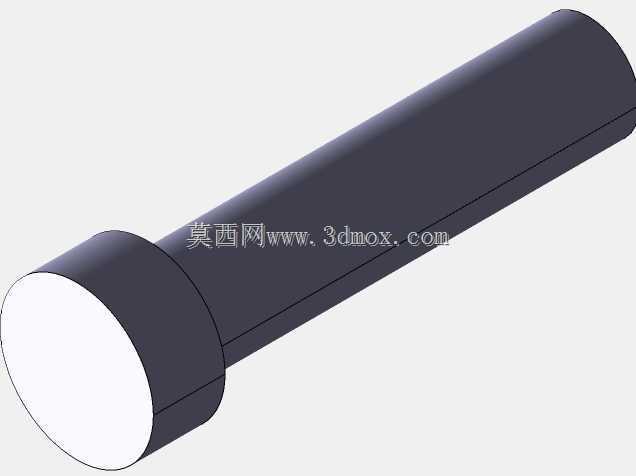

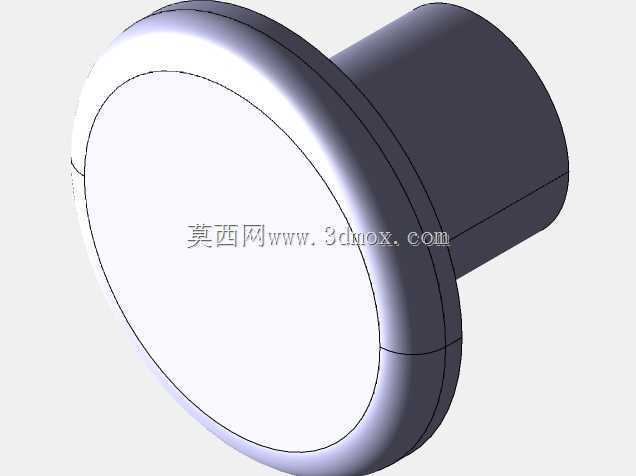

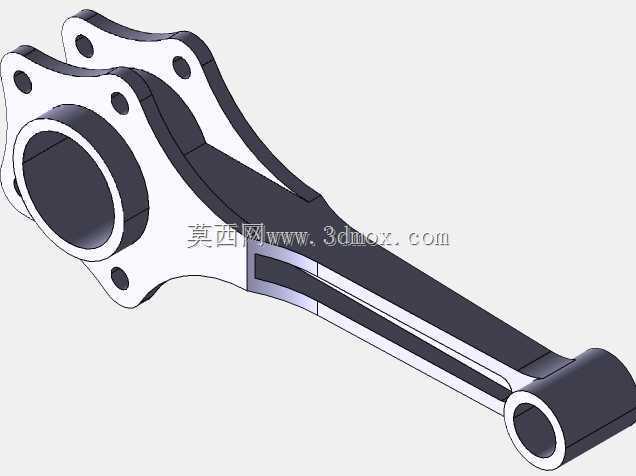

　　从实际功能实现逻辑来看，这套总成的核心动力传递路径完全依托中心曲柄连杆机构完成，每个气缸对应的连杆采用主副连杆铰接结构，中心主连杆直接与曲轴曲柄销连接，其余四个副连杆通过铰接销与主连杆的凸缘部位连接，这种结构能避免多连杆并列布置带来的曲柄销长度过长、曲轴刚性不足的问题，同时保证五个活塞的往复运动相位严格按照做功顺序错开，让动力输出的扭矩波动更小，运转平顺性优于同缸数的直列机型。活塞部分采用筒形承压结构，裙部预留了活塞环的安装槽位，可适配两道气环加一道油环的常规密封配置，活塞销采用全浮式设计，能在连杆小头衬套与活塞销座孔内自由转动，让磨损均匀分布，延长部件的服役寿命。

　　设计过程中首先要解决的是多缸均布的位置度公差问题，所有气缸的中心轴线必须严格交汇于曲轴主轴颈的中心点位，角度偏差控制在0.1度以内，否则会出现连杆运动卡滞、活塞偏磨气缸壁的问题。气缸体采用独立可拆卸结构，每个气缸单元可单独拆装维护，不需要拆解整个动力总成就能完成单缸的活塞、活塞环更换，大幅降低野外作业场景下的维护难度。散热结构直接集成在气缸外壁，密布的散热鳍片顺着气流方向布置，当设备运转时迎面气流可直接扫过所有气缸的散热表面，不需要额外布置复杂的水冷管路、水泵、散热器等部件，整个动力系统的结构重量比同功率水冷直列发动机低30%左右，非常适合对自重要求严苛的轻型动力场景。

　　安装边界方面，这套总成的核心安装基准是中心曲轴的输出端法兰，法兰端面设计有标准的螺栓孔位，可直接匹配离合器、减速器或者螺旋桨的连接接口，安装时需要保证动力输出轴线与从动部件的输入轴线同轴度误差不超过0.05mm，避免运转过程中产生额外的交变载荷损坏曲轴轴承。总成的径向最大轮廓尺寸由五个活塞处于下止点时的最外端位置决定，设计动力舱的包容结构时，需要在气缸散热鳍片外侧预留至少15mm的通风间隙，保证冷却气流能顺利通过鳍片间隙带走热量，同时要避免周边部件与运动的活塞、连杆部分产生运动干涉，在做三维装配校验时，需要把曲轴旋转360度的所有运动包络都纳入干涉检查范围，尤其是连杆摆动到最大角度时，相邻连杆之间、连杆与曲轴箱内壁之间的间隙要控制在安全范围内，防止高速运转时出现部件碰擦。

　　从结构细节来看，曲轴箱采用分体式设计，上下箱体通过螺栓连接，结合面处设计有密封槽，可安装密封胶条防止润滑油渗漏，箱体内部预留了润滑油道，可将机油输送到曲轴主轴颈、连杆大头、活塞销等需要润滑的摩擦副位置，依靠曲轴运转时的飞溅作用就能完成大部分点位的润滑，不需要结构复杂的强制润滑管路，进一步提升了整个动力系统的可靠性，在恶劣的野外作业环境下，即使出现轻微的润滑系统故障，也能依靠残存的机油短时间运转，降低动力突然失效带来的安全风险。这种径向布局的动力总成，在小功率大扭矩输出的场景下优势十分明显，同等排量下，星型布局的曲轴曲柄半径可以设计得更短，曲轴的刚性更好，能承受更高的爆发压力，适合使用低标号燃油的作业场景，对燃油品质的适应性比高精度的直列高转速发动机更强，在农用机械、小型应急发电设备、复古轻型飞行器的改装与制造领域，这类结构的动力单元始终有稳定的应用需求。
