内燃机活塞连杆组件结构设计

项目分类:发动机 发布时间:2024-10-08 ID:780239
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

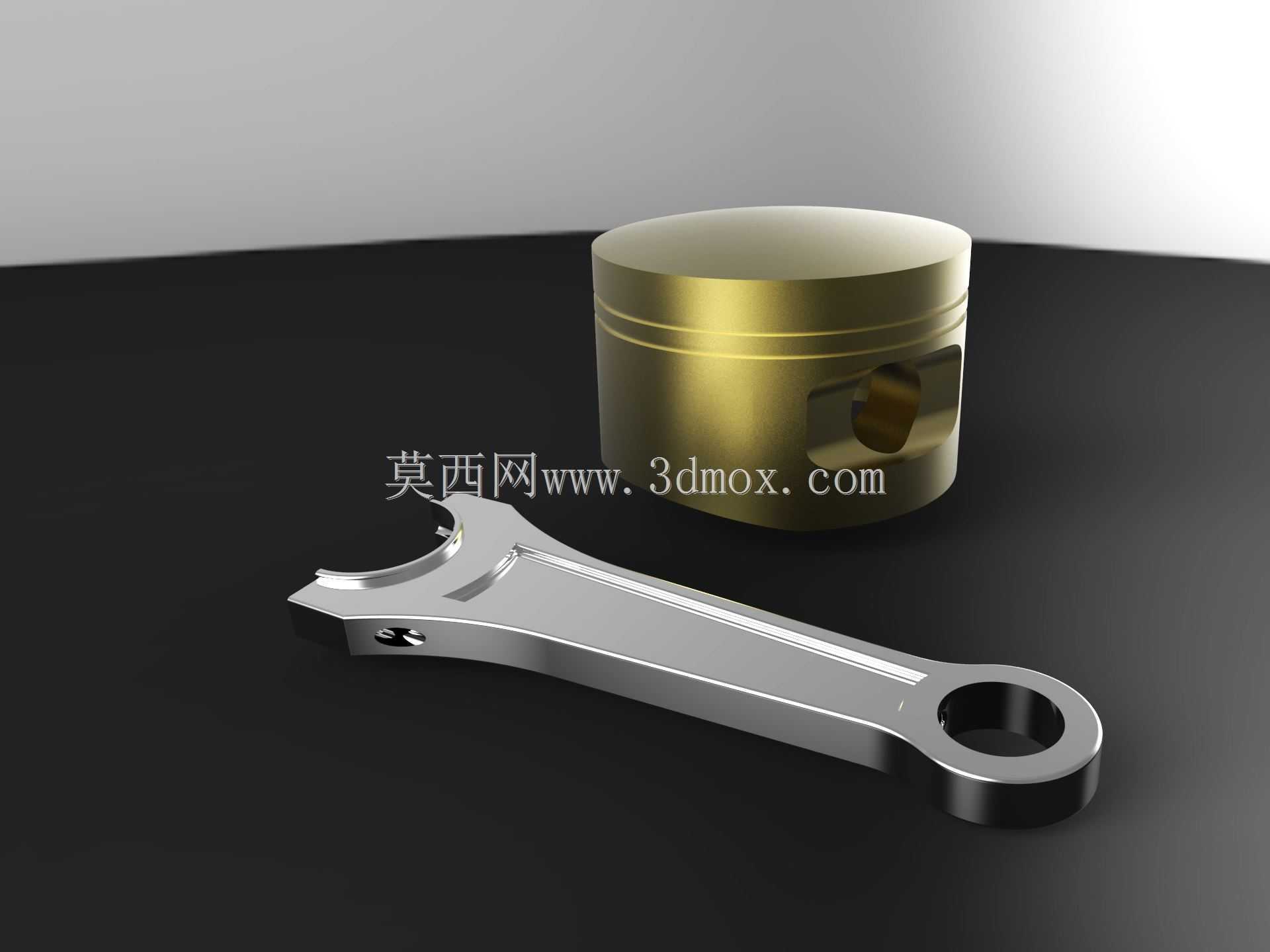

  这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件,直接参与发动机的能量转换过程,将燃烧室内燃气爆发产生的直线往复运动转化为曲轴的旋转扭矩,为整车或动力设备输出持续动力。在实际装机场景中,活塞头部直接承受最高可达十余兆帕的燃气爆发压力,工作瞬时温度可超过两千摄氏度,同时还要承受每分钟数千次往复运动带来的交变惯性载荷,因此设计阶段首先要平衡结构强度与往复运动质量的矛盾——过重的活塞组会增大曲轴连杆轴颈的载荷,提升高速运转时的振动水平,过薄的结构壁厚则无法承受高温高压下的机械负荷与热变形量。

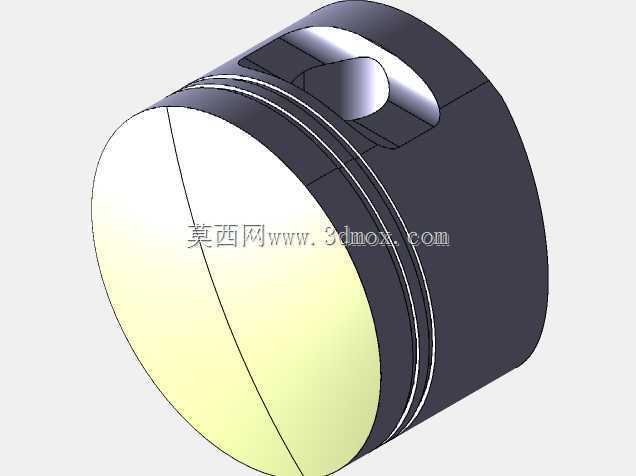

  从结构细节来看,活塞顶部采用平顶设计,可在保证压缩比符合设计要求的前提下,尽可能减小燃烧室的面容比,降低燃烧过程中的热量损失,同时减少积碳附着的面积。活塞头部设置三道环槽,上方两道为气环安装位,负责密封燃烧室与曲轴箱之间的间隙,防止高温高压燃气窜入曲轴箱稀释机油,第三道为油环安装位,用于刮除气缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销座部位采用加厚过渡结构,通过圆弧过渡消除应力集中点,活塞销与销座、连杆小头的配合采用全浮式设计,发动机运转时活塞销可在两个配合面间自由转动,让磨损均匀分布在销的整个外圆表面,提升部件使用寿命。

  连杆部分采用工字形截面的杆身设计,这种截面结构可以在尽可能减小杆身质量的前提下,获得最大的抗弯与抗扭刚度,适配往复运动过程中承受的交替拉压载荷与侧向弯矩。连杆大头采用剖分式结构,配套连杆轴承盖通过高精度螺栓与杆身连接,剖分面采用平切口设计,加工时严格保证结合面的平面度与位置精度,确保装配后连杆大头孔的圆度符合公差要求,避免运转过程中出现轴瓦偏磨、抱轴等故障。连杆小头部位压入铜质衬套,与活塞销形成滑动摩擦副,衬套内表面设计有布油槽,可让压力机油顺利进入摩擦面形成稳定油膜,降低运转过程中的磨损量。

  在安装边界方面,活塞的裙部设计为椭圆形,长轴垂直于活塞销座方向,补偿热态下活塞因销座部位金属量多、热膨胀量大带来的变形,保证热态下活塞裙部与气缸壁的配合间隙均匀,避免冷态敲缸、热态拉缸的问题。活塞环的开口间隙、侧隙、背隙都需要按照设计公差严格选配,间隙过大会导致密封性能下降,间隙过小则会在热态下出现环卡滞在环槽内的故障。连杆的大小头中心距是影响发动机压缩比与配气相位的关键尺寸,加工与装配过程中需要严格控制尺寸公差,同时连杆总成需要经过动平衡校正,同组连杆的质量差控制在设计允许范围内,避免曲轴运转时出现不平衡振动。

  实际应用中,这套组件可适配小排量单缸或多缸内燃机,广泛用于通用动力设备、小型工程机械、摩托车等动力场景,设计过程中所有结构圆角、壁厚、配合公差都经过受力仿真验证,可覆盖额定转速范围内的强度与刚度要求,活塞表面的石墨涂层处理可降低冷启动阶段的摩擦阻力,连杆螺栓采用预紧力扭矩法拧紧,保证连接可靠性的同时避免螺栓过载塑性变形。
