单缸发动机曲柄活塞传动结构设计

　　在小型通用动力、农用机械、轻型摩托以及教学演示场景中，单缸动力单元凭借结构紧凑、维护便捷、成本可控的特性，始终占据着不可替代的应用位置，而曲柄活塞组件作为内燃机完成能量转换的核心执行部件，其结构设计的合理性直接决定了整机的动力输出效率、运转平顺性与服役寿命。这套结构的核心逻辑是通过曲柄连杆机构，将活塞承受的燃气爆发压力转化为曲轴的旋转扭矩，最终向外输出可用动力，整套传动链的设计需要兼顾运动学干涉校验、受力载荷分布、动平衡调校以及装配工艺可行性多个维度。

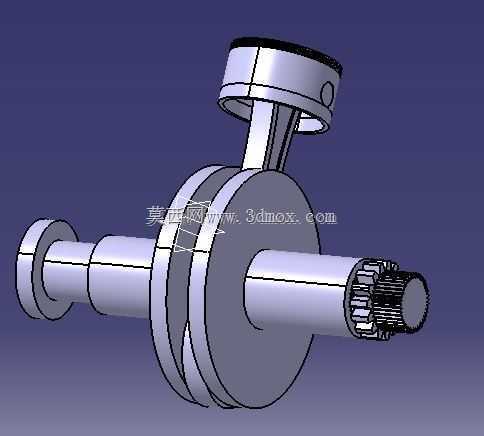

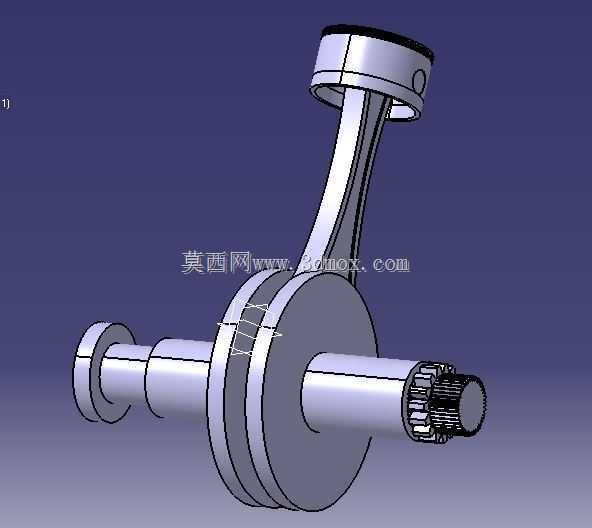

　　从结构组成来看，该组件包含活塞、活塞销、连杆、曲轴本体以及输出端花键结构几个核心部分。活塞部分采用常规的筒式活塞设计，顶部为封闭承压面，裙部设置活塞销安装座，通过活塞销实现与连杆小头的铰接，工作过程中活塞沿气缸轴线做往复直线运动，需要严格控制活塞与气缸壁的配合间隙，既保证高温工况下的膨胀余量，又避免间隙过大导致的敲缸、漏气问题。连杆作为连接活塞与曲轴的传力部件，杆身采用变截面设计，在保证抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少惯性力带来的振动损耗；连杆大头与曲轴的曲柄销做回转配合，需要保证足够的润滑通道设计，避免高速运转下的干摩擦磨损。

　　曲轴部分采用整体式曲柄结构，主轴颈用于支撑整套组件在缸体曲轴箱内的回转，曲柄臂平衡重的设计是动平衡调校的关键，需要根据活塞连杆组件的往复质量、回转质量计算平衡重的质心位置与质量参数，抵消运转过程中产生的一阶、二阶惯性力，降低整机振动水平。曲轴输出端设置渐开线花键结构，用于连接离合器、动力输出轴或者磁电机转子，花键参数的设计需要匹配传递扭矩的大小，保证配合的对中性，避免动力传递过程中出现松旷、冲击。

　　在实际设计建模过程中，首先需要明确整机的排量、压缩比、额定转速这些基础参数，以此倒推活塞的行程、缸径尺寸，确定曲柄半径——曲柄半径直接决定活塞行程，二者为两倍的对应关系，同时要校验连杆长度与曲柄半径的比值，比值过小会导致活塞侧压力增大，加剧气缸壁磨损，比值过大则会增加整机的高度尺寸，需要在结构紧凑性与力学性能之间做平衡。建模过程中需要做完整的运动干涉检查，模拟活塞从上止点到下止点的全行程运动，确认连杆在最大摆角位置不会与气缸壁、曲轴箱内壁发生碰撞，同时要预留出活塞环、轴瓦这些标准件的安装空间，所有配合面的尺寸公差需要根据配合性质做对应设定，比如活塞销与活塞销座的过渡配合、与连杆小头铜套的间隙配合，曲轴主轴颈与主轴承的间隙配合，都需要符合机械设计的公差规范。

　　从安装边界来看，整套曲柄活塞组件安装时，曲轴的轴向窜动量需要通过止推垫片控制在合理范围，避免运转过程中出现轴向位移导致的齿轮错位、密封件磨损；活塞安装时需要注意朝向标记，保证活塞销座的偏置方向符合设计要求，优化做功行程的侧压力分布；连杆大头的装配需要确认连杆盖的定位方式与拧紧力矩，避免高速运转下出现连杆螺栓断裂的严重故障。这套结构除了应用在实际的小型内燃机产品中，也常作为机械原理教学的演示模型，帮助从业者直观理解曲柄滑块机构的运动特性，理解内燃机能量转换的核心过程，对于刚接触动力机械设计的人员来说，拆解、建模、模拟这套结构的运动过程，能够快速掌握往复式动力机械的核心设计逻辑，理解运动学、动力学在实际结构设计中的落地方式。在做性能优化时，还可以通过调整平衡重的参数、轻量化活塞与连杆的往复质量，来提升发动机的响应速度，降低高转速工况下的振动水平，这些设计调整都需要基于三维模型做运动仿真与有限元受力分析，提前验证结构强度与运动特性，减少物理样机的试制迭代次数，缩短产品开发周期。
