内燃机活塞连杆组件结构设计

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，主要承担气缸内燃烧压力传递、往复运动向旋转运动转换的核心功能，广泛适配小排量四冲程汽油机、通用动力汽油机以及小型固定动力机组的动力输出需求。从实际工况适配来看，活塞顶部采用浅盆型燃烧室造型，可在压缩行程末端形成合理的挤流效应，优化油气混合均匀度，提升燃烧效率，顶部边缘预留的气门避让凹坑，可避免活塞运行至上止点时与进排气门发生运动干涉，适配顶置凸轮轴配气机构的布局要求。活塞环岸区域设计了三道环槽，分别对应两道气环与一道油环，气环槽的侧向间隙与背隙参数经过匹配，可保证高温工况下的密封性能，同时避免环卡滞；油环槽内设计有均匀分布的回油孔，可将气缸壁上多余的润滑油刮下后回流至油底壳，

　　减少机油窜入燃烧室的概率。活塞销座区域采用楔形加强结构，可分散燃烧爆发压力带来的局部应力，避免销座位置出现疲劳开裂，活塞销与销座、连杆小头的配合采用全浮式设计，工作过程中活塞销可在两处配合面间缓慢转动，让磨损均匀分布，提升部件使用寿命。连杆部分采用工字形截面结构，在保证足够的抗弯、抗扭强度的前提下，尽可能降低往复运动质量，减少曲轴运转过程中的惯性力载荷，连杆大头采用平切口设计，配对连杆盖通过定位套与连杆本体定位，配合高强度螺栓实现紧固，可保证连杆大头孔的圆度与圆柱度，避免轴瓦出现偏磨。从安装边界来看，活塞的裙部设计为中凸变椭圆型线，冷态下裙部与气缸壁的配合间隙经过匹配，热态膨胀后可形成均匀的贴合面，既避免冷启动敲缸，

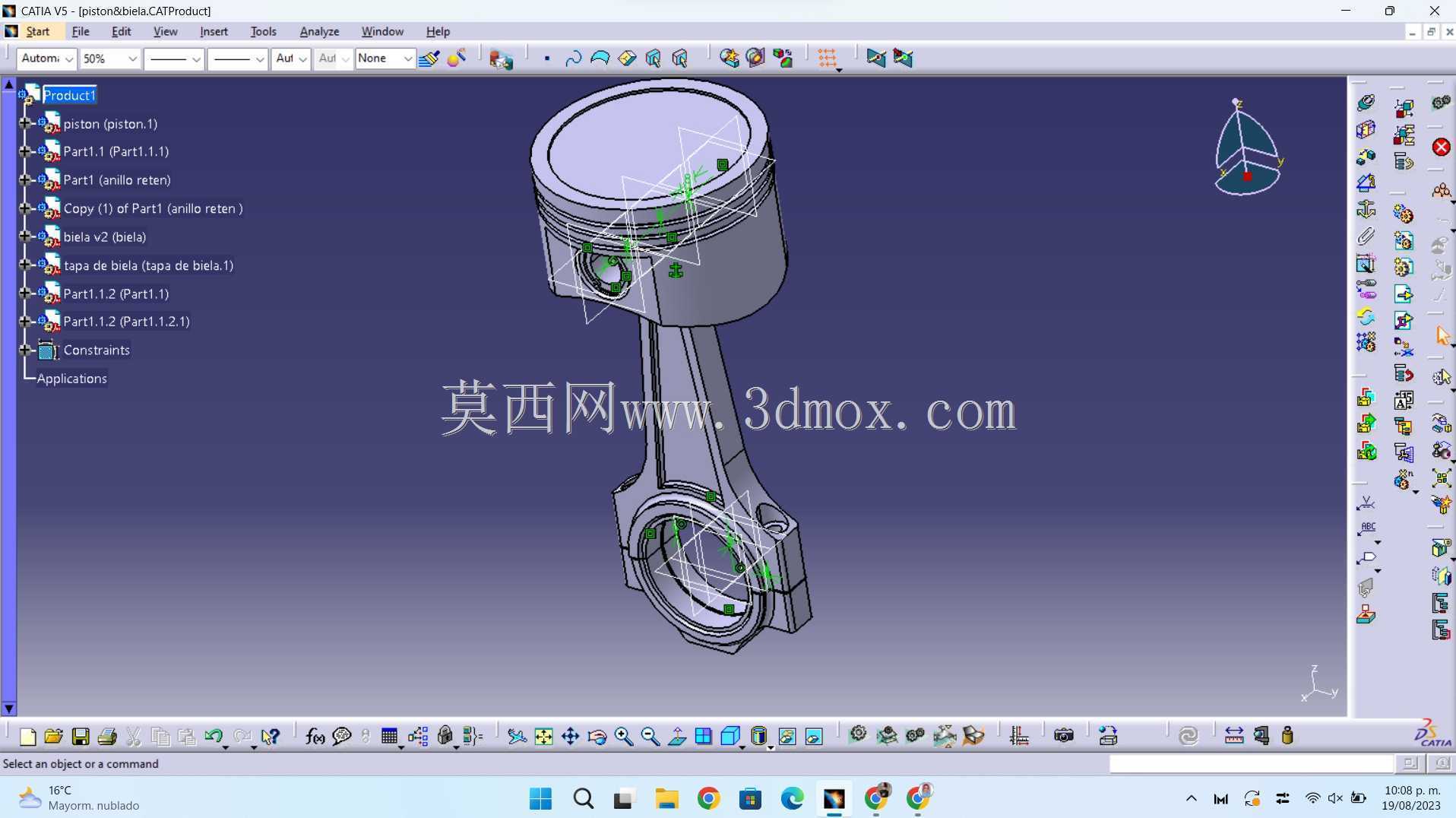

　　也能防止热态下活塞拉缸；连杆大端孔与曲轴连杆轴颈的配合尺寸、连杆小头与活塞销的配合尺寸均符合通用小排量动力的尺寸规范，可直接适配对应缸径的气缸体、曲轴组件，无需额外修改安装接口。在实际设计过程中，需要反复校核活塞在上止点、下止点以及最大侧推力位置的运动间隙，确认活塞裙部、连杆本体在整个运动行程中不会与气缸壁、曲轴平衡块、缸体加强筋发生碰撞，同时要对连杆的疲劳强度、活塞的热变形量进行仿真验证，保证组件在最高爆发压力、最高工作转速工况下不会出现结构失效。这类组件的三维建模过程中，需要重点关注各配合面的形位公差标注，比如活塞销孔的同轴度、连杆大端孔与小端孔的平行度、活塞环槽的平面度，这些参数直接影响组件装配后的运转平顺性与使用寿命，建模时需要将这些工艺要求融入特征设计中，避免后续生产加工出现装配偏差。
