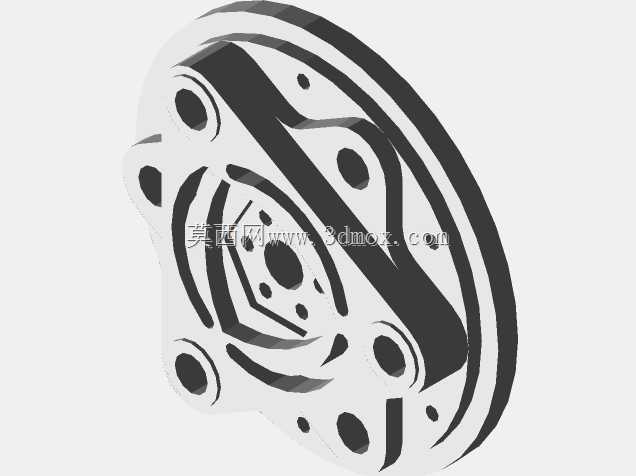

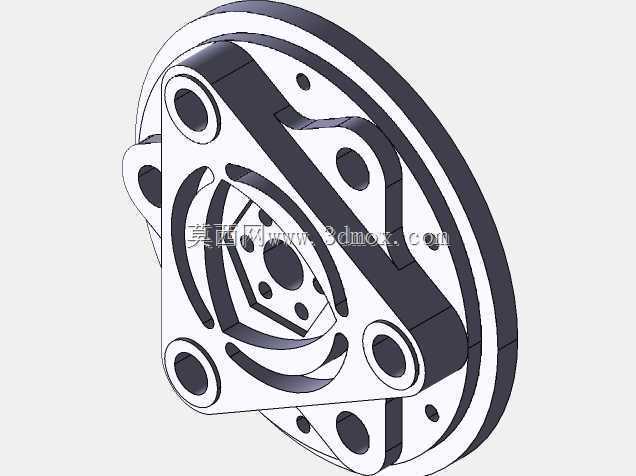

三角法兰式离合器连接端结构设计

　　在工业传动系统的布局中，这类三角布置安装孔的离合器端盖结构，常出现在需要紧凑轴向安装空间的动力传输场景里，比如小型伺服动力输出端、轻工自动化设备的动力接驳工位、小型发电机组的动力离合单元，还有部分低压输配电配套稳压设备的动力切换模组中，承担着动力接合与断开过程中的扭矩传递、轴向定位以及内部离合组件的腔体防护作用。从实际使用场景来看，这类结构不需要过大的径向安装空间，三个呈等边三角分布的安装孔，相比传统四孔法兰在狭小安装舱内更易对准装配，尤其是在设备侧壁有管线遮挡、操作空间受限的工况下，三角布置的紧固件可以从三个错开的角度完成锁紧，不会出现四孔法兰对位时某一孔位被结构件遮挡无法拧紧紧固件的问题。

　　设计这类结构时，首先要匹配对应离合组件的轴向窜动间隙，端盖内侧的环形凹槽深度需要严格对应离合摩擦片组的轴向行程，凹槽的同轴度公差需要控制在0.02mm以内，避免离合动作过程中摩擦片出现偏磨，导致动力传递打滑或者分离不彻底的故障。端面上三个带沉台的安装孔，沉台深度需要与配套螺栓的头部高度匹配，保证螺栓锁紧后端面不突出，避免后续装配其他外围部件时出现干涉；同时三个安装孔的中心距公差需要控制在±0.03mm，保证与对接基座的安装孔位完全重合，不会出现强行锁紧螺栓导致端盖变形、内部轴承位偏移的问题。端盖中心的异形腔体是用来容纳离合拨叉或者复位弹簧组件的，腔体侧壁的减重槽并不是随意开设的，每一处槽位的走向都对应着内部组件的运动轨迹，既可以减少端盖整体的铸件重量，又能为内部运动部件留出足够的避让空间，避免部件动作时与端盖内壁发生剐蹭。

　　从安装边界来看，这类端盖的最大外圆直径通常适配直径120mm以内的离合组件，整体轴向厚度不超过25mm，三个安装孔的中心所在圆直径一般在90mm左右，适配M8或者M10的内六角圆柱头螺栓进行锁紧。端盖外缘的环形凸台是用来嵌入对接基座的定位止口的，凸台的外径公差取h7，与基座的止口孔采用间隙配合，装配时可以快速定位，不需要反复调整端盖的同轴度。端面上分布的多个小直径通孔，一部分是用来固定内部轴承挡圈的螺纹孔，另一部分是工艺定位孔，在机加工过程中用来作为装夹定位基准，保证各个加工面的位置度符合设计要求。

　　在实际选型适配时，需要注意这类端盖的材质通常采用压铸铝合金或者灰铸铁制作，铝合金材质的重量更轻，适合对整体重量有要求的移动类设备，灰铸铁材质的减震性能更好，适合转速更高、离合动作更频繁的固定工业设备场景。端盖与内部组件接触的配合面需要做表面粗糙度处理，配合面的Ra值不大于1.6μm，减少装配时的磨损，同时保证腔体的密封性能，避免内部的润滑脂出现渗漏。另外，三角布置的安装结构在受力时，三个紧固点的受力分布更均匀，相比两孔安装的结构抗倾覆力矩能力更强，在离合动作产生轴向冲击载荷时，端盖不会因为单点受力过大出现变形或者断裂的情况，长期运行的可靠性更高。在三维建模过程中，这类结构需要重点校验各个孔位的位置度、凹槽的深度尺寸、止口凸台的配合公差，同时要做装配干涉检查，确认端盖装配后与内部的离合摩擦片、拨叉、复位弹簧等部件都留有足够的运动间隙，不会出现卡滞问题；还要模拟螺栓锁紧的受力情况，避免壁厚过薄的位置在锁紧力作用下出现应力集中，导致部件开裂失效。
