活塞结构静力学应力应变特性分析

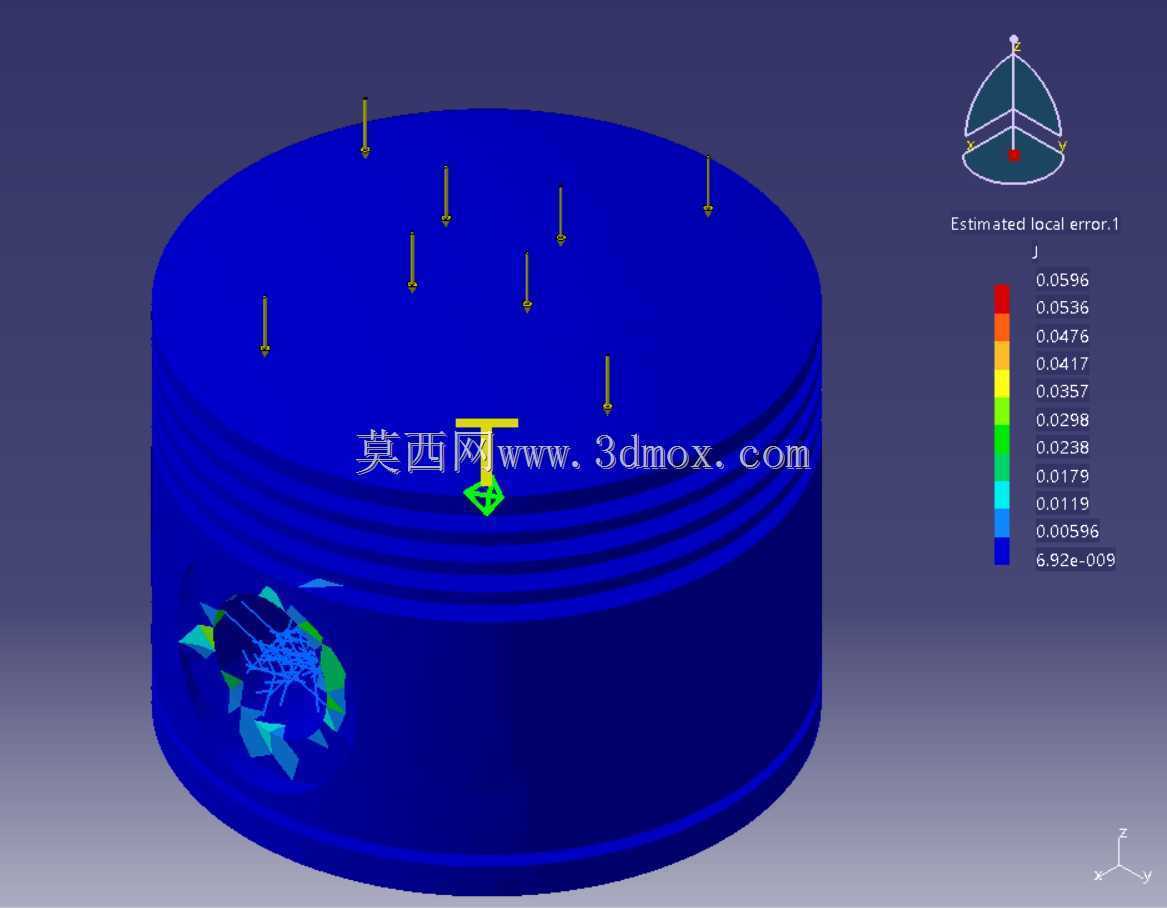

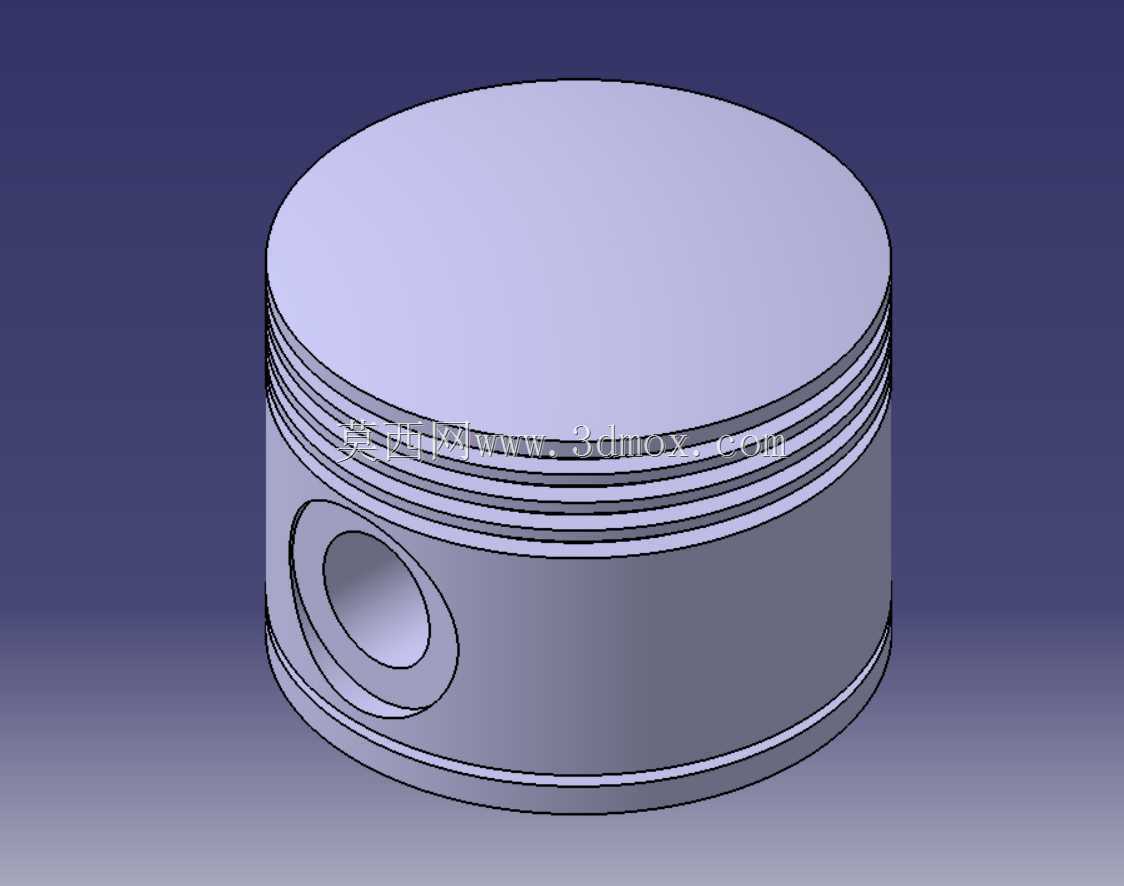

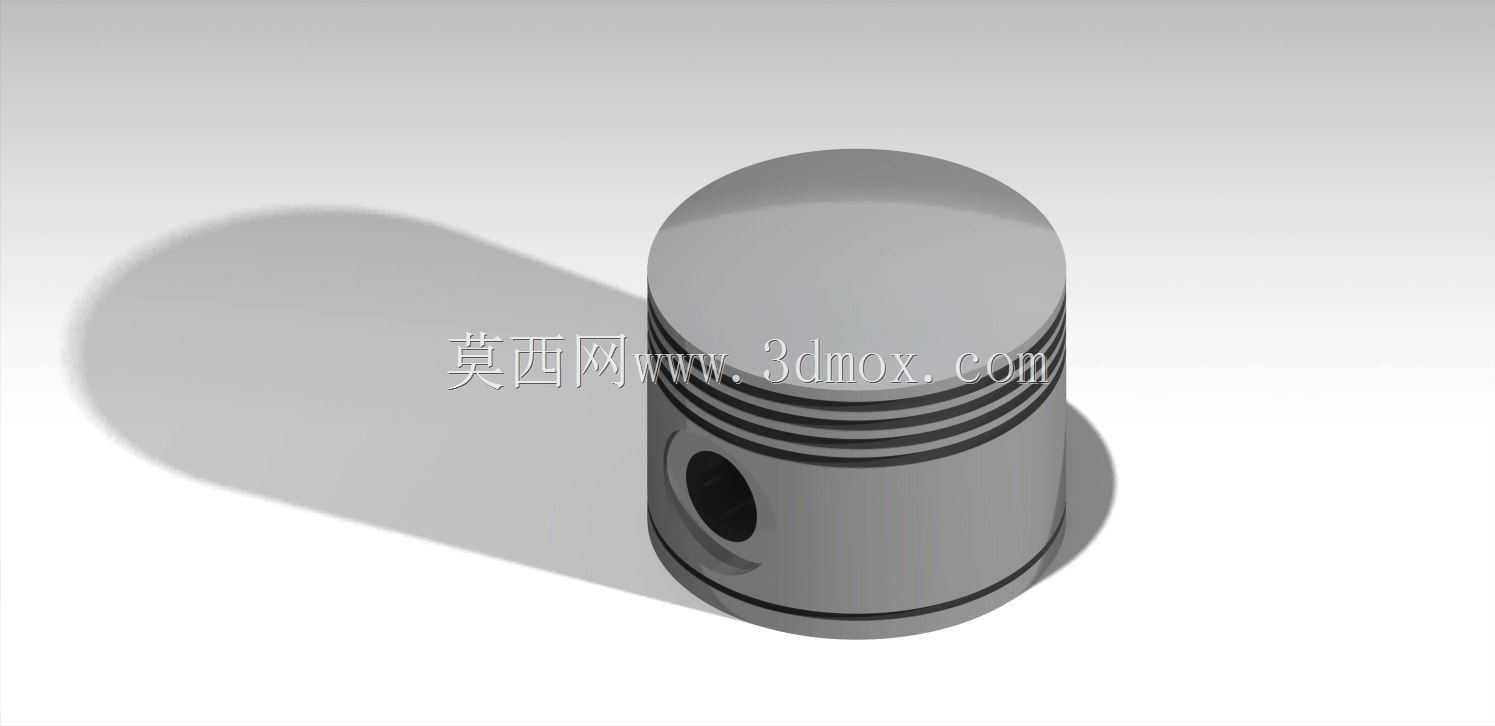

　　比如直接把燃气压力均匀施加在整个活塞顶面，却忽略了燃烧室凹坑区域的压力分布差异，或是对活塞销座的约束设置过刚，导致计算出的应力集中位置与实际失效点位偏差较大，本次分析的载荷设置完全贴合实际工况：将最高燃烧压力以梯度分布形式施加在活塞顶面与燃烧室凹坑表面，活塞销孔位置设置为圆柱面约束，仅保留活塞沿销轴方向的微小变形自由度，同时考虑活塞环对环槽的侧向支撑作用，在三道环槽位置施加对应的径向约束，尽可能还原活塞在气缸内的实际受力状态。从结构设计思路来看，活塞的外形尺寸完全遵循主流内燃机的装机边界：整体为圆柱形结构，顶部厚度根据承压需求做了渐变加厚处理，从边缘到燃烧室凹坑位置的壁厚逐步提升，避免应力在顶面直角位置集中；裙部设计为微椭圆型面，活塞作为内燃机核心往复运动部件，长期处于高温、高压、高频冲击的交变载荷工况下，其结构强度与变形量直接决定动力设备的运行可靠性与服役寿命，本次针对活塞开展的静态特性分析，完全围绕实际装机运行中的载荷边界开展，覆盖了燃烧室燃气压力作用、活塞销座支撑约束、环槽侧向力传递等核心受力场景，能够为活塞的结构优化、材料选型、工艺匹配提供量化的数据支撑。从实际应用场景来看，车用汽油机、柴油机，小型通用动力机械，甚至工业压缩机的往复活塞结构，都需要在设计阶段完成这类静力学校核，避免装机运行后出现活塞顶部开裂、环槽磨损超限、裙部变形卡滞等故障。很多一线结构设计人员在做活塞方案迭代时，往往容易忽略载荷施加的实际边界，

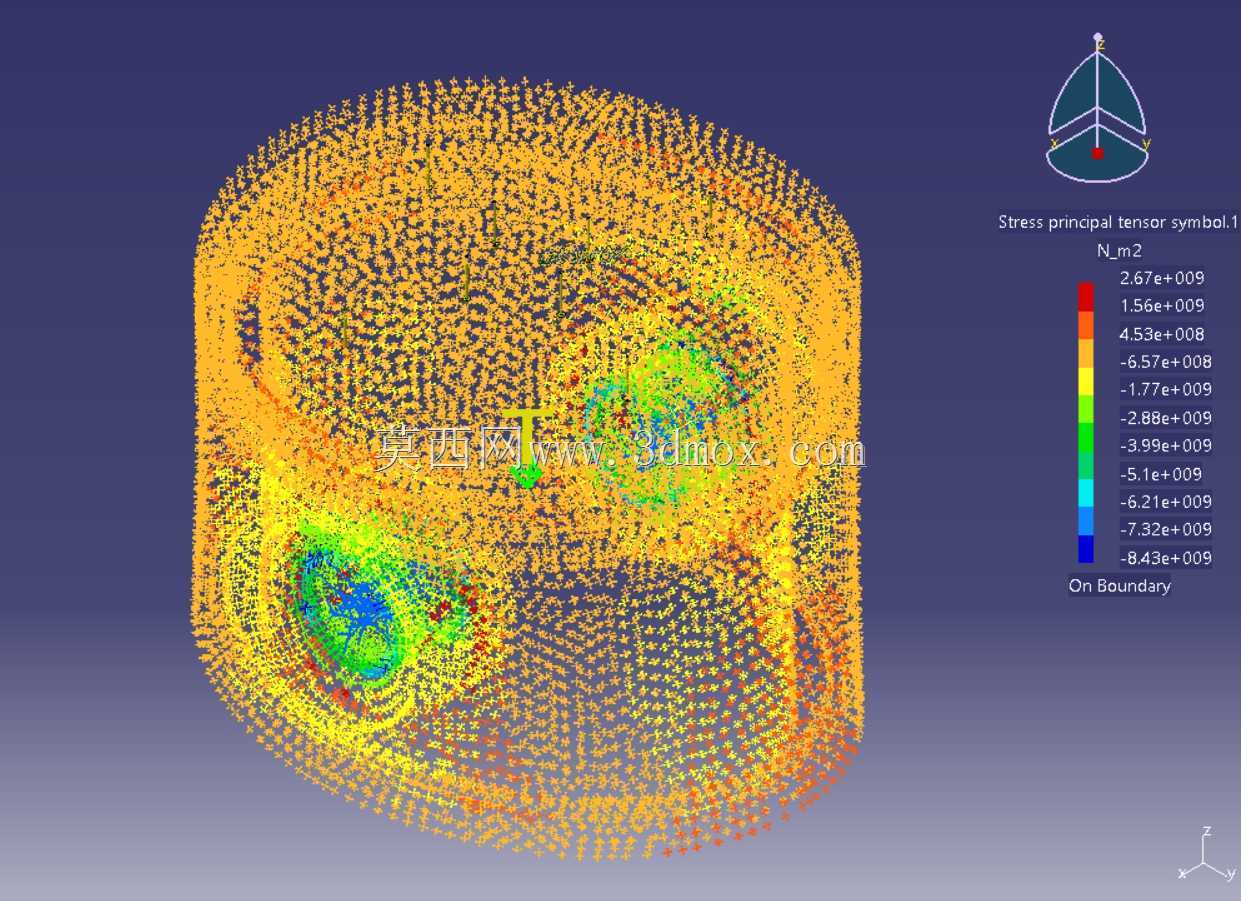

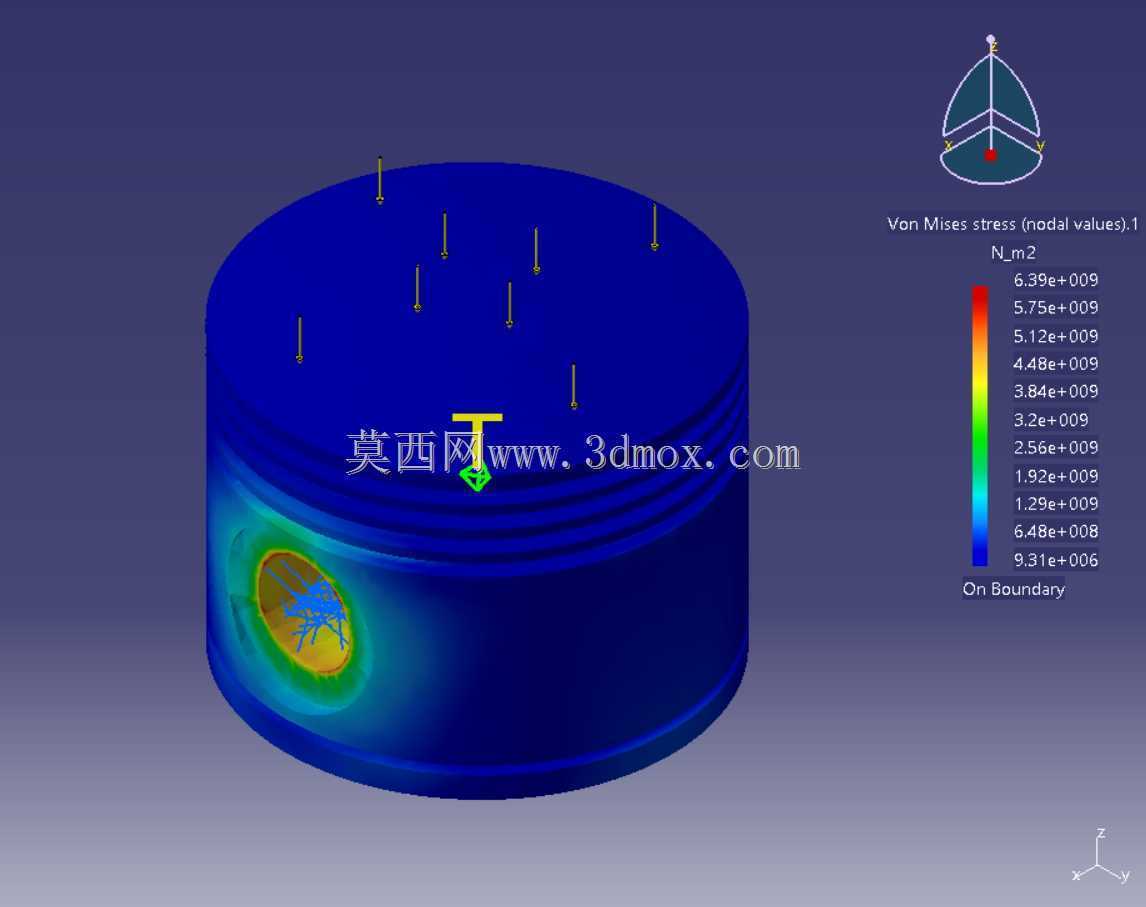

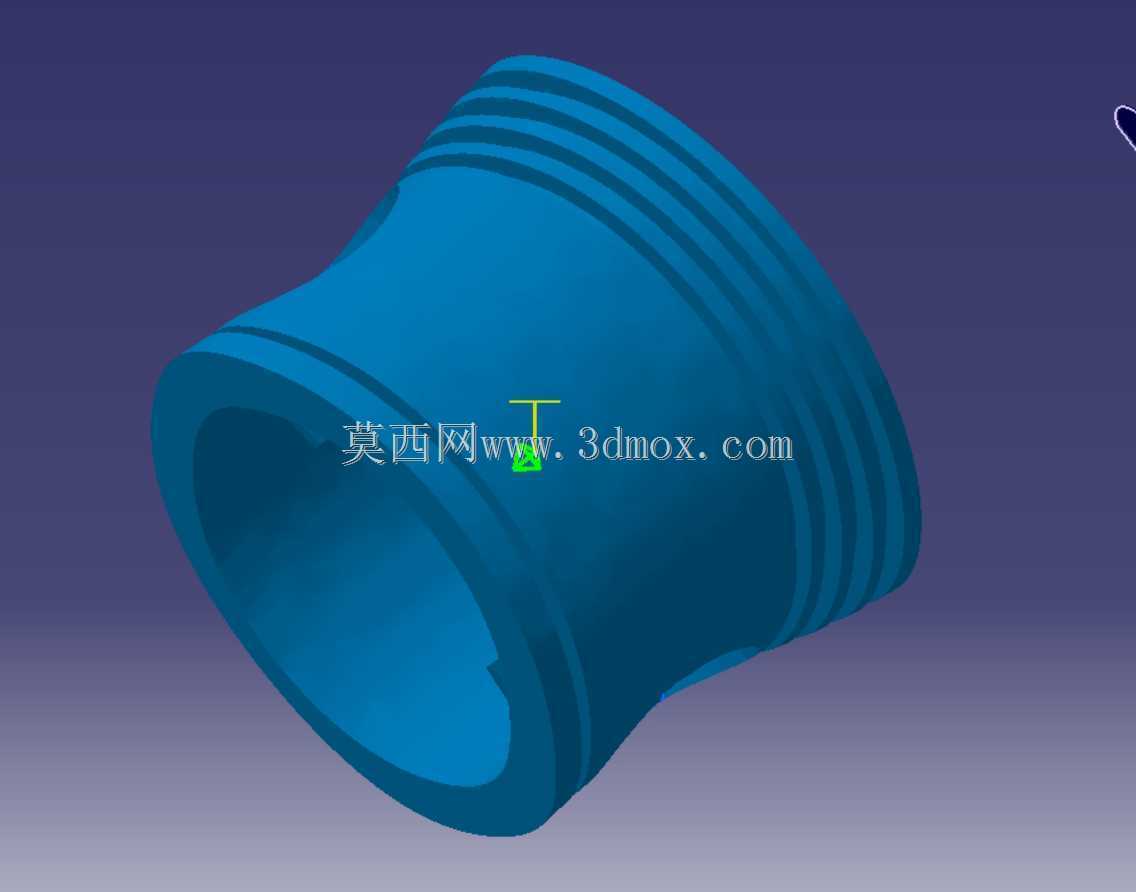

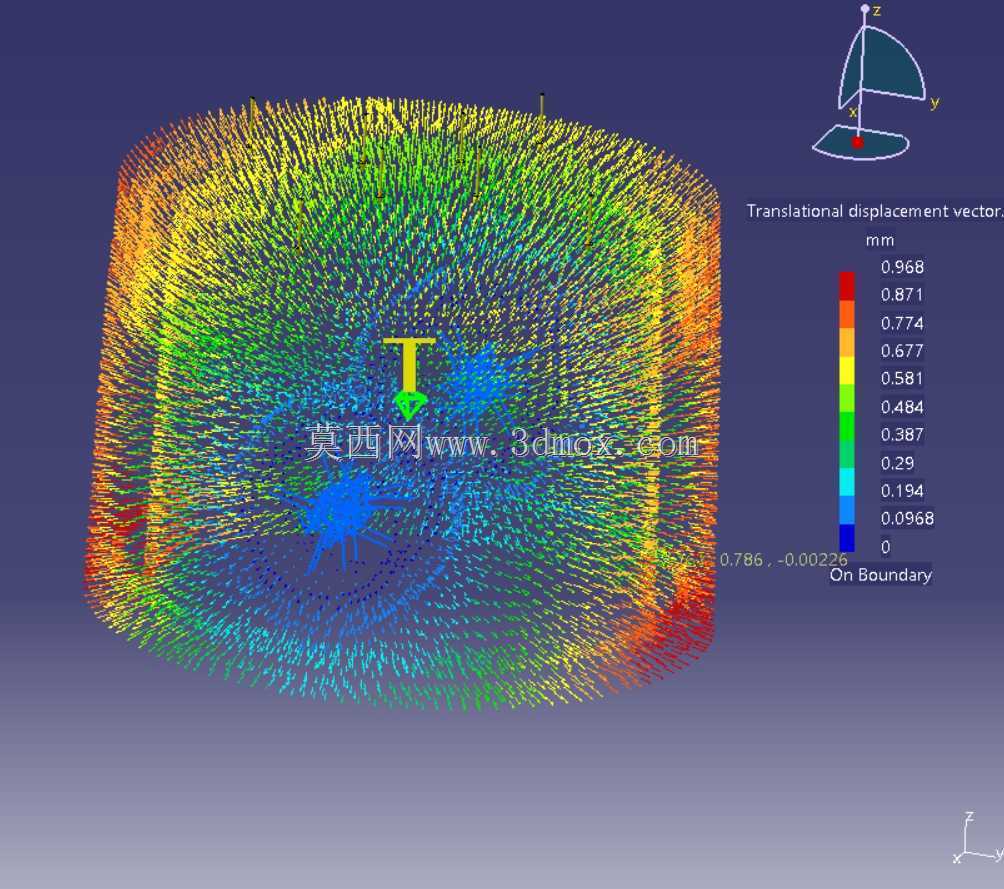

　　常温下的椭圆度匹配热膨胀后的变形量，保证工作温度下裙部与气缸壁的配合间隙处于合理区间，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现热胀卡滞；活塞销座位置设置了加强筋结构，连接销座与活塞顶面，将销座位置的集中应力分散到整个活塞内腔，避免销座上下缘位置出现应力超限。从分析结果来看，活塞的高应力区域主要集中在燃烧室凹坑的过渡圆角位置，以及活塞销座的内侧下缘，这与实际售后故障中活塞的常见开裂位置完全吻合，应力峰值处于所选铝合金材料的许用应力范围内，能够满足额定工况下的强度要求；变形量最大的位置出现在活塞顶面中心区域，变形方向沿活塞轴线向下，整体变形量不会影响活塞环的密封性能，也不会导致活塞与气缸盖的碰撞干涉。在建模与分析过程中，

　　对网格划分做了针对性优化：在应力集中的圆角、销座位置做了网格加密，网格尺寸控制在0.5mm以内，在裙部、顶面非应力集中区域采用较粗的网格，在保证计算精度的前提下提升计算效率；单元类型选用带中间节点的实体单元，能够更好地模拟曲面位置的应力变化，避免出现应力结果失真的问题。很多工程人员在做活塞有限元分析时，往往会忽略温度场对应力结果的影响，实际上活塞工作时顶面温度可达300℃以上，裙部温度也在150℃左右，材料的弹性模量、屈服强度会随温度升高出现下降，热变形带来的附加应力也会影响最终的计算结果，本次静态分析虽然以机械载荷为核心，但也预留了温度场耦合的接口，后续可以直接导入稳态温度场结果，完成热机耦合的应力计算，

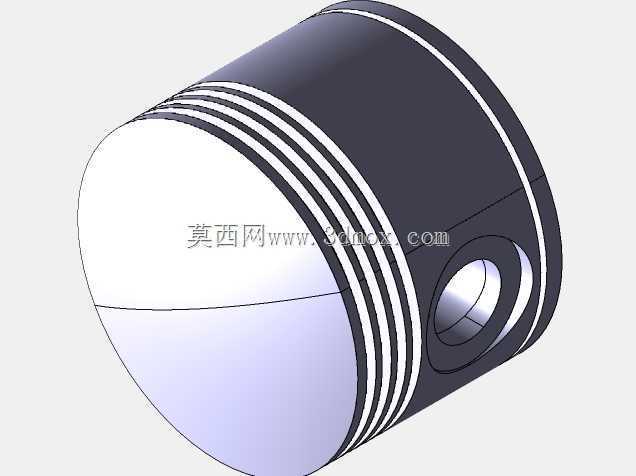

　　进一步提升分析结果的准确性。从安装边界来看，活塞的外径尺寸与气缸内径的配合公差严格按照内燃机设计规范选取，活塞销孔的直径与活塞销的配合为过渡配合，安装时需要通过热装工艺完成活塞与活塞销的装配，活塞环的开口间隙、侧隙都符合装机要求，分析过程中也考虑了装配过盈带来的初始应力，将过盈配合产生的应力作为初始条件导入计算模型，避免因为忽略装配应力导致计算结果偏于危险。对于结构设计人员来说，这类静态分析结果能够直接指导结构优化：比如针对燃烧室凹坑圆角位置的应力集中，可以适当加大圆角半径，或是在圆角位置做局部强化处理；针对销座位置的应力集中，可以优化加强筋的走向与厚度，降低应力峰值；针对顶面的变形量，可以适当调整顶面的壁厚分布，在控制活塞整体重量的前提下提升刚度，减少往复运动的惯性力。活塞的重量控制也是设计过程中的核心指标，过重的活塞会增大曲柄连杆机构的惯性力，提升发动机的振动噪声，甚至导致连杆、曲轴的强度不足，因此在结构优化过程中，需要在保证强度与刚度的前提下，尽可能去除非受力区域的材料，比如在活塞内腔做挖空处理，在裙部非配合位置做减重槽设计，实现活塞的轻量化目标。
