无卡钳汽车盘式制动器用通风钻孔转子盘

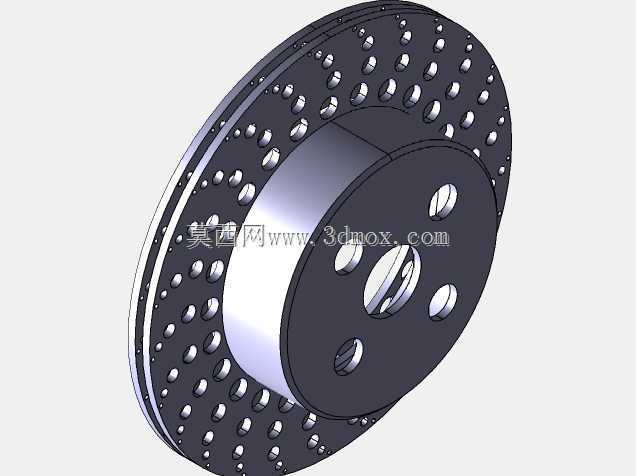

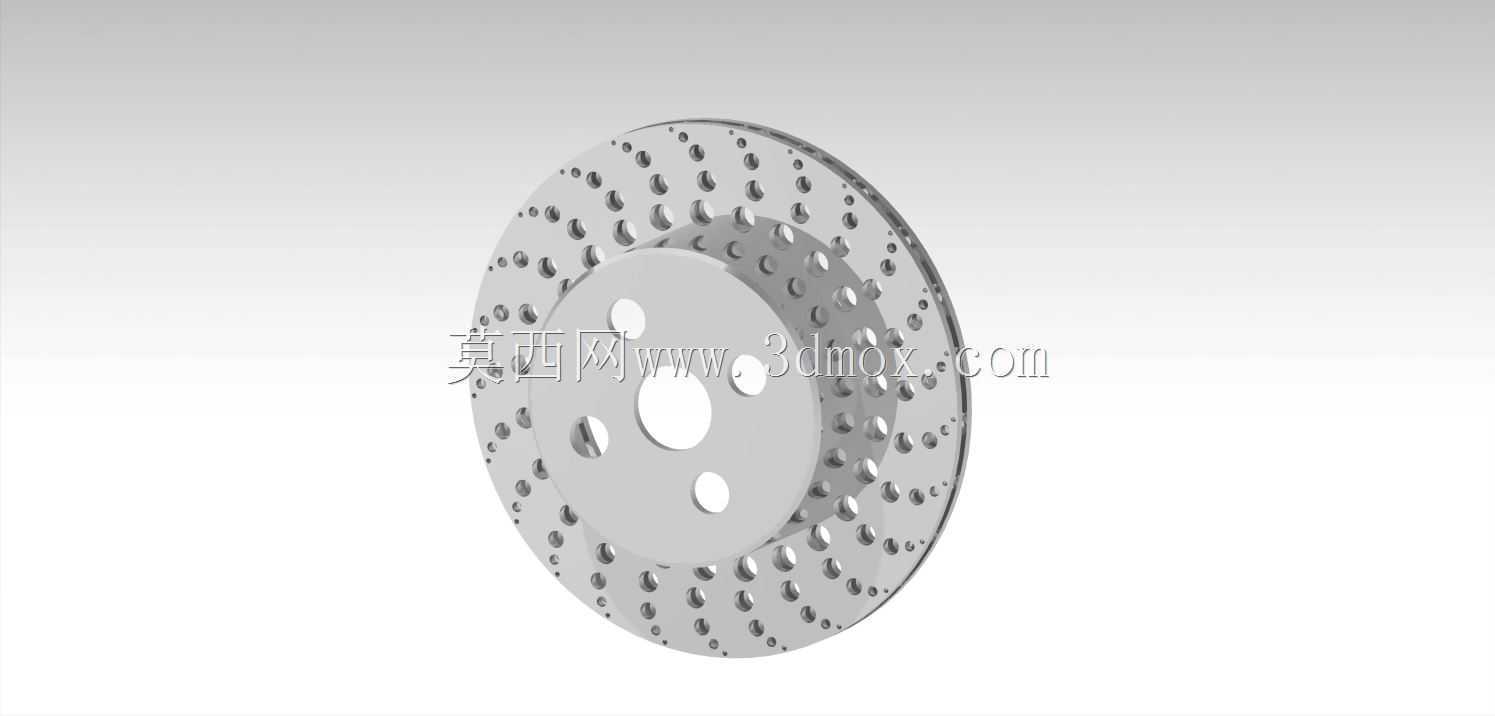

　　在乘用车、轻型商用车的底盘制动系统开发中，无卡钳结构的盘式制动转子是制动效能匹配的核心承载部件，这类部件主要承担车辆行驶过程中减速、驻车阶段的摩擦制动力矩传导，同时将制动摩擦产生的热量通过自身结构快速散出，避免热衰退导致制动距离拉长、制动踏板脚感变软等问题。不同于传统实心制动盘，这款钻孔式通风转子盘采用双层盘体中间带通风流道的结构，盘面沿周向均匀排布多组散热通孔，在车辆行驶时，轮辋带动的气流可以顺着通风道从盘面通孔穿过，直接带走摩擦面的热量，相比同尺寸实心盘，连续制动工况下的盘面温度可以降低15%-20%，能有效减少高温下制动片的磨损速率，延长摩擦副的整体更换周期。从结构设计逻辑来看，这款转子盘的中心定位孔采用阶梯式配合结构，

　　中心大孔用于和轮毂轴头的定位轴颈配合，保证盘体旋转时的同轴度，周边三个均布的安装小孔用于和轮毂轴承座的固定螺栓锁紧，安装时需要保证盘体端面跳动量控制在0.05mm以内，否则会出现制动踏板抖动、方向盘震手的问题。盘体的摩擦工作面采用平面度公差0.02mm的加工要求，两个摩擦面的平行度公差控制在0.03mm，保证制动片贴合时受力均匀，不会出现偏磨、异响的情况。盘面的钻孔并非垂直于盘面直开，而是带有3°的倾斜角度，这个角度设计一方面可以在制动时刮除制动片表面磨下的粉尘，避免粉尘在摩擦面间形成磨粒磨损，另一方面可以在涉水行驶时快速排走盘面的水膜，缩短湿滑路面的制动响应时间。从安装边界来看，这款转子盘的外径适配15-16寸轮辋的车型，

　　盘体总厚度为22mm，通风道的筋条采用径向直筋布局，相比曲线筋条加工难度更低，同时通风效率足以满足家用车型的日常行驶制动需求，中心安装面的沉台深度为8mm，适配主流的前置前驱车型轮毂轴头突出高度，安装时不需要额外加装调整垫片。在实际整车匹配中，这类转子盘通常搭配浮动式制动卡钳使用，不过这款模型对应的无卡钳配套结构，多用于制动系统台架试验阶段的转子性能测试，单独对盘体的热容量、热变形量、抗疲劳强度进行验证，不需要装配卡钳即可完成台架的动平衡、热冲击测试。盘体的材质一般选用灰铸铁HT250，这种材料的石墨结构可以起到一定的自润滑作用，同时热变形系数小，在反复急刹的高温工况下不容易出现翘曲变形，模型中还原的钻孔排布密度经过台架验证，

　　既不会因为开孔过多降低盘体的结构强度，导致高速制动时盘体开裂，也不会因为开孔过少达不到散热、排粉的效果。在三维建模过程中，这类转子盘的建模难点在于周向均布孔的阵列逻辑，以及通风道内部筋条的布尔运算处理，需要先绘制单段通风道的截面轮廓，通过旋转切除得到基础流道，再对阵列的散热孔进行位置度校核，保证所有孔的中心距偏差不超过0.1mm，避免动平衡测试时出现不平衡量超标的问题。另外，盘体边缘的倒角设计也做了还原，1.5mm的圆角倒角可以避免盘体在热处理过程中出现应力集中导致的边缘开裂，同时也能减少装车后行驶过程中石子击打盘边造成的崩缺问题。在制动系统的选型匹配中，这类钻孔通风盘的重量比同尺寸实心盘轻约12%，可以降低簧下质量，提升悬挂的响应速度，改善车辆的操控质感，不过因为开孔结构的存在，摩擦片的磨损速度会比实心盘搭配时快8%左右，需要在整车保养手册中明确对应的更换周期。
