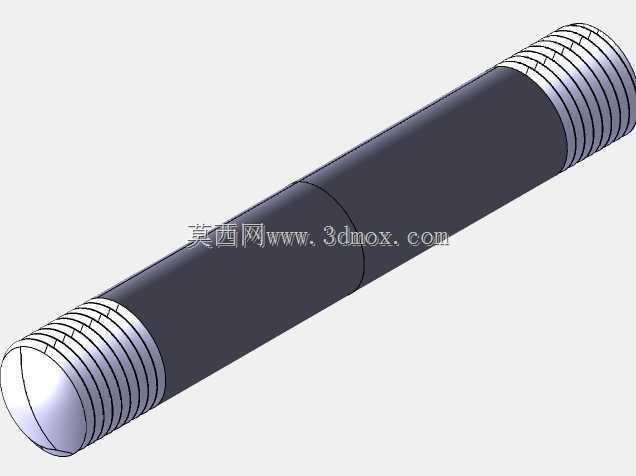

M10x1细牙双头螺柱连接紧固结构

　　在各类需要频繁拆卸、被连接件之一厚度较大无法采用通孔螺栓的装配场景中，双头螺柱是应用极为广泛的紧固连接件，这款M10x1规格的细牙双头螺柱，两端均加工有连续外螺纹，中间为无螺纹的光杆段，适配对防松性能、螺纹自锁性有较高要求的装配工况。细牙螺纹的螺距更小，螺纹升角更小，自锁性能优于同公称直径的粗牙螺纹，同时螺纹小径更大，螺杆的抗拉强度更高，适合承受交变载荷、振动载荷的连接部位，比如交流稳压器内部构件连接、小型机电设备壳体与内部支架的紧固、低压电气柜内元件安装固定等场景，都能见到这类细牙双头螺柱的应用。

　　从设计逻辑来看，这款螺柱的两端螺纹长度经过匹配计算，一端为拧入被连接件螺纹孔的紧固端，长度根据被连接件的材质确定，若拧入铸铁、铸铝等强度较低的基体，拧入深度会适当加长以保证足够的螺纹啮合扣数，避免受力后螺纹滑牙脱出；另一端为装配螺母的紧固端，长度需要匹配被连接件的通孔厚度、垫圈厚度以及螺母的拧紧高度，保证拧紧后螺母能完全啮合螺纹，同时不会出现螺纹过长干涉其他构件的问题。中间的光杆段直径略小于螺纹小径，既可以减少螺纹加工的总长度，降低加工成本，也能在装配时起到导向作用，让穿过通孔的过程更顺畅，避免螺纹磕碰损伤。

　　实际选型使用时，需要明确安装边界尺寸：公称直径10mm，螺距1mm，光杆段的外径公差控制在h6级别，保证穿过被连接件通孔时的间隙配合合理，不会出现过松导致的装配偏移，也不会过紧造成装配卡滞。两端螺纹的公差带采用6g级，适配常用的6H级内螺纹，螺纹收尾、退刀槽的尺寸都符合普通螺纹紧固件的相关标准，不需要额外定制配套的螺母或者螺纹底孔，采用常规的M10x1细牙螺母、标准弹簧垫圈和平垫圈即可完成装配。

　　在装配作业中，这类双头螺柱的紧固端通常会采用涂覆螺纹锁固胶、或者采用过盈配合拧入基体螺纹孔，保证螺柱不会在拆卸螺母的时候跟着转动，避免反复拆装造成基体螺纹孔的磨损。和全螺纹螺柱相比，中间光杆段的存在让螺柱的光杆部分和被连接件通孔的配合更稳定，承受横向载荷的时候，光杆可以承担部分剪切力，降低螺纹部位的应力集中，提升连接副的抗剪切能力。在交流稳压器这类电气设备中，这类螺柱还需要满足一定的防腐要求，表面通常采用镀锌钝化处理，避免长期使用出现锈蚀，同时不会因为锈蚀产生的碎屑影响电气设备的绝缘性能，装配后螺柱的外露螺纹部分不会超出螺母端面过多，避免尖锐的螺纹端划伤布线或者操作人员，也能节省设备内部的安装空间。

　　建模过程中，螺纹部分的建模需要注意牙型的准确性，细牙螺纹的牙型角为60度，牙顶和牙底的圆弧过渡符合标准要求，避免建模时出现牙型尖锐导致的应力集中假象，光杆段和螺纹段的过渡位置要做微小的倒角处理，和实际加工的退刀槽结构匹配，保证后续导入工程图模块时，尺寸标注和实际加工要求一致。这类标准紧固件的三维模型，在做整机装配时可以直接调用，不需要重复建模，装配时可以通过同轴度、端面匹配的约束快速完成装配，还能在干涉检查环节验证螺柱长度是否合适，有没有和周边的元器件、布线结构出现干涉，提前在设计阶段规避装配时出现的尺寸不匹配问题，减少后续实物试装的整改成本。
