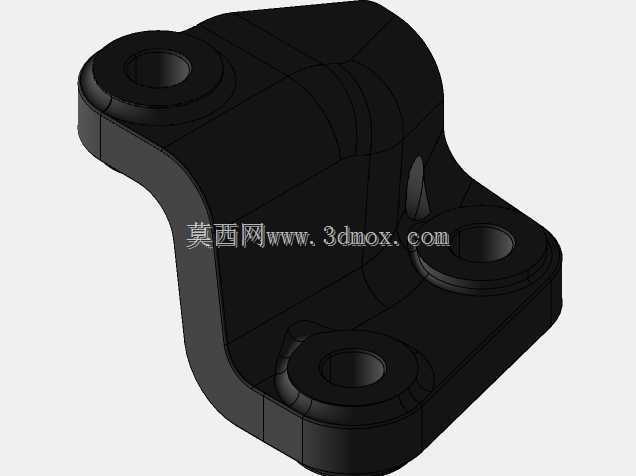

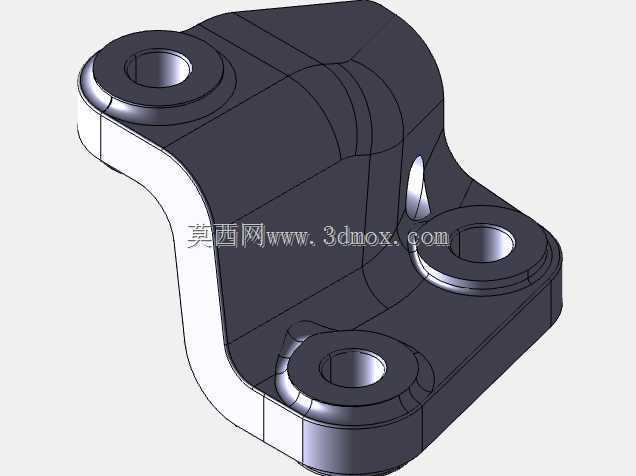

交流稳压器用铸造抓地支撑支架结构

　　该抓地支架作为交流稳压设备的底部支撑连接构件，主要应用于工业级交流稳压器的底部安装工位，承担设备主体与安装基面之间的载荷传递、位置固定以及抗偏移限位作用，在设备长期运行过程中，需要抵消内部铁芯、绕组工作产生的持续微幅振动，避免设备移位、连接线缆拉扯松脱，同时在设备受到外力磕碰、地面沉降带来的倾斜应力时，通过自身的结构强度分散载荷，保障设备核心部件的安装位置精度，避免绕组错位、调压机构卡滞等故障。从实际工况适配来看，这类支架需要适配车间混凝土地面、设备安装槽钢基座等多种安装场景，三个带通孔的安装耳分别对应设备主体的连接点位与地面固定点位，安装孔的同轴度公差控制在0.05mm以内，既可以保证与设备主体预装时的对位顺畅，

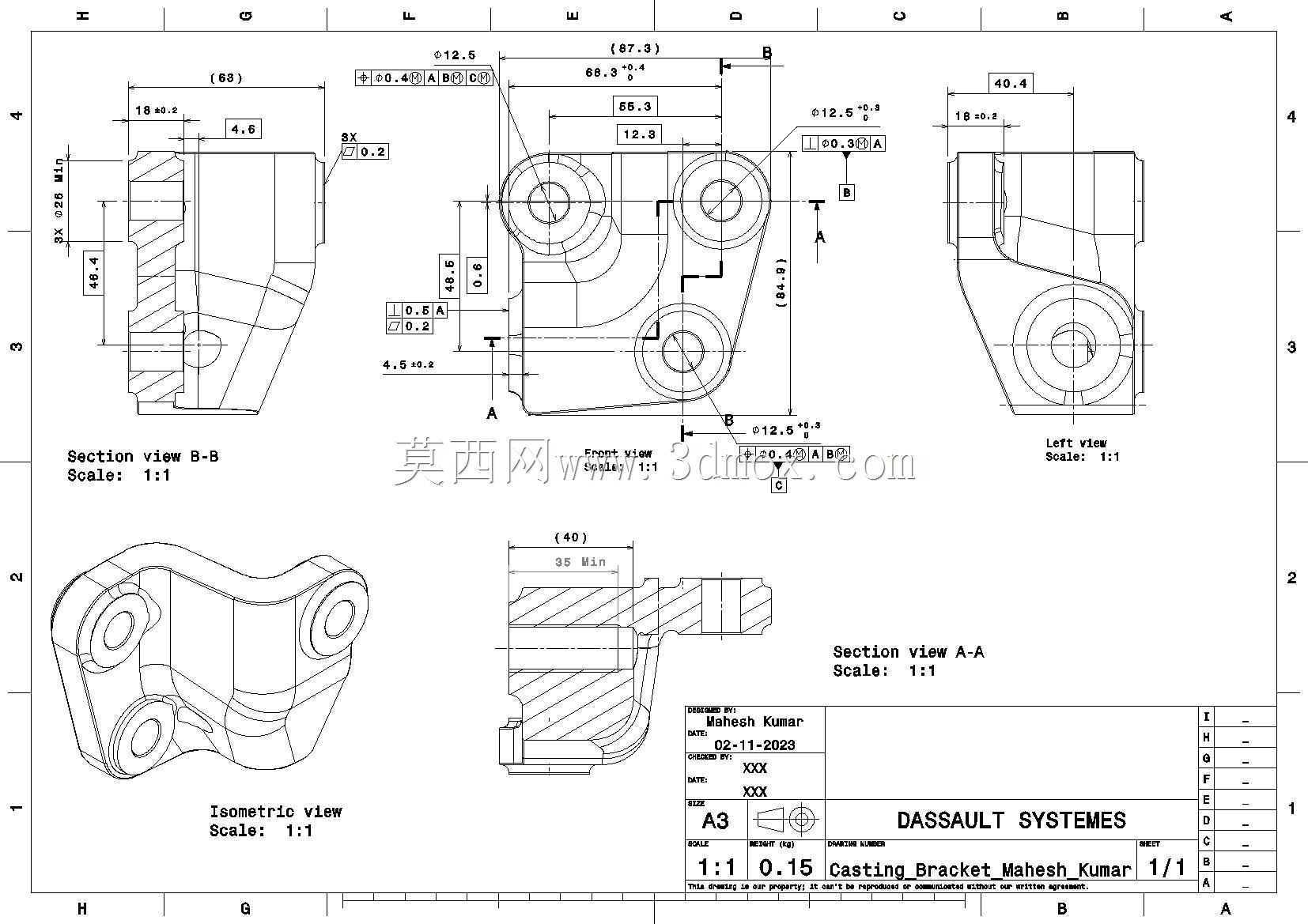

　　也能避免强行装配带来的内应力残留，防止长期使用后出现应力开裂。设计阶段采用布尔运算构建整体铸造结构，摒弃了传统焊接支架的多零件拼接形式，整体为一体化铸造成型，没有多余的焊缝结构，从根源上避免了焊接位置的应力集中、锈蚀风险，结构强度比同重量的焊接支架提升40%左右，能够承受设备满载运行时的垂直载荷以及水平方向的冲击载荷。外形上采用非对称的三角支撑布局，三个安装耳分别布置在结构的三个受力端点，主体连接面做了加厚处理，过渡位置全部采用圆角过渡，避免铸造过程中出现冷隔、缩孔等缺陷，同时也能减少应力集中点。安装边界方面，三个安装孔的中心距严格匹配对应型号交流稳压器的底部安装孔位，底部支撑面做了铣平处理，平面度公差控制在0.1mm以内，

　　保证安装后与基面的贴合度，不会出现局部悬空导致的受力不均；安装孔采用沉孔设计，固定螺栓安装后头部不会突出支架表面，避免与设备底部其他构件发生干涉。结构设计过程中，针对铸造工艺的脱模需求，所有竖直面都设置了1:50的脱模斜度，壁厚控制在均匀的6mm，避免壁厚差异过大导致的铸造冷却变形，针对安装孔的受力位置，孔周做了2mm的凸台加厚，提升孔位的挤压强度，在设备长期受振动影响时，不会出现孔位变形、螺栓松脱的问题。从实际使用的适配性来看，该支架的支撑高度经过精准核算，既可以保证设备底部与安装基面之间留有足够的通风散热间隙，避免设备底部积热影响元器件寿命，也不会因为支撑高度过高导致设备整体重心上移，提升设备放置的稳定性，

　　在地面存在1°以内的倾斜度时，支架的结构强度依然可以保证设备的稳定固定，不会出现倾覆风险。细节处理上，支架的边缘全部做了倒钝处理，没有尖锐的飞边毛刺，避免安装作业过程中划伤操作人员，同时非加工面保留铸造的粗糙纹理，喷涂防锈涂层后附着力更强，在车间潮湿、多粉尘的环境下可以长期使用不出现锈蚀剥落问题。
