三角支撑式连杆角杆连接结构

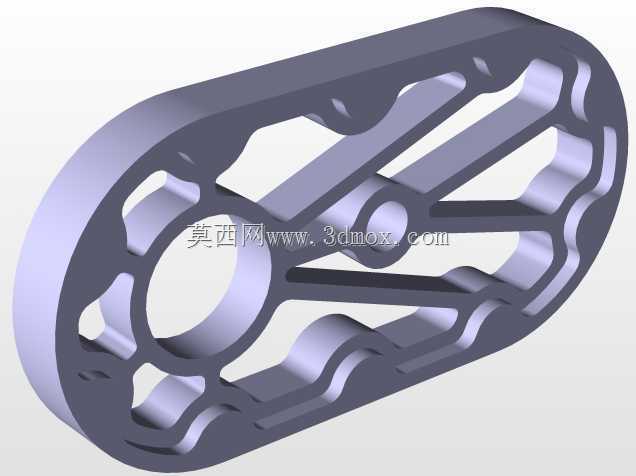

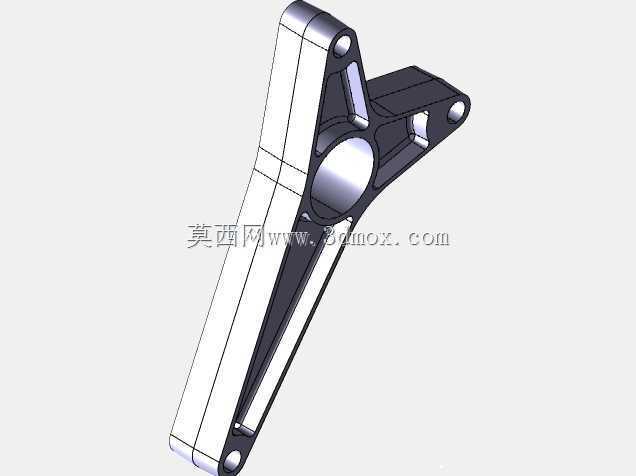

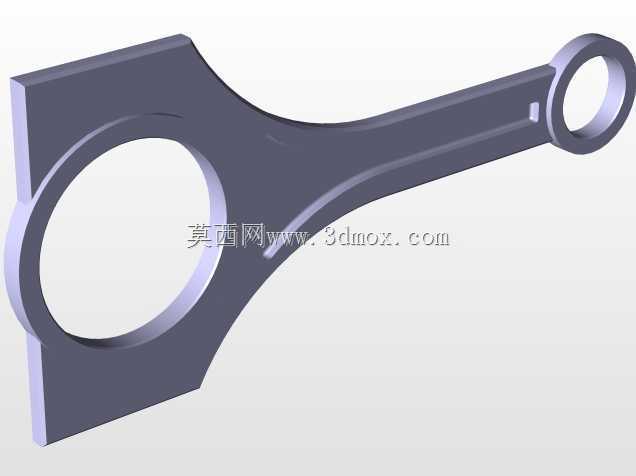

　　这类三角构型的支撑连接构件，常见于需要兼顾轻量化与结构强度的传动、支撑场景中，比如小型自动化设备的执行端联动结构、轻工输送线的侧部支撑组件、小型工装夹具的力传导臂，核心作用是在两个或三个安装点位之间传递稳定的支撑力与运动扭矩，避免单臂结构在交变载荷下出现形变过量的问题。从结构本身来看，中间的大直径轴孔是核心的安装基准，孔位做了加厚的凸台设计，用来提升轴孔配合面的接触长度，降低轴与孔配合时的单位面积压强，减少长期运转下的磨损量，三个向外延伸的臂端分别设置了同轴的安装孔，每个孔位周边都做了局部的加厚筋条，筋条沿着臂的受力方向延伸，直接衔接中间轴孔的凸台结构，让载荷可以顺着筋条直接传导到中心基准位，

　　不会在臂的平面位置出现应力集中的断裂风险。设计过程中首先要确认的是三个安装臂的夹角与长度，这部分尺寸完全匹配实际安装空间的边界要求：中心轴孔的轴线作为整个构件的回转基准，三个臂端的孔位中心到基准轴线的距离，需要严格对应联动部件的运动行程，避免装配后出现运动干涉或者行程不足的问题；臂身的厚度设计需要结合实际承载的载荷大小计算，这类采用布尔运算构建的实体结构，在建模阶段就可以通过布尔加运算叠加筋条与凸台结构，通过布尔减运算直接切除安装孔与臂身中间的减重区域，不需要额外做复杂的曲面拆分，建模效率更高，同时也能保证结构的整体性，减少拼接曲面带来的建模误差。从安装边界来看，构件的最大外轮廓尺寸由三个臂端的最远点决定，

　　装配时需要预留出臂身回转时的空间余量，尤其是臂身侧面的平面区域，要避免和相邻的固定部件发生刮擦；三个端孔的配合公差需要根据连接形式确定，如果是用于固定支撑的点位，孔位可以采用过渡配合加装定位销，如果是用于活动铰接的点位，需要预留合适的间隙配合加装衬套，减少铰接转动时的磨损。这类结构的优势在于，三角构型本身具备天然的结构稳定性，相比直臂型的连杆，在同等重量下可以承受更大的侧向载荷，臂身中间的镂空区域在不降低整体结构强度的前提下，有效减少了构件自身的重量，降低运动过程中的惯性力，对于需要频繁往复运动的联动场景来说，更小的惯性意味着驱动端的负载更低，运动启停的位置精度也更容易控制。细节处理上，所有的棱边位置都做了小圆角过渡，

　　一方面是避免加工和装配过程中锐边划伤操作人员，另一方面也能减少棱边位置的应力集中，提升构件的疲劳寿命，尤其是在承受交变载荷的场景下，圆角处理可以大幅降低裂纹从棱边位置萌生的概率。中心轴孔的端面也做了轻微的倒角，方便装配时轴件的导入，减少装配时的卡滞问题。在实际选型应用时，需要先核算每个臂端的受力大小，确认臂身的截面强度是否满足载荷要求，同时要核对三个臂之间的角度是否匹配安装点位的相对位置，避免出现装配错位的问题；如果用于有腐蚀环境的场景，还可以在构件成型后做对应的表面处理，提升构件的环境耐受能力。建模过程中采用布尔运算的方式，可以快速调整各个臂的长度、厚度以及筋条的尺寸，只需要调整对应的基础实体尺寸，通过布尔合并与切除就能快速得到修改后的模型，不需要重新绘制复杂的草图轮廓，对于需要快速迭代结构尺寸的设计阶段来说，这种建模方式可以大幅提升设计效率，同时保证各个特征之间的衔接没有缝隙，后续导出工程图或者做仿真分析时，不会出现几何错误影响后续流程。
