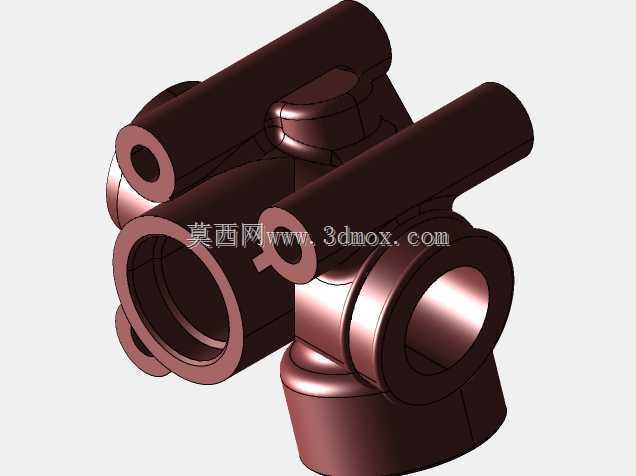

多通路集成式流体换向控制铸造成型构件

　　该构件属于流体管路系统中的核心换向连接部件，主要应用在工业液压系统、集中润滑管路、中低压气动控制回路以及小型化工流体输送场景中，承担多支路流体的汇流、分流以及流向切换功能，可替代传统多个直角接头、三通接头拼接的管路方案，减少管路连接点的泄漏风险，同时压缩管路排布的占用空间。从实际使用场景来看，这类构件常被布置在设备阀组的集成安装面旁，或是移动工程机械的管路走线拐点位置，在工程机械的液压支腿控制回路、机床润滑系统的支路分配端、小型液压站的出油口分流段都能见到同结构构件的应用，相比拼接式接头组，一体化铸造的结构能承受更高的管路压力波动，在频繁换向的流体冲击下不易出现接头松动渗漏的问题。

　　设计阶段首先围绕管路的通径匹配展开，所有接口的内孔通径保持一致，避免通径突变造成的流体压损增大，接口处的凸台结构做了加厚处理，用于加工管螺纹或者安装卡套式接头，凸台的厚度预留了足够的螺纹攻丝深度，保证接头拧入后有足够的啮合牙数，不会在管路震动时出现接头滑丝脱出的问题。主体的腔体部分做了圆弧过渡设计，没有直角转折的流道死角，既可以降低流体在腔体内的紊流噪声，也能避免流体中的杂质在死角位置沉积堵塞流道，对于输送带有微小固体颗粒的流体介质时，这种圆弧流道的结构能大幅降低淤积堵塞的概率。构件上伸出的两个柱状凸台并非流道接口，是专门设计的安装固定位，凸台中心预留了安装孔的加工余量，可通过螺栓将整个构件固定在设备的安装基板上，固定位的位置经过重心校核，安装后构件的重心落在两个固定点的支撑范围内，即使管路出现流体脉动带来的震动，也不会产生额外的倾覆力矩，保证长期使用的安装稳定性。

　　外形尺寸方面，主体最大外接圆直径适配常规DN15通径管路的安装间距，各个接口的中心距严格匹配行业通用的阀组安装孔位标准，不需要额外加工过渡连接板就可以直接和标准换向阀、溢流阀的阀板对接，安装边界上所有接口的朝向都做了角度优化，相邻接口之间预留了足够的扳手操作空间，在现场安装时不需要使用特殊的薄壁扳手，普通活动扳手就可以完成所有接头的拧紧操作，降低现场装配的操作难度。铸造工艺上采用的是精密铸造工艺，毛坯表面的粗糙度控制在Ra6.3以内，非加工面不需要额外打磨就可以直接做防锈涂装，流道内壁的铸造残留飞边在毛坯阶段就做了清砂处理，不会出现飞边脱落堵塞下游液压阀、气动元件的问题。构件的壁厚设计经过耐压校核，在1.6倍额定工作压力下保压30分钟不会出现渗漏、变形的问题，壁厚的均匀性控制在±0.5mm以内，避免铸造过程中出现壁厚差过大导致的冷却缩松缺陷，从根源上降低铸件的废品率。

　　在实际选型适配时，该构件可以根据输送介质的不同更换对应的铸造材质，输送矿物液压油时采用普通铸钢材质即可，输送腐蚀性化工流体时可以更换为不锈钢铸造材质，输送低压气动回路时也可以采用铝合金压铸材质降低整体重量，不同材质的构件接口尺寸、安装孔位保持完全一致，具备良好的互换性，不需要修改周边管路的排布就可以完成替换。另外在结构细节上，所有铸造的外角都做了R2的圆角处理，没有尖锐的棱角，避免现场安装维修时划伤操作人员，安装固定面的平整度预留了0.2mm的加工余量，安装时可以和基板完全贴合，不会出现安装间隙导致的固定螺栓受力不均断裂的问题。
