交流稳压器用棘轮间歇传动结构

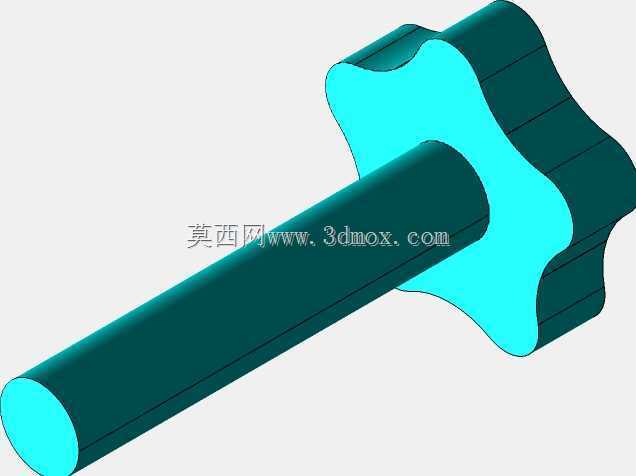

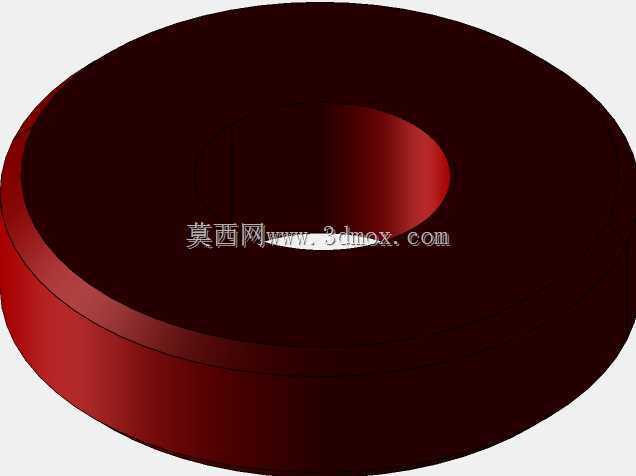

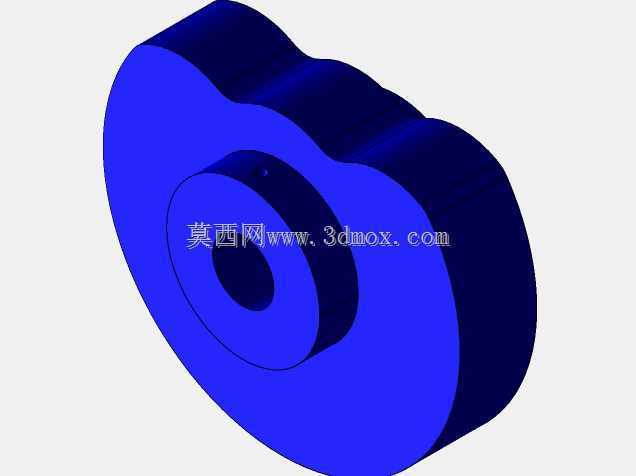

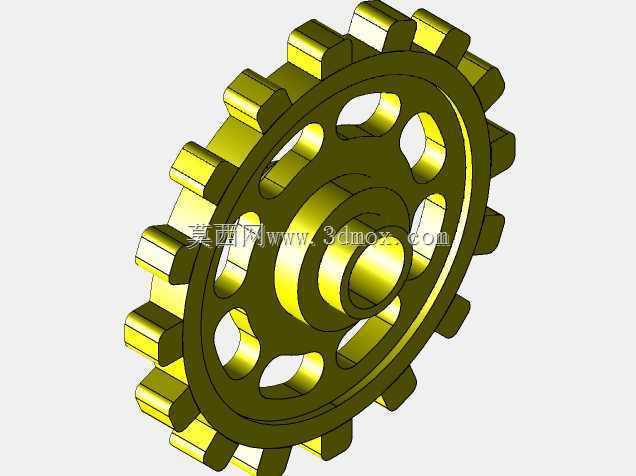

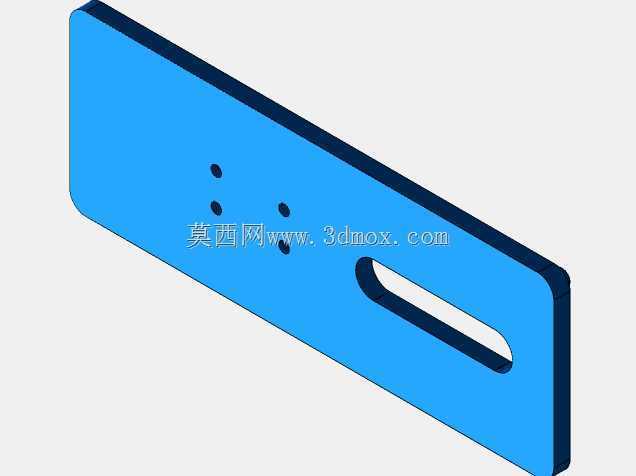

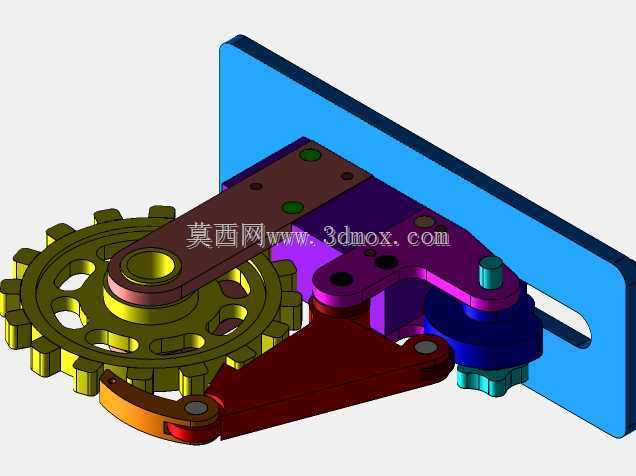

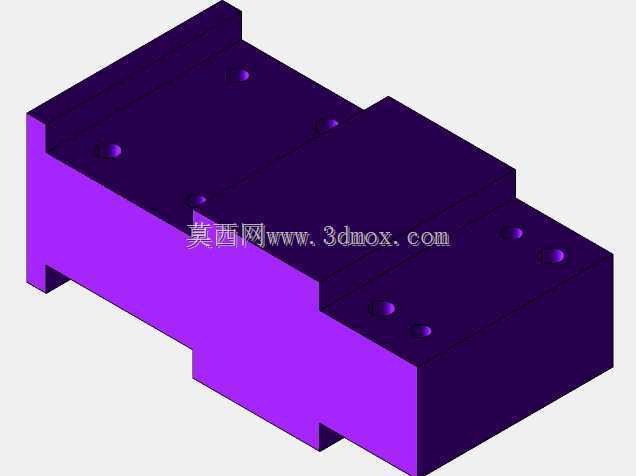

　　这套棘轮传动结构，主要适配交流稳压器的调压档位切换场景，在稳压器工作过程中，需要根据输入电压的波动，逐档切换调压绕组的抽头位置，实现输出电压的稳定控制，棘轮机构的单向间歇传动特性，刚好匹配档位切换时的步进动作需求，避免调压过程中出现档位回退、跳档的问题，保障调压动作的精准可靠。从实际安装场景来看，整套结构通过背部的蓝色安装板实现固定，安装板上预留的长条形腰孔，可适配不同安装基准的微调需求，安装时不需要额外加工高精度定位孔，能降低装配环节的公差匹配难度。整套结构的核心传动件为带镂空减重孔的棘轮，轮齿采用渐开线齿形设计，和棘爪的啮合接触面积经过优化，既可以保证传动过程中齿面受力均匀，减少长期往复动作带来的齿面磨损，

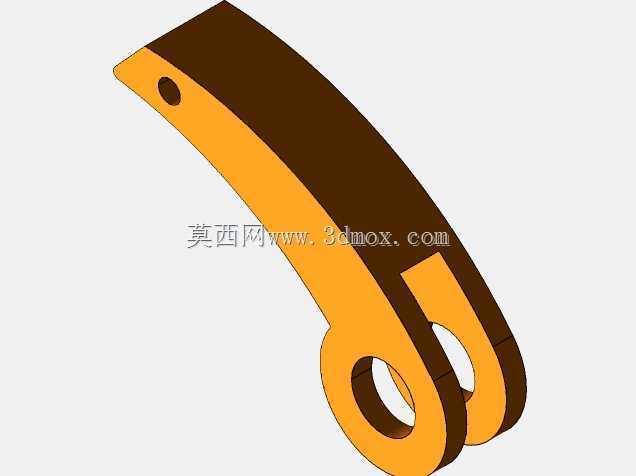

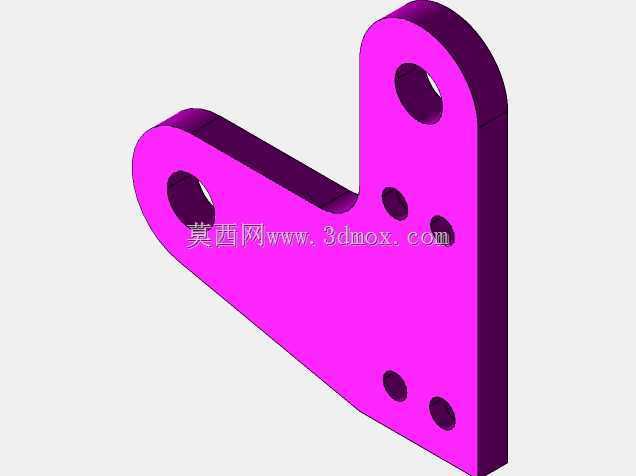

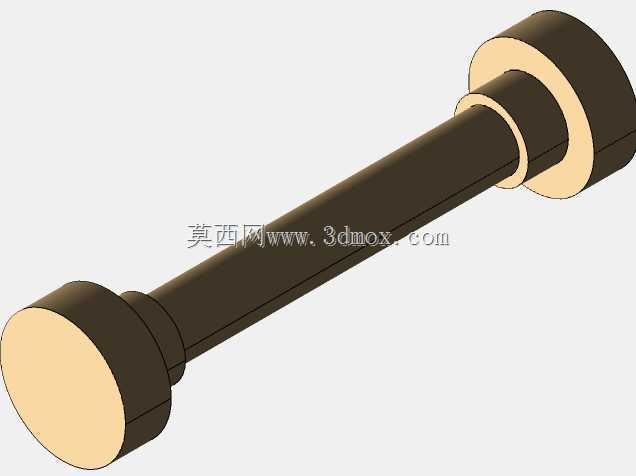

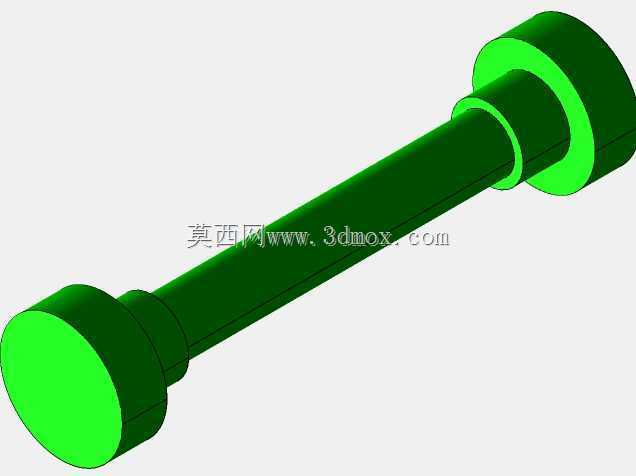

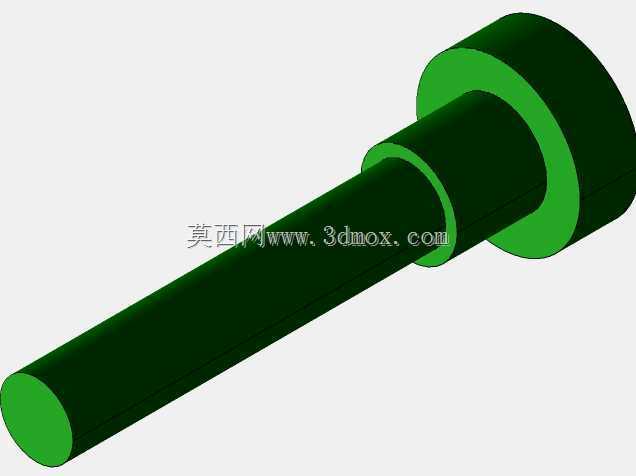

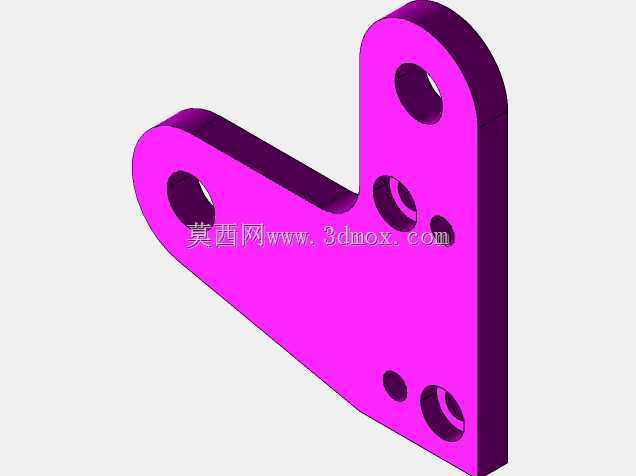

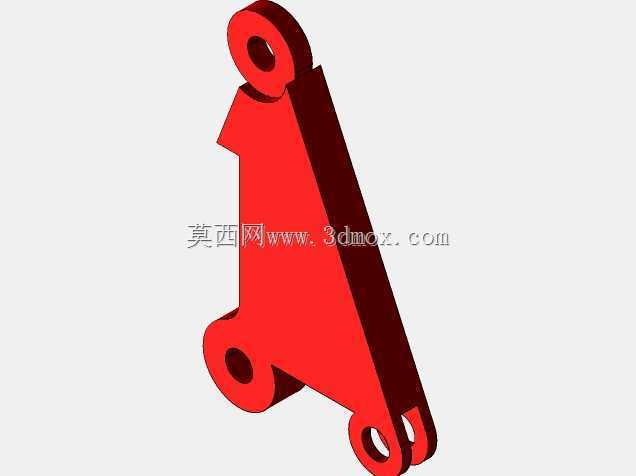

　　又能通过轮辐位置的镂空孔降低整体转动惯量，让档位切换的动作更灵敏，不会因为转动件惯量过大出现过冲卡滞的问题。棘爪部分采用铰接式安装结构，通过销轴固定在摆臂端部，摆臂的驱动端和稳压器的调压驱动件联动，当驱动件带动摆臂做往复摆动时，棘爪会在重力和复位扭簧的作用下贴合棘轮齿面，推动棘轮转过固定的齿距，对应一个调压档位的切换行程，反向摆动时棘爪会顺着棘轮齿面滑过，不会带动棘轮反转，同时结构上集成的止逆棘爪，会在摆臂回程时卡入棘轮齿槽，避免棘轮因为外部震动或者绕组受力出现反转，保障档位定位的稳定性。设计过程中，各铰接位置都预留了足够的配合间隙，销轴和安装孔之间采用间隙配合，公差带选用H8/f7，既可以保证铰接件转动灵活，

　　不会因为加工公差出现卡滞，又能控制间隙量在合理范围，避免传动过程中出现过大的空程，影响档位切换的精度。结构上的各连接部位都采用沉头螺钉固定，螺钉头部完全沉入零件表面以下，不会和周边运动件发生干涉，不同功能的零件采用差异化的颜色区分，在装配和后期维护时，可以快速识别不同的功能部件，降低装错零件的概率。从安装边界来看，整套结构的外轮廓尺寸控制紧凑，棘轮的最大回转半径不会超出安装板的边缘，摆臂摆动到两个极限位置时，所有运动件的外轮廓都不会和稳压器内部的周边元器件发生干涉，安装时只需要固定背部安装板的四个角位，就可以完成整套机构的装配，不需要额外设计复杂的支撑结构。在实际工况下，这套棘轮机构需要承受的传动力矩不大，

　　主要是克服档位切换时的触点接触阻力，所以零件材质选用常规的工程塑料和冲压钢板即可满足强度需求，不需要采用高强度合金材料，能有效控制整套结构的生产成本。结构设计时特意将棘爪的啮合角度设置为7度，这个角度可以保证棘爪在啮合时不会出现脱齿问题，同时回程时的滑行动作顺畅，不会出现棘爪卡滞在齿槽里无法回位的情况。摆臂的长度经过反复校核，刚好匹配驱动件的行程范围，驱动件输出固定摆角时，棘轮转过的齿距刚好对应一个调压档位，不会出现转过多个档位或者档位切换不到位的问题。整套结构没有多余的冗余零件，所有零件都承担明确的功能，没有设计不必要的装饰性结构，完全从功能实现、装配便捷、维护简单的角度出发，适配交流稳压器内部狭小的安装空间，同时满足长期往复动作的可靠性要求，在频繁调压的工况下，也能保证长期工作不出现故障，齿面的磨损量控制在合理范围，整套结构的设计寿命可以匹配稳压器的整体使用寿命，不需要在设备使用周期内单独更换棘轮机构的零件。
