内燃机活塞头结构三维设计

　　活塞头作为内燃机往复运动机构的核心承压部件，其结构设计直接决定了动力输出效率与整机运行可靠性，在车用汽油机、柴油机、小型通用动力机组、工程机械动力单元中都承担着不可替代的作用。从实际工况来看，活塞头直接接触燃烧室高温高压燃气，工作过程中需要承受瞬时爆发压力带来的冲击载荷，同时在缸套内做高频上下往复运动，配合活塞环完成燃烧室密封、热量传导、动力传递的核心功能。

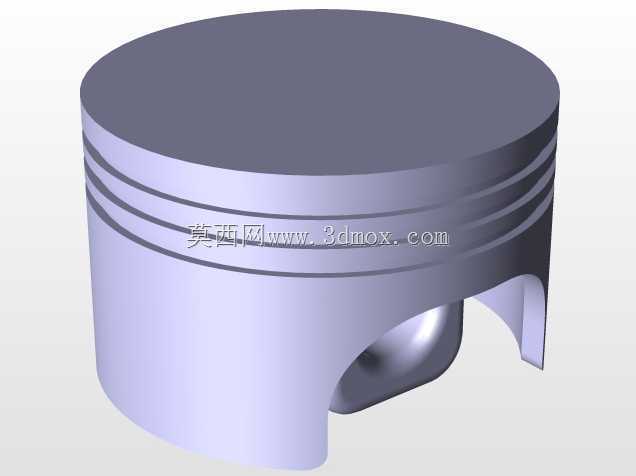

　　在结构设计层面，该活塞头顶部采用平整式燃烧室对接面，可根据不同机型的压缩比需求调整顶面凹坑深度与轮廓，保证燃气燃烧时的涡流形态符合油气混合要求，避免出现燃烧死角导致的积碳堆积问题。头部环带区域设计了多道环槽结构，分别对应气环与油环的安装位置，环槽的宽度、深度以及槽间岸部的厚度都经过受力校核，既能保证活塞环装入后有足够的胀缩余量贴合缸壁，又能在高温工况下避免环槽变形导致的卡环、漏气问题。裙部采用了局部减薄的剖分式结构，这种设计一方面可以降低活塞整体往复运动质量，减少曲轴连杆机构的惯性载荷，另一方面能为活塞销的安装预留足够的装配空间，同时裙部的型线设计考虑了热膨胀余量，工作状态下受热膨胀后可与缸套内壁保持均匀的配合间隙，避免冷启动敲缸与热态拉缸的问题。

　　从安装边界来看，活塞头的外径尺寸需要与对应缸径的缸套保持严格的配合公差，通常裙部会设计成中凸变椭圆型线，冷态下裙部与缸壁的间隙控制在微米级，保证热态下膨胀后能形成均匀的油膜支撑。活塞销孔的同轴度、圆柱度公差直接影响活塞销的受力状态，设计时需要保证销孔轴线与活塞顶面的平行度要求，避免活塞运动过程中出现偏磨。环槽的侧面粗糙度需要满足活塞环的密封要求，减少燃气下窜与机油上窜的问题。

　　在实际应用场景中，这类活塞头不仅用于传统燃油动力设备，在小型燃气发电机组、农业机械动力头、摩托艇动力单元中也有广泛应用，不同应用场景下的活塞头会根据燃料特性、爆发压力、转速区间调整局部结构：比如高转速机型会进一步降低活塞头部高度，压缩整体高度来减少往复惯量；高负荷柴油机机型会在活塞头部增加冷却油腔，通过机油喷淋带走顶部热量，降低热负荷。建模过程中需要重点关注环槽与裙部的过渡圆角设计，避免应力集中导致的活塞头部开裂，同时销孔位置的加强筋结构需要与整体受力路径匹配，将燃气爆发产生的压力均匀传递到活塞销与连杆机构，减少局部应力峰值。

　　从功能实现角度，活塞头的上下往复运动是将燃料燃烧的热能转化为旋转机械能的核心环节，顶部承接燃气压力，通过活塞销传递给连杆，带动曲轴旋转输出动力；环带区域配合活塞环阻断燃烧室高压燃气向曲轴箱泄漏，同时刮除缸壁多余机油，避免机油进入燃烧室参与燃烧；裙部则在往复运动中起到导向作用，承受侧推力，保证活塞运动轨迹与缸套轴线保持一致，减少偏磨带来的寿命损耗。设计时还需要考虑材料的热膨胀系数差异，通常活塞采用铝合金材质时，膨胀系数大于铸铁缸套，因此裙部的型线修正量需要根据工作温度场的分布做差异化设计，顶部温度高的区域预留更大的膨胀间隙，裙部下端温度较低的区域适当减小间隙，保证全工况下的配合状态稳定。
