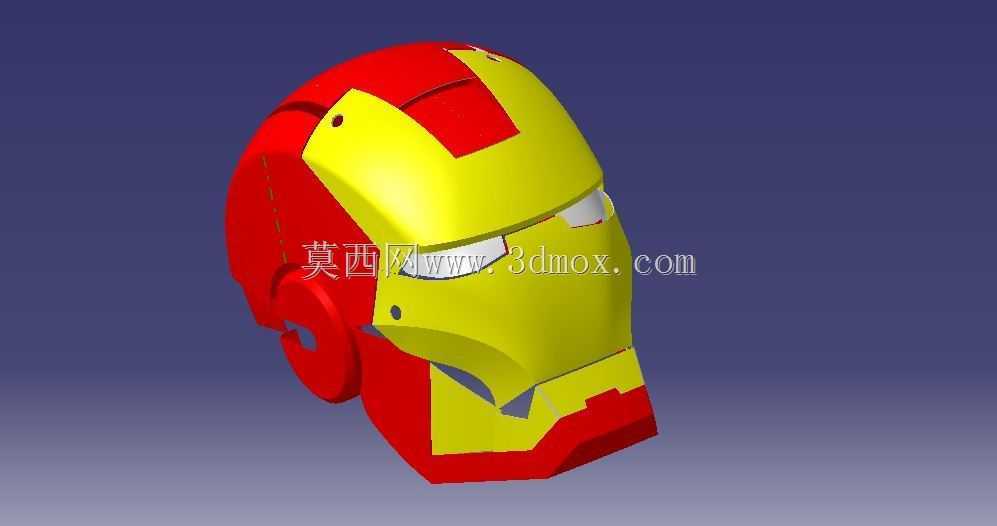

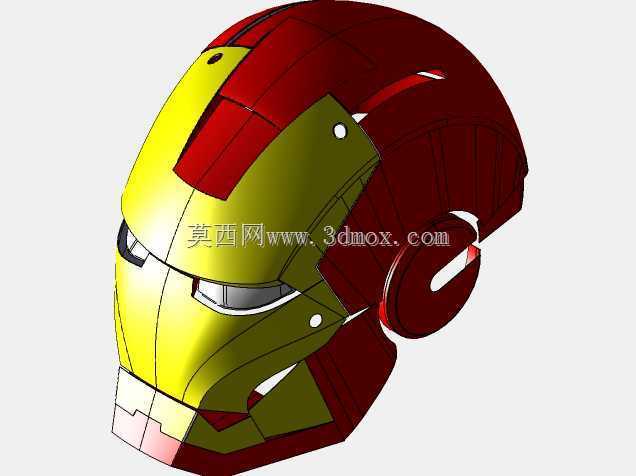

钢铁侠头盔曲面造型结构设计

　　该曲面造型作品以经典科幻IP中的钢铁侠头盔为原型，采用曲面建模逻辑完成整体结构搭建，可应用于影视道具制作、cosplay装备定制、创意潮玩手办开发、主题展陈装置制作等多个场景，也可作为曲面建模教学的典型练习案例，帮助结构设计从业者掌握复杂自由曲面的拆分、衔接与曲率控制技巧。从实际用途来看，该造型可直接对接3D打印工艺制作实体样件，经过后处理打磨、喷涂、组装后可作为穿戴道具使用，也可缩放比例后作为收藏级摆件的母模，支撑后续翻模、批量生产的工艺需求，部分结构拆分设计也可适配智能穿戴设备的外壳开发，为头戴式智能硬件的外观设计提供仿生创意参考。在功能特性层面，该造型严格还原了原型的分块逻辑，将头盔整体拆分为面罩、颅腔主体、侧耳结构、

　　下颌组件几个独立模块，各模块之间预留了装配间隙，可根据实际使用需求加装铰接结构实现面罩的开合动作，眼部区域预留了透光件安装位，可内置LED发光组件实现眼部亮灯效果，颅腔内部预留了足够的穿戴空间，可根据不同使用者的头围尺寸调整内部衬垫的安装位置，侧耳结构做了曲面顺滑过渡处理，避免穿戴过程中出现棱角剐蹭的问题，下颌区域的分块设计也预留了说话时的活动余量，提升长时间穿戴的舒适度。设计思路上，整体建模从基础轮廓线搭建入手，先通过三视图对齐确定头盔的正侧视轮廓基准，绘制关键截面的样条曲线，确保各截面曲线的曲率梳连续无突变，再通过多截面曲面、桥接曲面、填充曲面等命令完成大面的搭建，过程中反复调整曲面控制点，保证大面的光影顺滑，无明显的凹凸褶皱；

　　分块缝线的处理采用曲面偏移后布尔运算的方式实现，既保证了分块缝隙的宽度均匀一致，也避免了直接在曲面上刻线导致的曲面曲率破坏，所有转角位置都做了不等半径的圆角过渡，还原金属装甲的厚重质感，同时避免锐边带来的安全隐患。外形尺寸与安装边界方面，按照1:1穿戴比例设计时，整体颅腔内部宽度控制在160-180mm区间，前后深度控制在200-220mm区间，高度控制在250-270mm区间，适配绝大多数成年人的头围尺寸，面罩与颅腔主体的铰接位置设置在两侧耳前区域，转轴中心距离侧部外表面预留8mm的安装空间，可放置直径6mm的阻尼转轴，实现面罩开合时的任意角度悬停；眼部透光件的安装槽深度设置为3mm，可适配厚度2mm的亚克力或PC透光片，

　　发光组件的走线槽隐藏在侧耳结构与颅腔的拼接缝隙内，不会破坏外观的整体完整性；如果是作为缩比摆件使用，可按照比例等比缩放所有尺寸，各模块之间的装配间隙也同步缩放，保证拼接后的严丝合缝。建模过程中重点处理了多个曲面衔接的难点位置，比如额头区域与面罩顶部的过渡曲面、下颌与侧脸颊的G2连续曲面、侧耳结构与颅腔主体的顺滑衔接，这些位置都是曲面建模中容易出现曲率突变、光影扭曲的区域，通过调整样条曲线的控制点权重、增加桥接曲面的约束条件，最终实现所有外观大面的曲率连续，渲染后可呈现出均匀的金属反光效果，没有明显的曲面瑕疵。对于需要进行实体制作的场景，该模型所有曲面都经过了厚度检查，实体化后壳体厚度统一设置为2.5mm，既保证3D打印过程中不会出现薄壁破损的问题，也不会因为壳体过厚导致打印成本过高、整体重量过大的问题，所有拼接位置都设计了定位止口，组装时可快速对齐各模块，降低后期组装调试的难度。
