十字滑块式刚性传动联轴器结构设计

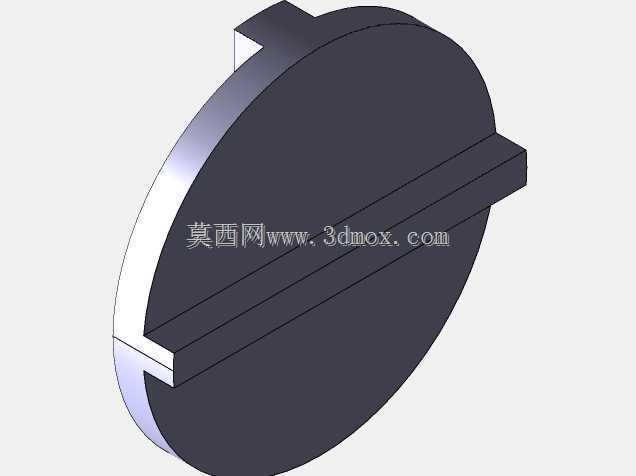

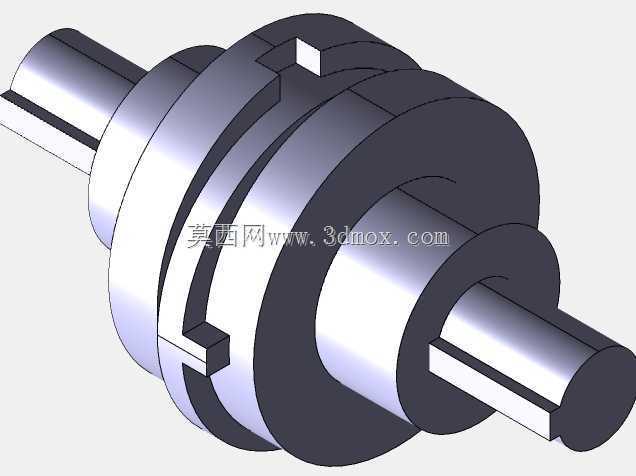

　　在各类工业传动系统的轴系布局中，两轴之间的偏移补偿是结构设计阶段必须考量的核心问题，实际装配过程中，受加工精度、安装误差、负载运行下的机架形变、轴承游隙变化等多重因素影响，主动轴与从动轴很难实现严格的绝对对中，若采用刚性固定式联轴器强行连接，运行过程中会在轴端、轴承位置产生极大的附加载荷，轻则加剧轴承磨损、引发传动振动与噪声，重则导致轴系疲劳断裂，直接造成设备停机故障。奥尔德姆联轴器也就是常说的十字滑块联轴器，正是针对这类存在径向偏移的平行轴传动场景开发的刚性可移式传动部件，其核心结构由两个端面开有径向凹槽的半联轴器，以及两侧带有对应垂直凸榫的中间滑块组成，中间滑块的两个凸榫呈90度垂直分布，分别嵌入两侧半联轴器的凹槽内形成滑动配合，当两轴存在径向偏移时，中间滑块可在凹槽内做小幅滑动，以此补偿两轴之间的径向位移偏差。

　　从实际应用场景来看，这类联轴器普遍应用在转速不高、载荷平稳的传动工况中，比如通用输送设备的辊道传动、小型泵类与动力端的连接、轻工机械的进给轴传动、普通机床的辅助传动机构等场景，相较于弹性联轴器，其全部采用金属刚性构件组成，不存在橡胶、聚氨酯等弹性元件的老化、蠕变问题，在温度波动较大、存在少量油污的工业环境中使用寿命更长，传动过程中不会因为弹性元件的形变产生传动滞后，能够保证准确的传动比，这一点在需要同步传动的工况下具备明显优势。

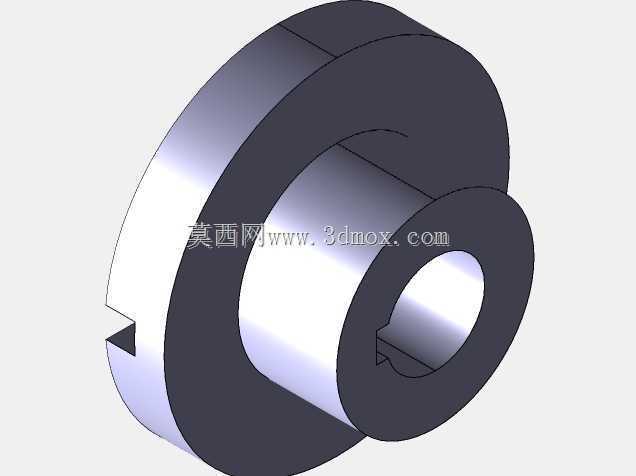

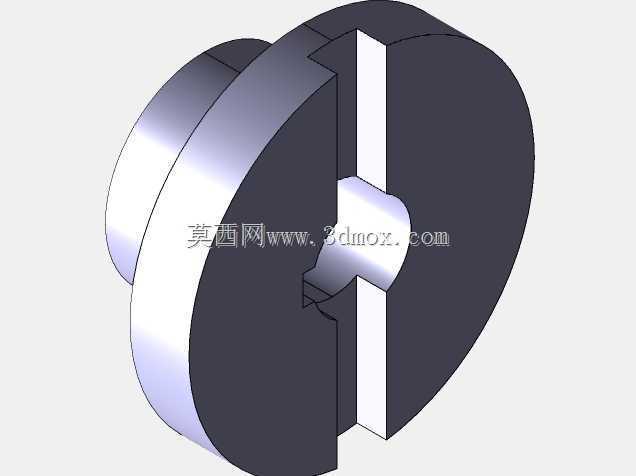

　　从结构设计的细节来看，两个半联轴器的内孔可根据所连接轴的端型设计为光孔、键槽孔等形式，与轴的配合公差通常根据载荷等级选择H7/k6或者H7/js6的过渡配合，保证扭矩传递过程中不会出现轴孔打滑的问题。中间滑块的凸榫与半联轴器凹槽的配合面需要设计合理的间隙，间隙过小会导致滑动阻力过大，偏移补偿过程中出现卡滞，反而增大附加载荷；间隙过大则会导致传动过程中出现冲击，尤其是在正反转切换频繁的工况下，过大的配合间隙会引发明显的换向冲击，加剧配合面的磨损。为了降低滑动面的摩擦损耗，设计时通常会在半联轴器的凹槽位置预留润滑脂注油通道，装配时填充锂基润滑脂，定期维护补充润滑介质，可大幅降低滑动面的磨损速率，延长部件整体使用寿命。

　　在安装边界与尺寸设计上，这类联轴器的径向整体尺寸相较于同扭矩规格的弹性套柱销联轴器更小，适合安装空间径向受限的布局场景，其轴向尺寸则需要根据所需补偿的偏移量确定，通常标准规格的产品可补偿的径向偏移量在1-4mm区间，对应的两轴允许角向偏移量通常不超过0.5度，选型过程中需要先实测实际安装工况下的最大径向偏移量，预留足够的补偿余量，避免运行过程中滑块滑动行程超出凹槽范围出现脱榫故障。需要注意的是，由于中间滑块在运转过程中会随两轴偏移做偏心滑动，当转速较高时滑块的偏心质量会产生较大的离心力，给轴系带来额外的动载荷，因此这类联轴器的适用转速通常不超过3000rpm，对于高速传动场景并不适用，选型阶段需要结合设备的额定转速做匹配校验。

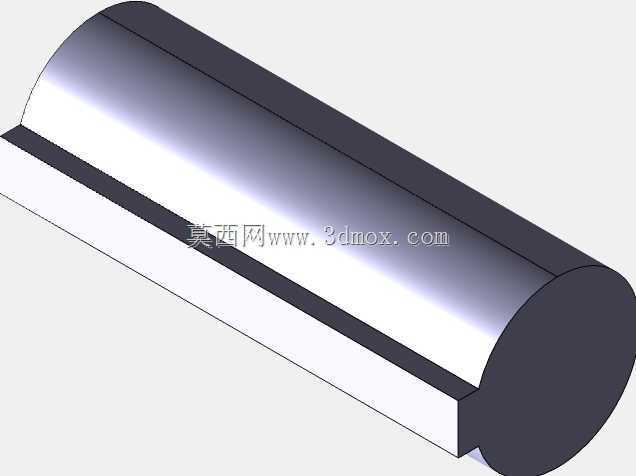

　　从建模逻辑来看，这类部件的三维建模需要重点保证配合面的尺寸精度，半联轴器的凹槽宽度、中间滑块的凸榫厚度尺寸需要严格按照配合公差建模，同时要注意凸榫与凹槽的倒角、圆角处理，避免装配过程中出现锐边干涉，轴孔的键槽尺寸需要符合对应轴径的键连接标准，保证与通用轴件的互换性。整体结构没有复杂的曲面特征，全部为规则的回转体与拉伸特征组合，建模过程中可通过参数化设计将外径、轴孔直径、凹槽宽度、整体长度等核心尺寸设置为可变参数，方便后续根据不同的扭矩需求、轴径规格快速调整模型尺寸，生成对应规格的产品模型，大幅提升系列化设计的效率。在装配验证阶段，可通过三维软件的运动仿真模块模拟两轴存在径向偏移时滑块的滑动行程，校验偏移补偿过程中是否存在结构干涉，确认最大补偿量是否满足设计要求，同时可对配合面的接触应力做有限元校核，保证在额定扭矩载荷下，凸榫与凹槽的接触面不会出现压溃变形，满足长期运行的强度要求。
