带安装座的工业传动滑轮结构设计

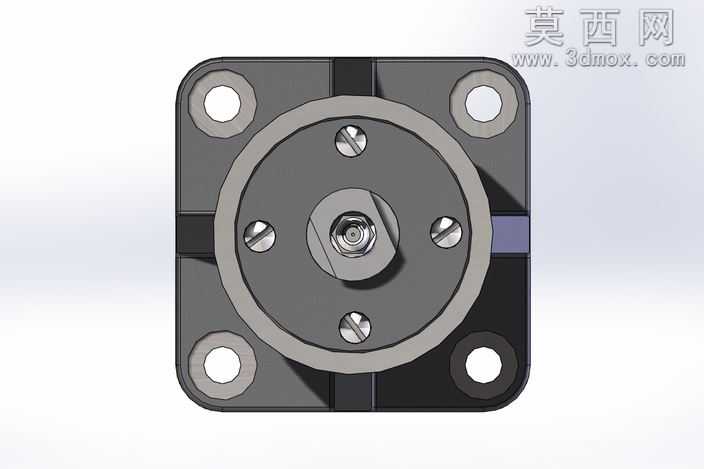

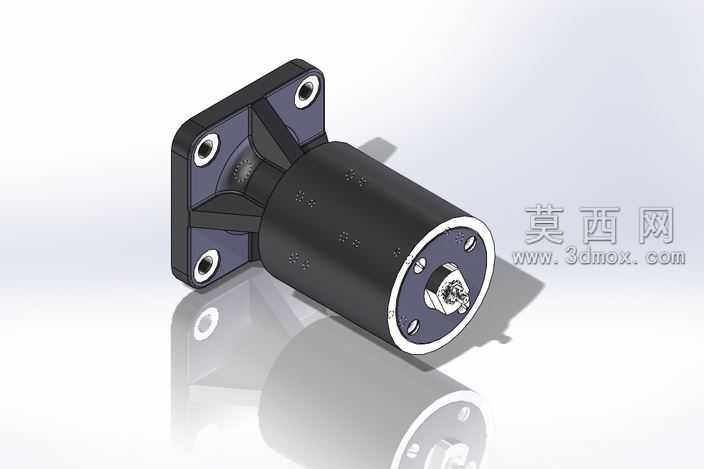

该滑轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以基准面定位确定安装法兰与主体套筒的同轴度基准，通过拉伸凸台命令生成方形安装底座的基础轮廓，再对底座四个角点进行沉头孔特征的阵列排布，保证安装孔位的位置精度与装配兼容性。主体套筒部分采用回转类特征建模，通过旋转凸台生成筒身基础结构后，对筒身外表面添加细微的防滑纹理特征，模拟实际产品的表面处理工艺。前端端盖部分通过多步拉伸与切除命令完成，端盖上均匀分布的紧固螺丝孔采用圆周阵列方式生成，保证孔位的等分精度，中心位置的轴端锁紧结构单独建模后与主体进行装配配合，还原滑轮内部的轴系连接逻辑。渲染阶段采用哑光金属材质搭配深灰色工程塑料材质区分不同部件，安装法兰部分赋予磨砂金属质感，添加轻微的倒角反光效果凸显机加工特征，筒身部分采用带细微颗粒感的喷塑材质表现，端盖部分使用亮面金属材质突出装配层次，场景中添加地面反射效果增强模型的立体感，光影采用柔和的侧上方打光方式，清晰呈现各部件的结构衔接关系。设计过程中充分考虑滑轮的实际安装场景，方形安装底座设置了加强筋结构连接底座与筒身，提升整体结构的抗载荷能力，避免传动过程中出现结构变形，各部件的尺寸比例经过合理校核，既满足传动导向的功能需求，也兼顾了整体结构的紧凑性，适配多数工业设备的安装空间要求。
