带刻度调节手轮轴组件装配结构

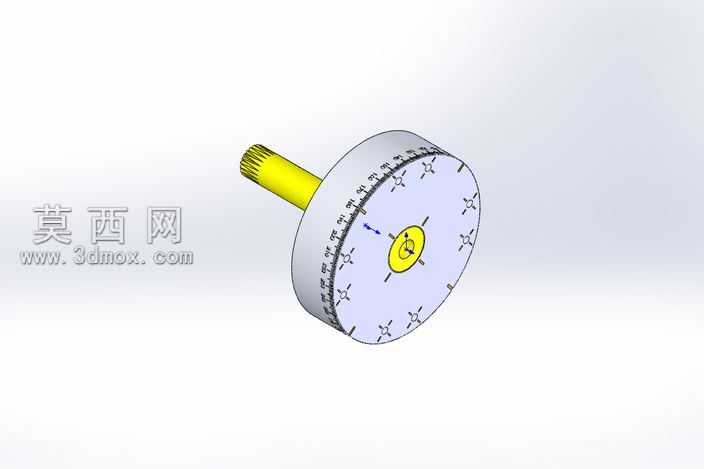

本装配组件采用三维参数化建模方式完成整体搭建，建模过程中优先以实际机械调节部件的尺寸逻辑为基准，先完成核心零件的独立建模再进行装配约束匹配。首先构建带滚花结构的调节轴，轴身的滚花纹理采用阵列特征生成，还原了手动调节时的防滑接触结构，轴与手轮的连接段做了适配的轴径过渡，保证装配时的同轴度约束可以精准匹配。核心的刻度手轮部分，先绘制轮盘的基础回转体轮廓，通过回转特征生成轮盘基体，轮盘边缘的刻度标识采用草图文字阵列结合拉伸切除特征完成，每一圈刻度的间距严格按照等角度分布设置，保证刻度读数的均匀准确性；轮盘中心的定位凸台做了凸起结构设计，中心标识点采用不同的特征区分，方便装配时的对位校准。轮盘表面的安装固定槽采用圆周阵列的方式均匀分布，每个槽位的尺寸完全一致，保证后续安装固定时的受力均匀性。材质搭配上，调节轴部分赋予金属镀锌材质效果，模拟实际五金件的金属光泽与防滑质感，手轮轮盘主体赋予浅色调工程塑料材质，中心定位区域采用亮黄色醒目材质区分，既还原了实际产品的材质区分逻辑，也通过渲染光影调整突出了各部分的结构边界。装配过程中采用同轴心、面重合等标准装配约束，将调节轴与手轮盘精准装配到位，保证轴与轮盘的转动同步性，整体结构没有多余的冗余特征，所有结构都服务于手动调节、刻度读数、安装固定的实际功能需求，建模时对各零件的配合间隙做了合理预留，既符合实际加工装配的公差要求，也让整体装配结构的展示清晰直观，渲染时采用柔和的环境光，避免强反光遮挡刻度与结构细节，完整呈现了该调节组件的装配关系与各部分结构特征。
