雪地传输用轮式传动离合盘结构设计

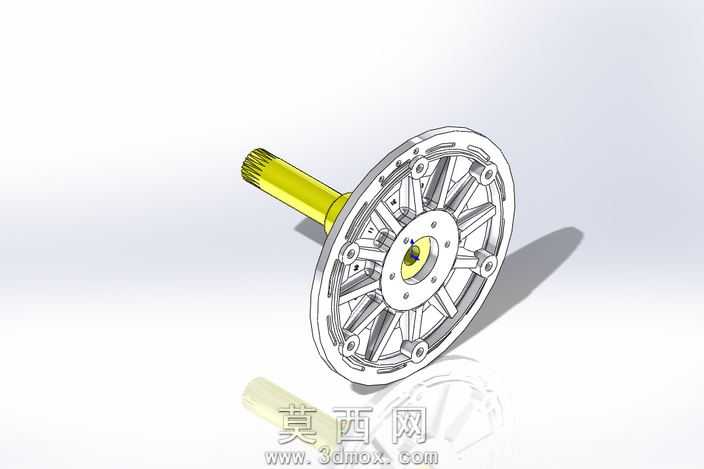

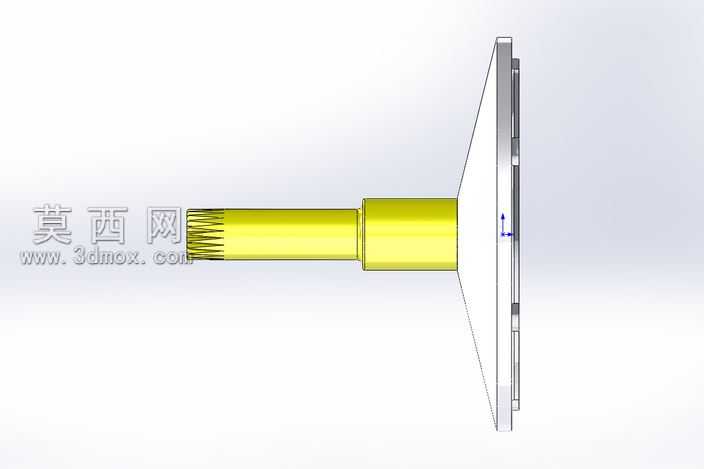

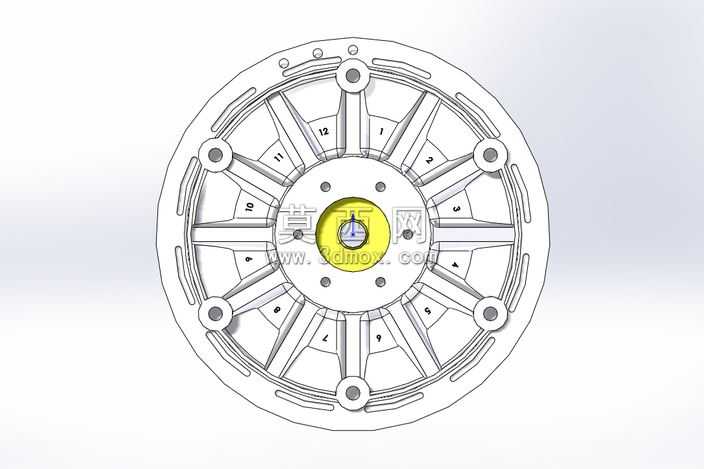

本作品为面向雪地传输场景设计的轮式传动离合盘构件，整体采用三维参数化建模方式完成全结构搭建，建模过程中以中心回转轴线为基准，先完成中心轴孔与定位基准面的绘制，通过圆周阵列特征完成周向均匀分布的辐条、安装孔位的批量生成，保证所有周向结构的角度公差与位置精度符合传动部件的装配要求。模型整体采用圆盘式对称布局，中心区域设置带定位台阶的轴连接孔，孔周均匀布置6个紧固安装孔，用于与动力输入轴的法兰端面完成锁紧固定；向外延伸的12根辐射状加强辐条采用变截面设计，辐条根部与中心轮毂做圆弧过渡处理，避免应力集中导致的结构失效，辐条末端与外圈的环形连接环一体成型，外圈环体上均匀布置6个带衬套的连接孔位，用于与外侧传动轮或摩擦片组件完成装配。建模过程中对所有安装孔位做了沉头孔特征处理，保证紧固件安装后端面齐平无凸起，辐条表面做了轻量化的凹槽减重设计，在保证结构强度的前提下降低构件整体重量，适配雪地传输场景下低负载高传动效率的需求。渲染阶段采用金属哑光材质模拟铸铝构件的表面质感，对中心轴孔区域做了不同材质的区分处理，清晰展示轴孔配合的装配关系，线框展示模式下可直观呈现内部加强筋的分布逻辑与壁厚变化。设计过程中充分考虑雪地低温环境下的材料形变特性，所有转角位置均设置合理的圆角过渡，避免低温脆裂风险，周向均匀分布的结构设计可保证传动过程中受力均匀，减少高速转动下的动平衡偏差，整体结构可直接用于雪地传输设备的动力传递与离合动作执行，所有特征均保留可编辑参数，可根据实际传动扭矩需求调整辐条厚度、孔位尺寸与整体直径参数，适配不同规格的雪地传输装备使用。
