在非道路小型作业车辆、场地通勤代步车的行走系统设计中,轮毂作为连接轮端旋转部件与固定支柱的核心受力件,其结构合理性直接决定轮系运行的稳定性与维护便利性。这款轮毂采用上下分层的多耳式安装结构,区别于传统整体式四孔轮毂,上部设置六个均匀分布的安装耳位,下部设置四个对称分布的安装耳位,可同时适配制动盘、轮辐、轮辋等多个部件的独立安装需求,避免多部件叠装时的螺栓干涉问题。
从实际使用场景来看,这类轮毂多用于需要兼顾制动安装与轮辐固定的小型四轮车辆,比如厂区内的短途转运电瓶车、景区观光代步车、小型非道路作业机具的行走轮组。上部六耳结构中,内侧四个耳位对应制动盘的安装孔位,PCD尺寸设置为78mm,匹配常规直径160mm以内的浮动式制动盘安装,制动盘安装面与轮毂中心轴颈的端面设置0.1mm的轴向定位凸台,装配时可直接卡入制动盘的中心定位孔,无需额外调整同轴度,能有效降低制动过程中的端面跳动量,减少制动抖动与异响问题。上部外侧的两个耳位与下部四个耳位共同构成轮辐的安装接口,轮辐安装位的PCD尺寸为110mm,适配市面上多数小型车辆的标准轮辐孔距,轮辐安装面的平面度控制在0.05mm以内,保证轮辋装配后与轮毂旋转轴线的垂直度,避免车辆行驶过程中出现轮辋偏摆、轮胎异常磨损的问题。

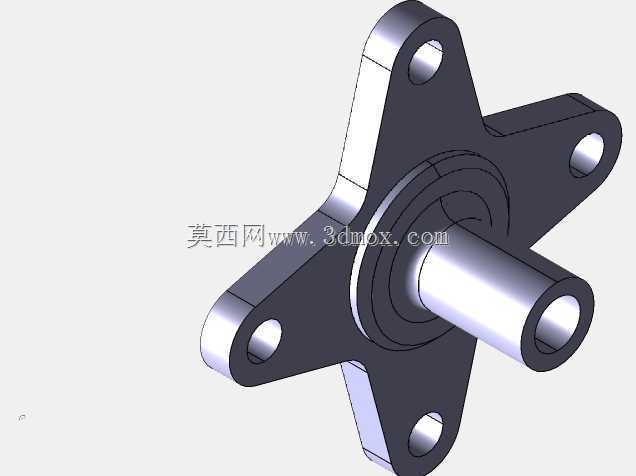

轮毂中心的轴颈结构采用阶梯式设计,上部大端内径37mm,用于匹配前转向节或者后驱动桥的轴头外径,轴颈内壁设置1.5mm的倒角,方便装配时轴头的导入,同时避免装配过程中刮伤轴头表面的防锈涂层。下部小端内径15.6mm,用于穿装固定支柱的锁紧螺栓或者轮速传感器的线束通道,当作为后轮毂使用时,该通孔可穿过驱动桥的半轴锁紧螺杆,配合端面的锁紧垫片实现轮毂与半轴的刚性连接;当作为前轮毂使用时,该通孔可作为转向节主销的定位通道,配合衬套实现轮毂绕主销的转向动作。轴颈外壁与安装耳板的连接位置采用R3mm的圆弧过渡,避免应力集中,在车辆经过颠簸路面、承受冲击载荷时,过渡位置不会出现应力突变导致的开裂问题,经有限元校核,在承受1.2倍额定轮荷的冲击载荷时,该位置的最大应力值低于材料屈服强度的60%,满足非道路车辆的使用强度要求。
安装耳板的厚度设置为8mm,每个耳板上的安装孔均采用锪孔设计,螺栓头沉入锪孔平面内2mm,避免螺栓头突出安装面与其他部件发生运动干涉,锪孔平面与安装孔轴线的垂直度控制在0.08mm以内,保证螺栓装配后受力均匀,不会出现偏载导致的螺栓断裂问题。上下两层安装耳板之间设置12mm的轴向间距,给制动盘的安装预留足够的空间,制动盘装入后与上下耳板之间各保留2mm的间隙,避免车辆行驶过程中制动盘与轮毂发生摩擦,同时也方便制动盘的拆卸维护,更换制动盘时无需拆卸整个轮辐与轮辋,只需拆下制动盘对应的四个安装螺栓即可取出制动盘,大幅降低维护工时。
设计过程中充分考虑了铸造与机加工的工艺性,整个轮毂采用一体铸造成型后再进行机加工的工艺路线,所有安装孔、轴颈内外圆、安装端面均在一次装夹中完成加工,保证各形位公差的一致性。铸造时在轴颈内部与耳板连接处设置均匀的工艺加强筋,在不增加整体壁厚的前提下提升结构刚度,整体重量控制在1.2kg以内,相比同载荷等级的传统整体式轮毂减重约15%,有效降低轮端的簧下质量,提升车辆的行驶平顺性。轮毂的所有外露棱边均设置R1mm的倒圆角,避免加工与装配过程中划伤操作人员,同时也减少应力集中点,提升零件的疲劳寿命。在实际选型匹配时,可根据车辆的额定载荷调整耳板厚度与轴颈直径,该结构的拓展性较强,通过调整安装耳的数量与孔位PCD尺寸,即可适配不同规格的制动盘与轮辋,无需重新设计整体结构,可大幅缩短同系列车型的研发周期。
