Catia曲柄滑块传动机构设计方案

　　曲柄滑块机构是平面连杆机构中应用最为广泛的结构形式之一，核心作用是实现旋转运动与直线往复运动的相互转换，在各类需要直线进给、往复推送、冲压做功的工业场景中都能见到这类结构的身影。从常见的空气压缩机活塞驱动，到冲压机床的滑块做功行程，再到自动化生产线的往复推料机构，甚至内燃机的活塞动力输出端，都是依托曲柄滑块的运动转换特性完成动力传递，不同应用场景下的结构尺寸、安装边界、载荷参数会根据实际工况做针对性调整，但核心的运动逻辑始终围绕曲柄、连杆、滑块三个核心构件的铰接配合展开。

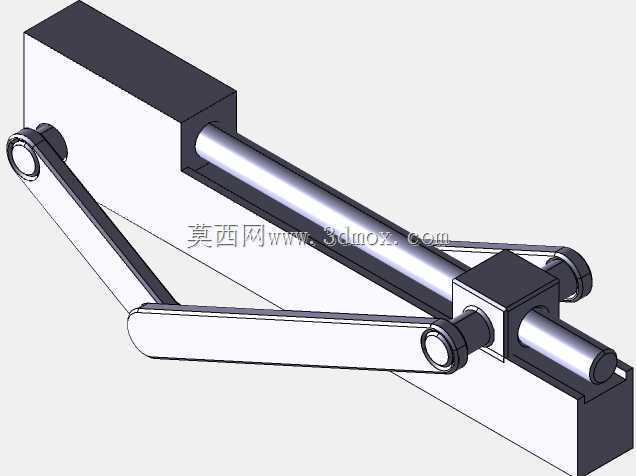

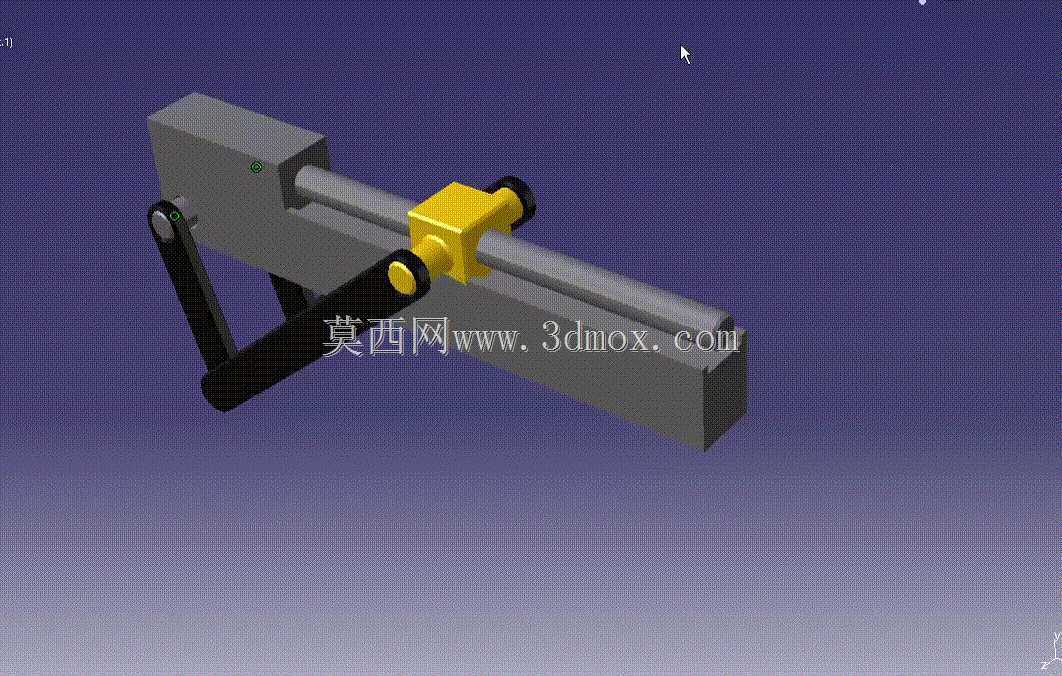

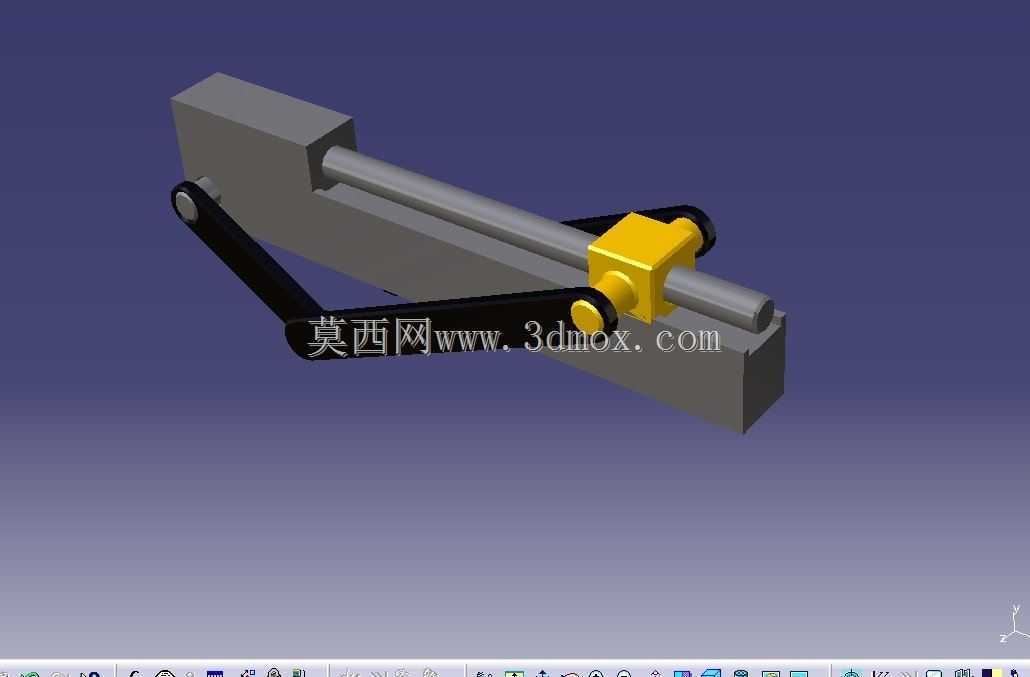

　　这套曲柄滑块结构采用偏置式布局设计，区别于对心式曲柄滑块的对称运动轨迹，偏置结构可以在相同曲柄半径下获得更大的滑块行程，同时优化机构的压力角分布，降低传动过程中的侧向分力，减少滑块与导轨之间的磨损速率。结构中曲柄作为主动件时，动力输入轴与曲柄盘固连，做整周旋转运动，通过铰接的连杆将旋转扭矩传递给滑块，滑块被约束在平行于动力输入轴轴线的导轨槽内，仅能沿导轨方向做直线往复运动，整个运动过程中各铰接点的转动副间隙需要控制在合理范围内，间隙过大会导致运动过程中产生冲击异响，降低机构运行精度，间隙过小则会增大铰接位置的摩擦阻力，提升动力损耗，甚至出现运动卡滞的问题。

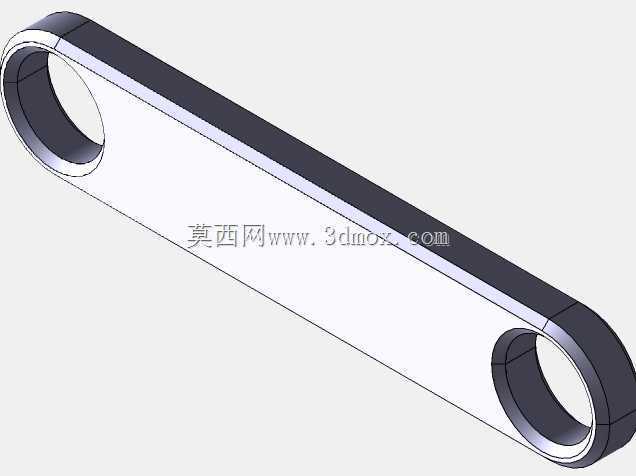

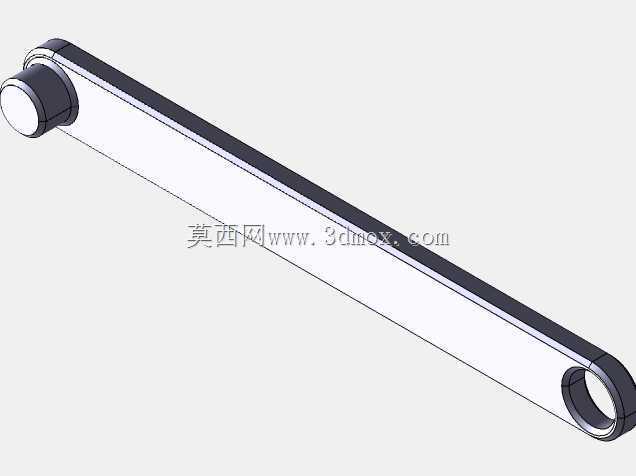

　　从结构设计逻辑来看，首先需要根据目标行程确定曲柄的回转半径，曲柄半径直接决定滑块的理论最大行程，偏置距离的选择则需要结合安装空间的边界限制，同时兼顾传动角的变化范围，保证机构在整个运动行程中最小传动角不小于许用值，避免出现传动效率过低甚至自锁的情况。连杆的长度设计需要平衡机构整体尺寸与运动平稳性，连杆过短会导致工作行程中压力角波动过大，增大导轨的侧向载荷，加快导向面的磨损；连杆过长则会增大整个机构的轴向安装尺寸，挤占设备内部的其他布局空间，同时提升连杆自身的挠度变形风险，尤其是在高速往复运动工况下，过长的连杆会产生更大的惯性力，加剧设备运行过程中的振动。

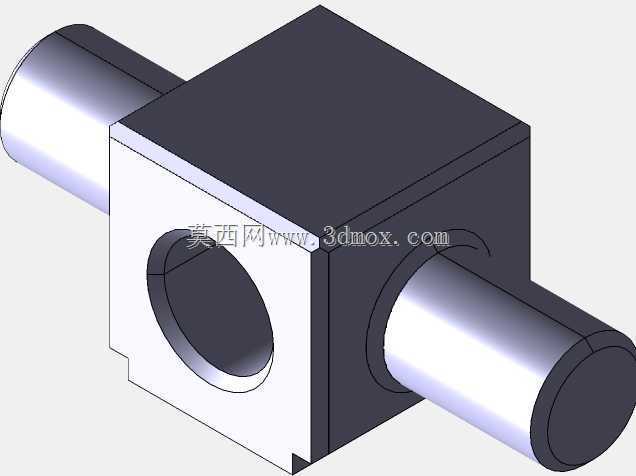

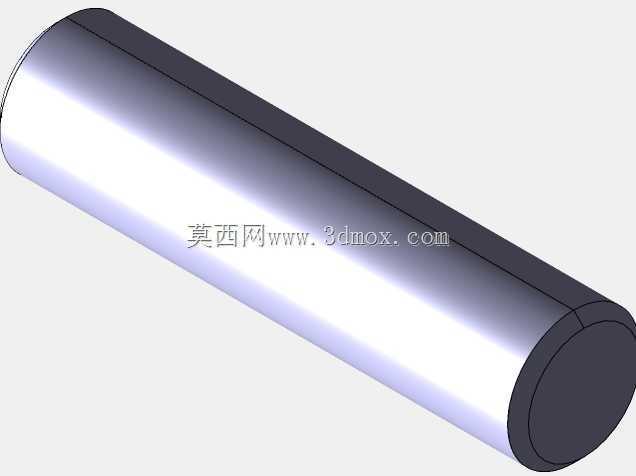

　　滑块部分采用方形导向结构，导向面与导轨的配合长度需要满足滑块运动时的抗倾覆要求，当连杆传递的作用力存在垂直于导轨方向的分力时，足够的配合长度可以降低导向面的比压，减少局部磨损。滑块与连杆的铰接位置设置在滑块的中心轴线上，保证作用力传递过程中不会对滑块产生附加的倾覆力矩，铰接点采用销轴连接，销轴与连杆孔、滑块孔之间根据载荷等级选择合适的配合公差，中低速轻载场景下可以采用间隙配合搭配润滑脂润滑，高速重载场景则需要考虑加装滚针轴承降低转动摩擦阻力。

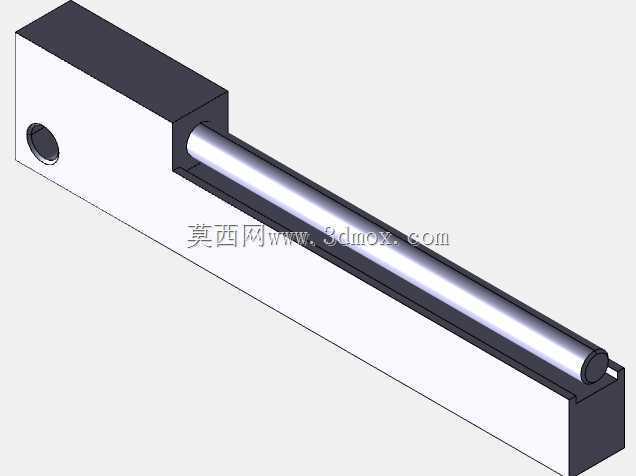

　　安装边界方面，整个机构的固定端为曲柄的回转支撑座与滑块的导轨基体，两个安装基准之间需要保证严格的位置精度：导轨的导向方向需要与曲柄回转轴线保持垂直，偏置距离的尺寸公差需要控制在IT7级以内，否则会导致滑块运动过程中出现卡滞，增大运行阻力，严重时甚至会出现构件干涉损坏的情况。导轨的安装平面需要保证足够的平面度，避免安装后导轨产生形变，导致滑块运动过程中摩擦阻力不均匀。曲柄的动力输入轴端需要预留与动力源（电机、减速机输出轴）连接的接口，根据传递扭矩的大小选择平键、花键或者抱紧箍的连接方式，保证动力传递过程中不会出现打滑松脱的问题。

　　在实际工况适配中，如果用于冲压类做功场景，需要校核连杆的抗压稳定性以及曲柄轴的抗弯强度，保证在最大冲压力作用下构件不会出现塑性变形；如果用于高速往复运动场景，比如空压机、自动化送料机构，则需要对曲柄做动平衡校正，降低旋转过程中的离心振动，同时对滑块做轻量化设计，减小往复运动产生的惯性冲击，提升机构的运行转速上限。整个机构的润滑点分布在三个铰接转动副以及滑块与导轨的滑动配合面，需要根据运行速度选择合适的润滑方式，低速工况采用定期加注润滑脂的方式即可满足需求，高速连续运行工况则需要设计强制润滑油路，保证各摩擦面始终处于良好润滑状态，延长构件的使用寿命。
