内燃机用带销座活塞结构三维建模

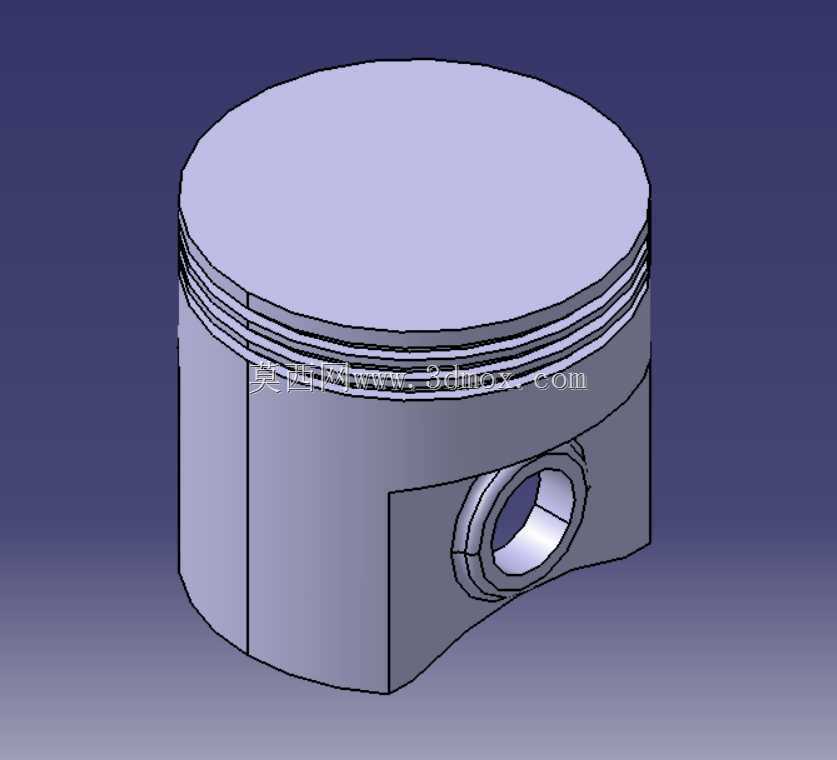

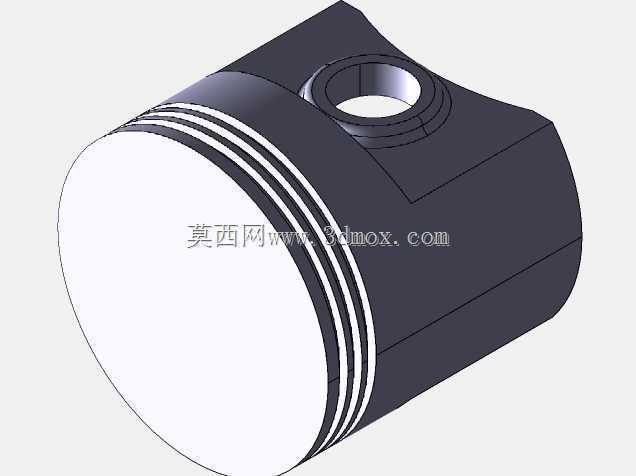

　　在往复式内燃机的动力传递链路里，活塞是直接承接燃烧爆发力、完成热能到机械能转换的核心执行部件，日常做动力总成配套设计时，这类基础活塞结构的建模精度，会直接影响后续曲柄连杆机构的运动仿真、配缸间隙校核以及热变形分析的准确性。这款活塞的头部设计了多道环槽结构，靠上的环槽用于安装气环，负责密封燃烧室的高压燃气，避免做功行程的燃气下窜到曲轴箱，靠下的环槽用于安装油环，可在活塞往复运动时刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向宽度、槽底圆角都做了适配常规量产活塞环的尺寸设计，能直接匹配市面上通用规格的活塞环配件，不需要额外做定制化修配。活塞的裙部做了微椭圆的型面设计，并非正圆柱结构，

　　这是因为活塞工作时头部温度远高于裙部，热膨胀量更大，同时活塞销座部位的金属堆积更多，受热后的变形量会比裙部其他位置大，微椭圆的型面可以在热态工况下让裙部和气缸壁保持均匀的贴合间隙，避免出现拉缸、敲缸的故障，裙部的长度设计也兼顾了导向稳定性和往复运动的惯性力控制，不会因为裙部过长增加不必要的往复质量，也不会因为裙部过短导致导向不足、出现偏磨。活塞销座的位置设置在裙部上方的两侧，销孔做了同轴度精度适配，用于安装活塞销，连接活塞和连杆小头，销孔内部设计了卡环槽，可安装弹性卡环限制活塞销的轴向窜动，避免活塞销轴向窜动刮伤气缸壁，销座和活塞主体的连接位置做了圆弧过渡结构，能分散燃烧做功时的应力集中，避免高负荷工况下销座部位出现开裂失效。从安装边界来看，这款活塞的外径适配常规小排量内燃机的气缸内径尺寸，活塞总高、压缩高度都符合通用小排量动力的设计参数，压缩高度即活塞销孔中心到活塞顶面的距离，直接决定了燃烧室的实际压缩比，建模时这个尺寸的公差控制在微米级，能保证装配后压缩比的偏差在设计允许范围内，不会出现压缩比过高导致爆震、或者压缩比过低导致动力不足的问题。活塞顶面采用了平顶设计，这类设计的优势是结构简单、加工方便，受热面积小，在小排量汽油机、通用动力机械里应用非常广泛，顶面没有做复杂的燃烧室凹坑，适合搭配楔形或者浴盆形燃烧室的气缸盖使用，能在压缩行程形成合适的挤气涡流，提升油气混合的均匀度，改善燃烧效率。在实际工程应用场景里，

　　这类活塞不仅可以用在常规的车用小排量内燃机上，也能适配通用汽油机、小型空压机、柱塞泵等做往复运动的容积式流体设备，不同场景下只需要调整环槽的数量、裙部的型面参数以及销孔的配合精度，就能满足不同工况的使用需求。做三维建模的时候，这类活塞的结构需要重点关注几个关键尺寸的配合：一是活塞和气缸壁的配缸间隙，需要根据活塞的材质、工作温度区间、气缸的材质来确定，常温下的间隙通常在几十微米级别，建模时要把热膨胀的补偿量提前预留出来；二是活塞销和销孔、连杆小头衬套的配合间隙，既要保证运动时的灵活度，又不能因为间隙过大产生敲击异响；三是活塞环的开口间隙、侧隙，这些参数虽然是活塞环的设计参数，但活塞环槽的尺寸必须和活塞环的参数匹配，否则会出现密封失效、

　　机油耗过高的问题。很多刚接触动力部件设计的工程师，在做活塞建模时容易忽略裙部的热变形补偿，直接做成正圆柱结构，后续做运动仿真或者实物装配测试时，很容易出现热态下活塞卡滞的问题，这款活塞的建模过程里，裙部的椭圆度、锥度都按照实际量产的工程参数做了还原，能直接用于教学演示、结构校核或者改装方案的验证，不需要再做大量的参数修正。另外活塞的内部结构做了轻量化的壁厚设计，在保证结构强度的前提下，尽可能减薄了非受力部位的壁厚，降低活塞的整体质量，从而减小往复运动的惯性力，降低曲轴、连杆的负荷，提升动力的响应速度，内壁的过渡位置也都做了圆角处理，避免应力集中，提升活塞的疲劳寿命，在高转速工况下，活塞的往复惯性力是影响发动机振动和可靠性的关键因素，轻量化设计的活塞能有效降低这类负面影响。
