安全带扣级进冲压成型排样结构设计

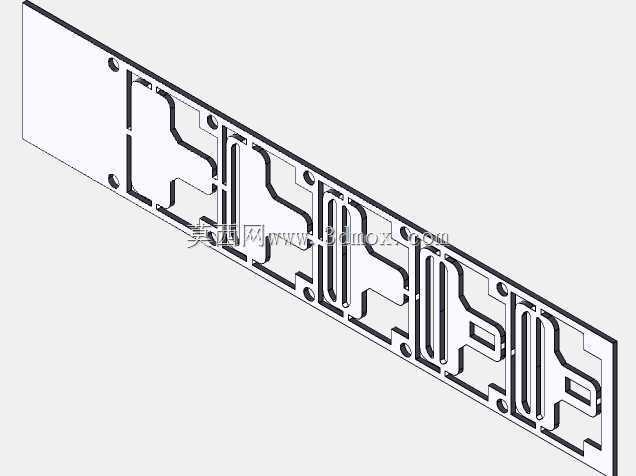

　　这套级进冲压排样结构面向汽车安全带锁扣类高强度五金零件的连续量产场景，适配常规宽幅金属带料的自动化送料生产线，可直接对接高速冲床的连续作业节拍，无需额外增设单工序模的周转转运环节，能大幅降低小尺寸高强度冲压件的批量生产人工周转成本。从实际产线适配角度看，该排样沿带料送进方向依次排布了冲导正孔、外形粗冲、局部精修、弯曲成型、最终落料的多工位结构，导正孔设置在带料两侧的工艺搭边区域，每个工位的导正销可精准修正送料步距误差，将单步送料的位置精度控制在0.02mm以内，避免连续冲压过程中因送料偏移导致的成型尺寸超差、冲头崩损等常见产线问题。

　　在功能特性层面，排样设计充分考虑了安全带扣零件的力学性能要求，零件的受力弯折区域预留了足够的精修余量，避免粗冲断面的微裂纹在后续弯折工序中扩展，导致零件抗拉力达不到车用安全件的强制标准。带料两侧的搭边宽度经过反复校核，既保证了带料在多工位传递过程中的整体刚性，不会因为搭边过窄出现带料拉断、变形卡模的问题，也不会因为搭边过宽造成原材料的不必要浪费，经测算该排样的材料利用率可达68%以上，在同类型小尺寸安全件冲压排样中处于较高水平。

　　从设计思路上看，整个排样遵循了冲裁与成型工序分散排布的原则，将冲裁力较大的外形落料工序拆分到两个相邻工位完成，避免单次冲裁力过大超出冲床额定载荷，同时也能减少单个冲头的受力磨损，延长模具的连续冲压寿命。成型工位的压料力设置经过匹配，弯折区域的压料筋可在成型过程中约束材料流动方向，避免弯折处出现材料拉薄、起皱等缺陷，保证零件成型后各安装孔位的位置度、弯折角度的一致性满足装配要求。

　　关于安装边界与尺寸适配，该排样适配的带料宽度为120mm，送进步距为38mm，可直接安装在台面尺寸适配的常规闭式高速冲床上，模具的闭合高度、模柄尺寸均符合行业通用安装标准，无需对现有冲床进行额外改造即可快速上线生产。排样中每个工位的卸料板都设置了独立的弹性卸料结构，针对小尺寸冲头额外增设了小导柱导向保护，避免冲头在高速冲压过程中出现偏载断裂。带料的导向定位采用双侧导料板配合浮动导料销的结构，带料送进过程中会被浮动导料销顶起一定高度，避免成型后的凸起结构与下模表面发生剐蹭，划伤零件表面影响后续表面处理质量。

　　在实际生产适配中，该排样结构可兼容厚度1.2mm-1.8mm的高强度冷轧钢带、弹簧钢带等常用冲压材料，通过调整对应工位的凸凹模间隙即可适配不同厚度材料的冲压需求，无需重新制作整套模具。排样末端的落料工位设置了气吹出料结构，成型完成的零件会被压缩空气吹入预设的收料滑道，直接进入零件收集盒，避免零件掉落在模腔内造成叠料压模事故。各工位的废料都设置了独立的滑落通道，冲裁产生的边角废料会沿废料道直接滑入冲床下方的废料收集箱，无需人工频繁清理模面，可支持每分钟180-220次的高速连续冲压作业，单班产能可达8万件以上，完全满足汽车安全配件大批量量产的交付需求。
