多工位级进冲压连续模具结构

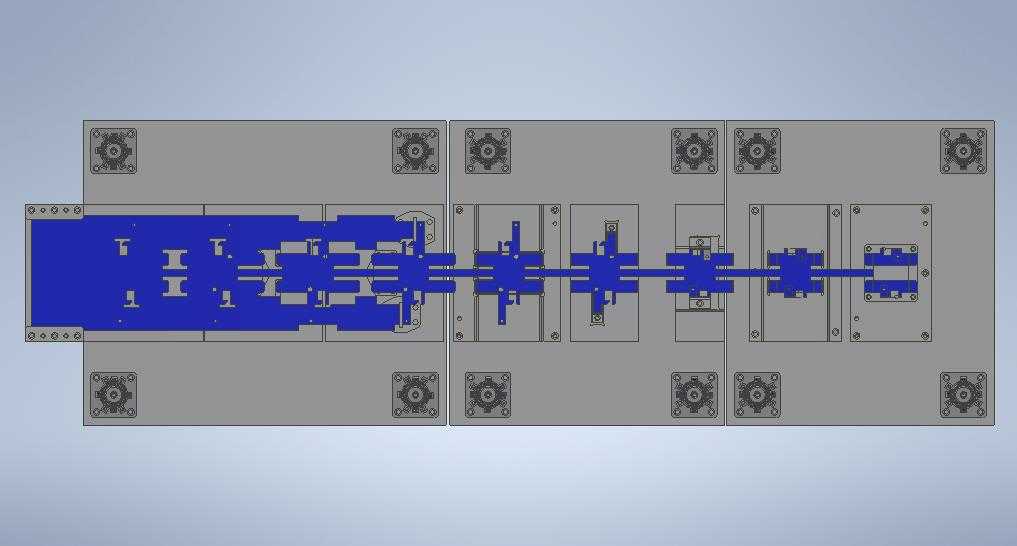

　　这套三维结构围绕长条形金属带料的连续冲压成形展开，整体采用多工位串联排布方式，将冲裁、弯曲、局部成形、精修与分离工序沿送料方向依次布置。带料从模具一端进入后，依靠各工位导正销与载体连接维持步距精度，蓝色高亮部分即为贯穿整副模具的料带及各工位成形区域，能够直观反映零件在每一步工序中的几何变化。

　　从实际产线使用角度看，这类级进模主要面向批量较大的五金冲压件生产，常见于汽车结构件、家电钣金件、电子接插件及通用五金零件的高速冲压场景。与单工序模相比，连续模不需要在工序间反复搬运半成品，条料一次通过即可完成多个加工动作，生产节拍稳定，人为干预少，对薄料、复杂折弯件和对称度要求较高的零件尤其适用。模具安装时需匹配压力机工作台面尺寸，上下模座外形应控制在设备装模空间内，闭合高度、送料高度与浮升量要在调模阶段统一核对，避免料带抬升不足造成带料擦伤或工位干涉。

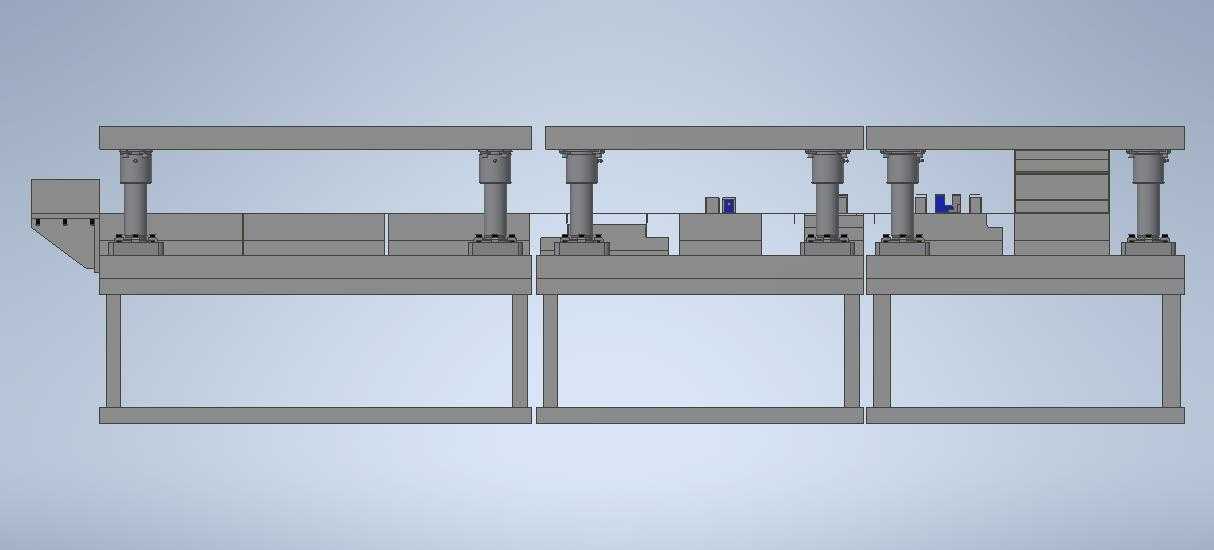

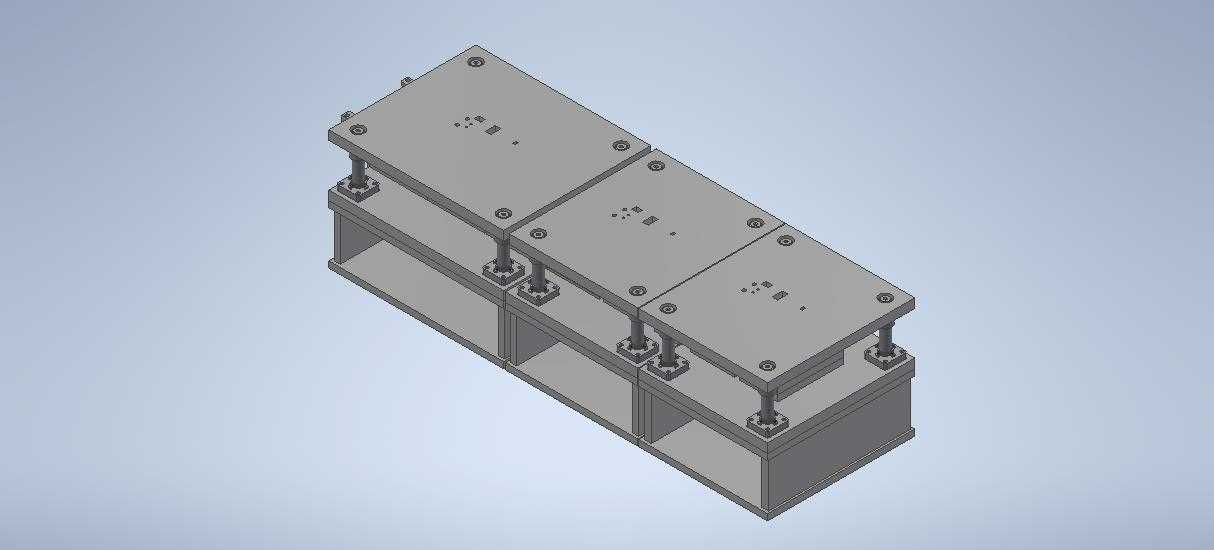

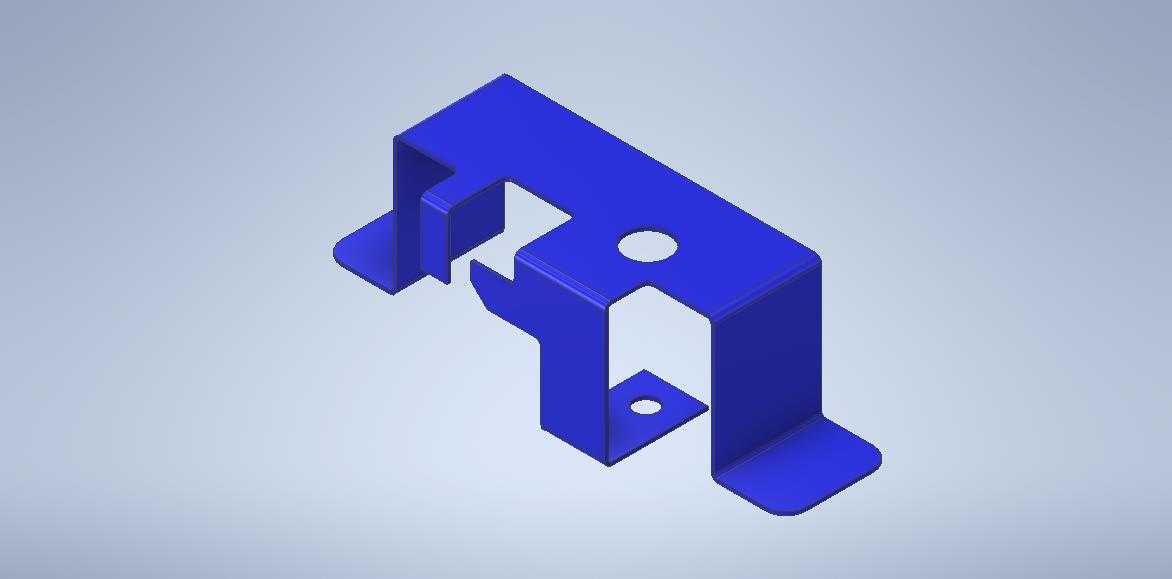

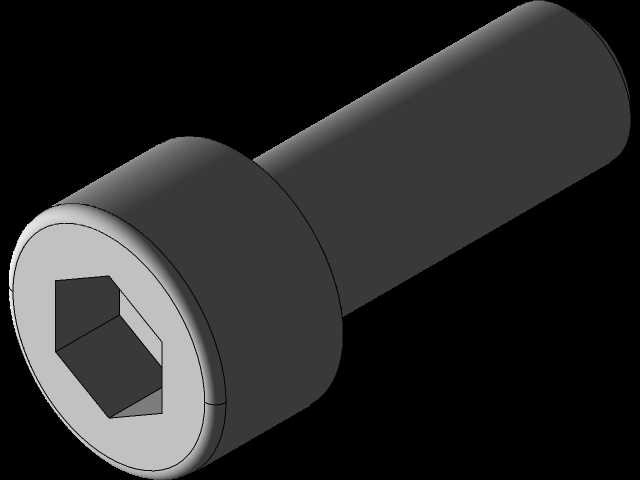

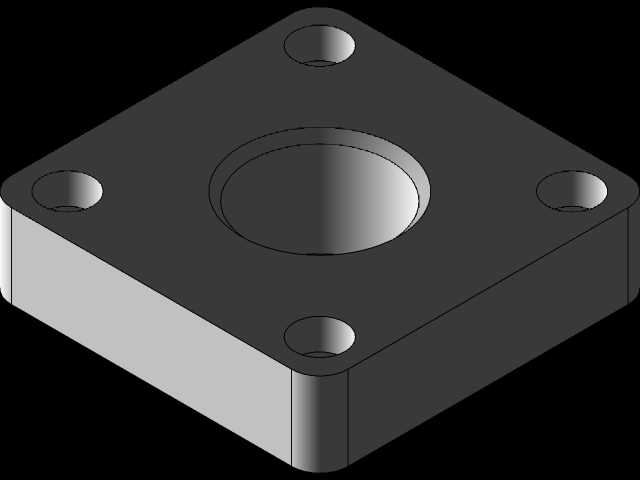

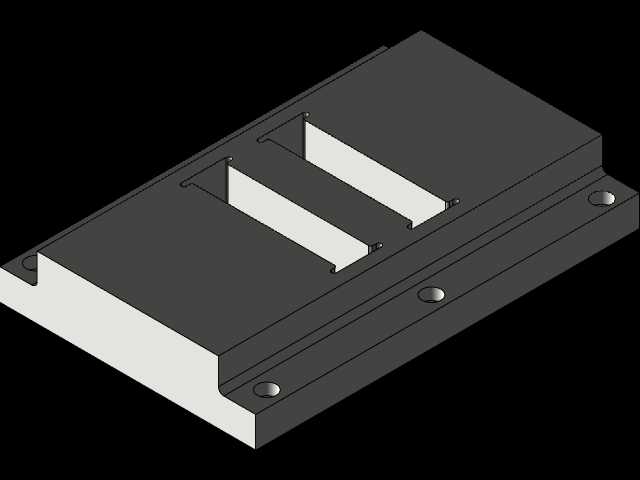

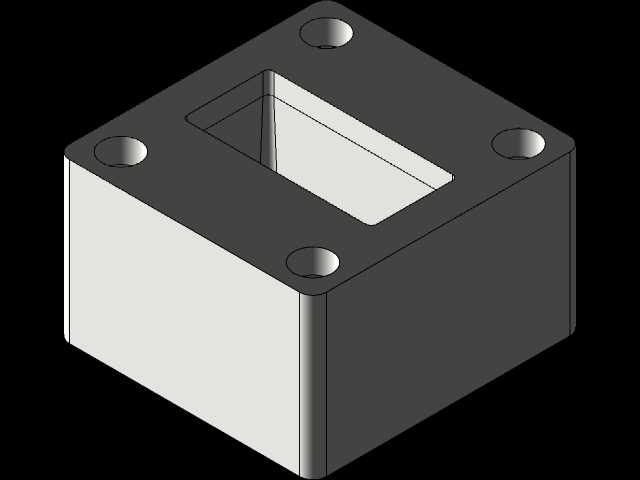

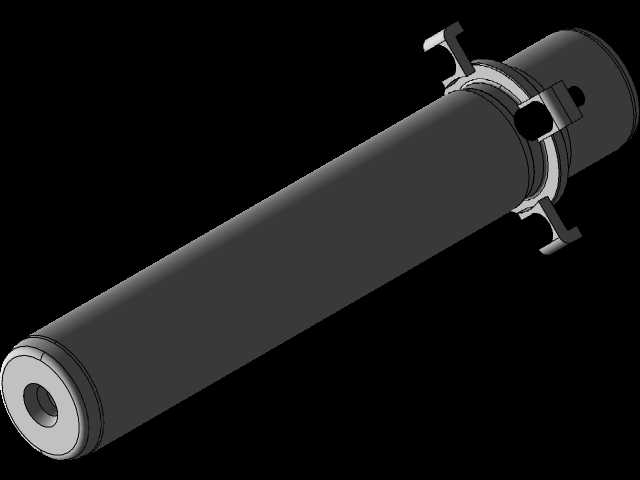

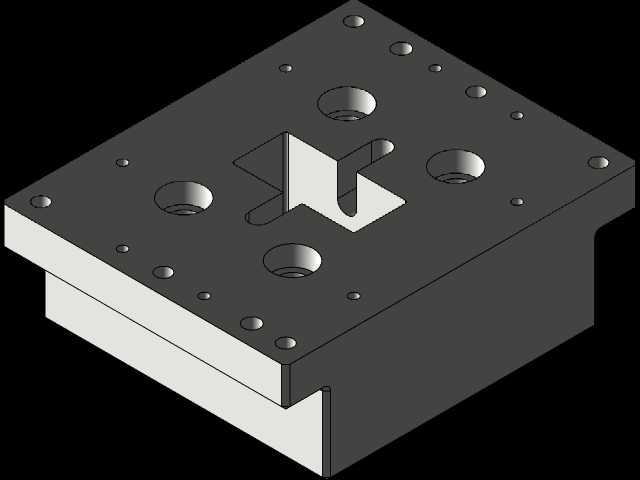

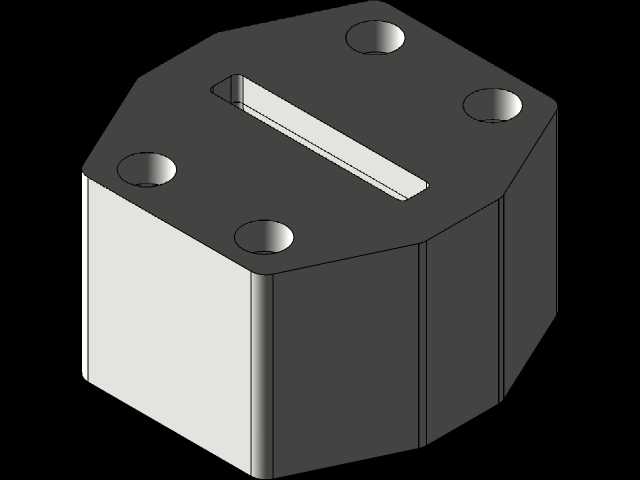

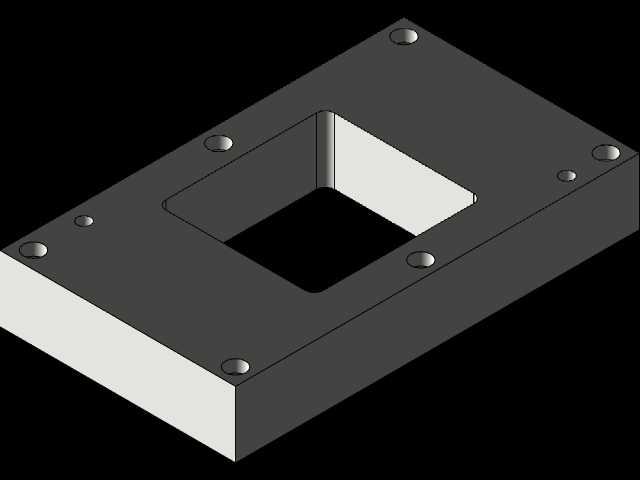

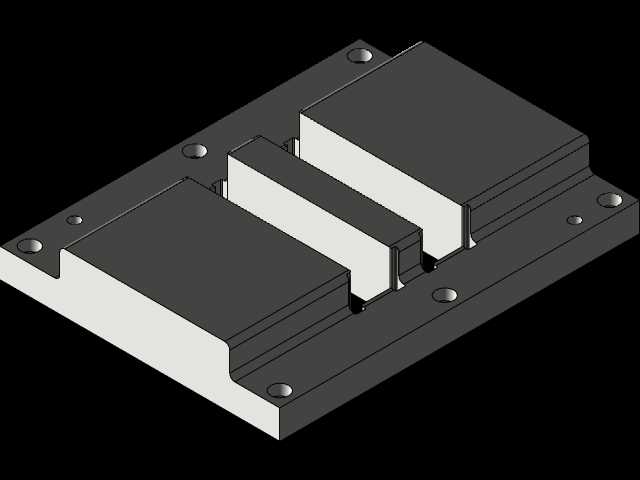

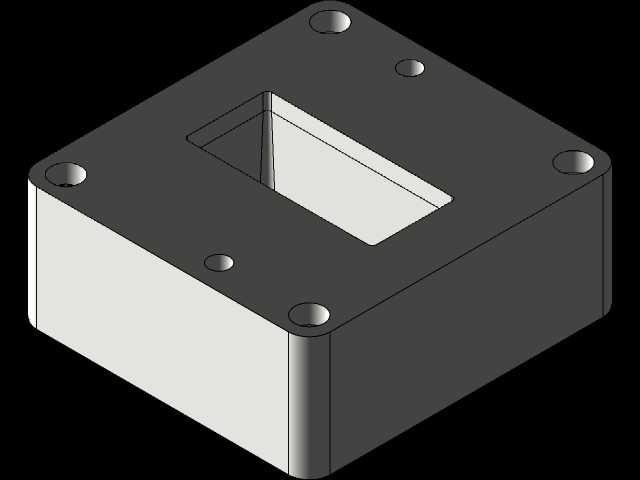

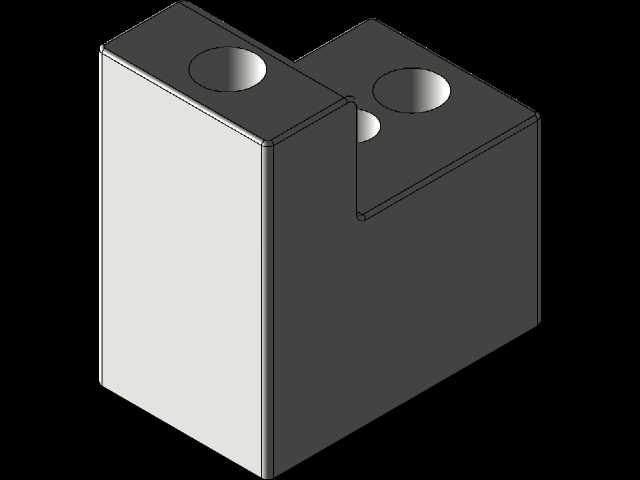

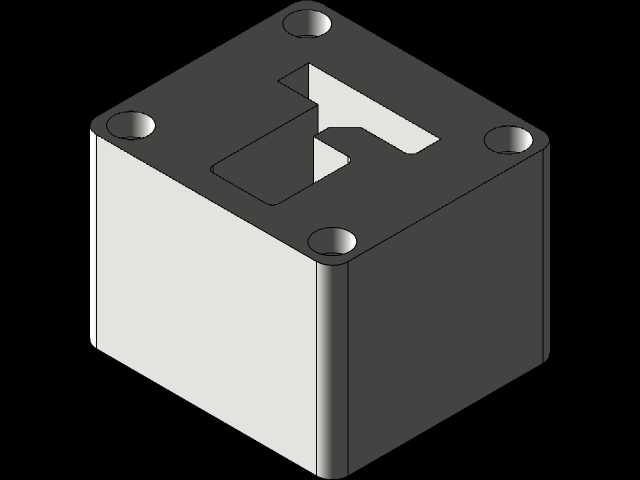

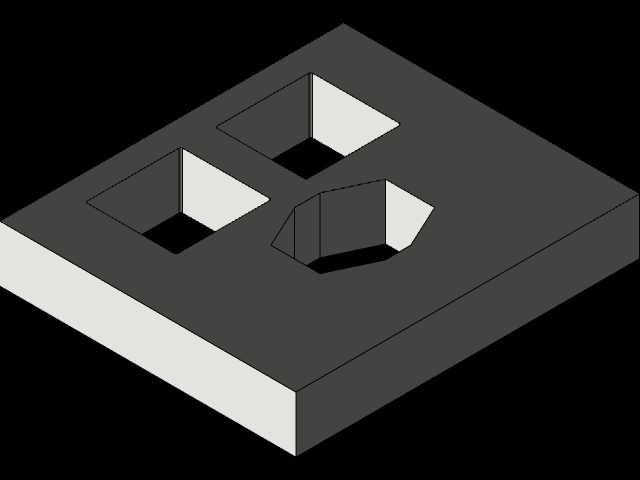

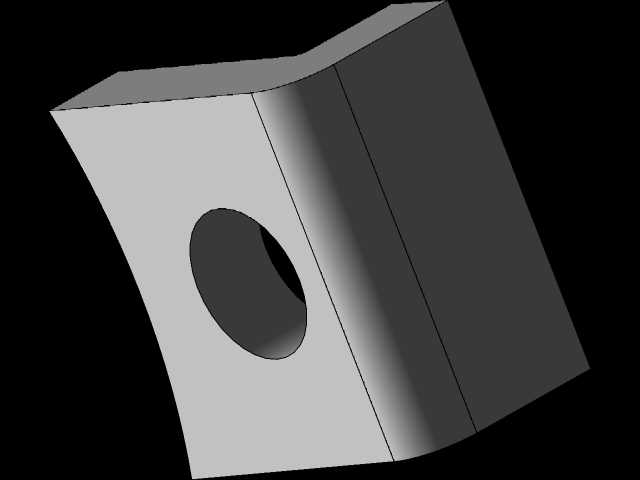

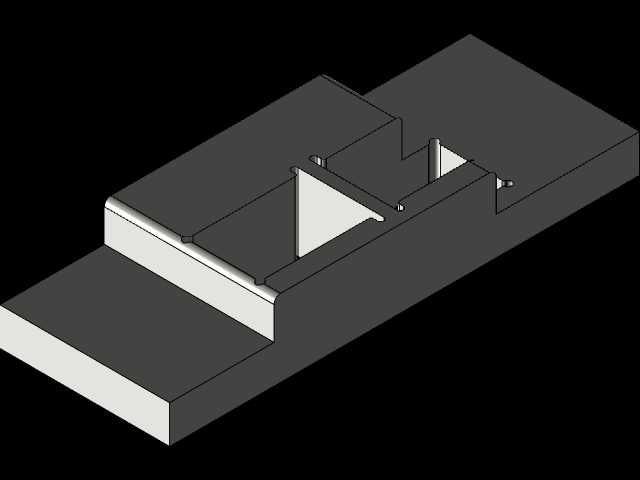

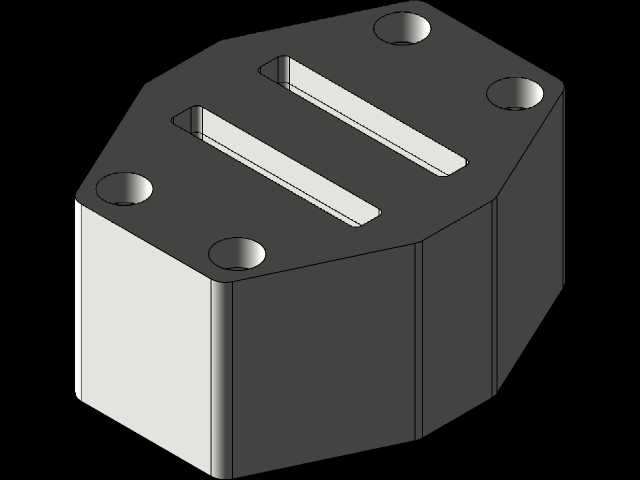

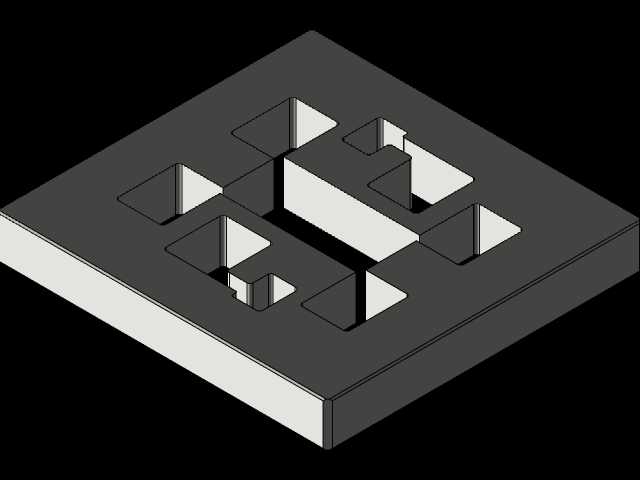

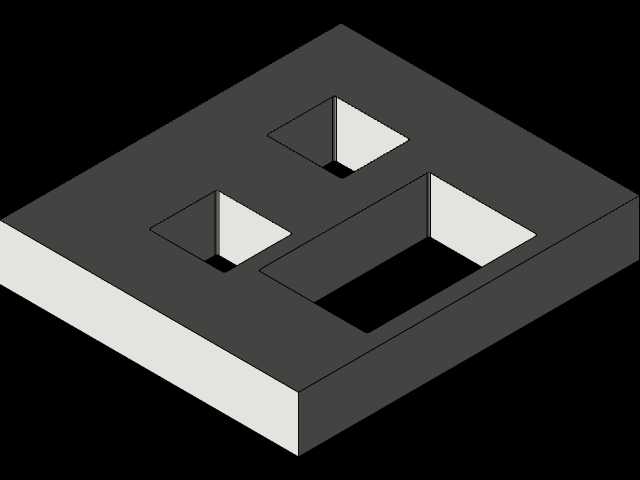

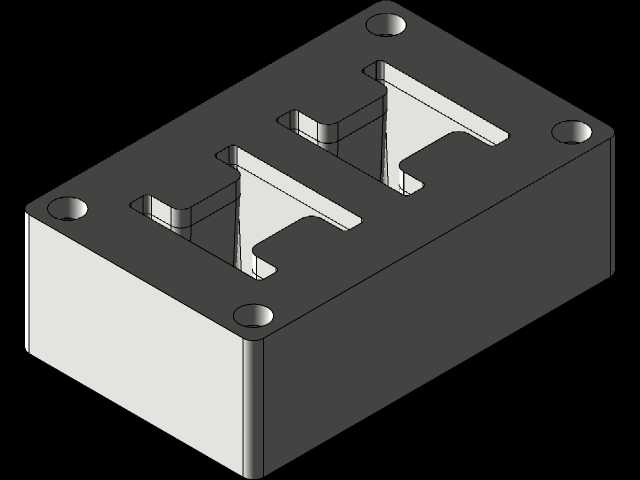

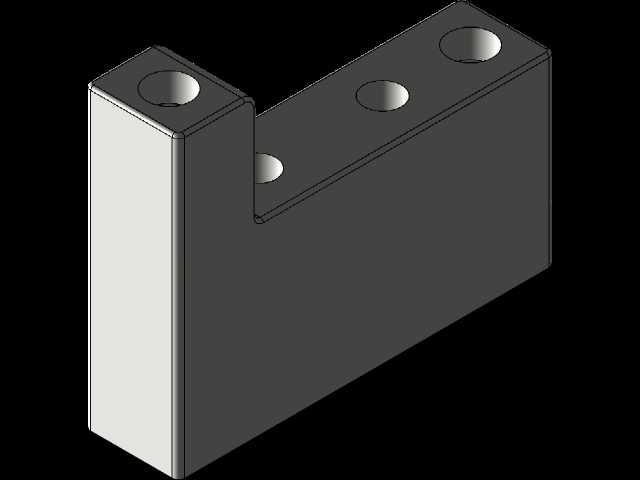

　　结构设计上，模座采用长板式布局，沿送料方向分段设置多组独立工位。灰色区域为模座、固定板、卸料板及导向支撑部件，四角和工位间隔处布置导柱、导套与固定元件，保证上下模合模时的重复定位精度。料带两侧保留载体，用于传递步距并承托半成品；中间蓝色区域按工序逐步切除余料、折弯成形，最终在末端工位完成成品与载体分离。各工位之间需要兼顾冲压力分布，避免冲孔、切边、折弯集中在同一截面导致偏载。对于折弯工位，通常通过浮升销将料带抬离下模表面，使成形后的弯曲部位能够顺利向前送进；对于冲裁工位，则重点控制凸模进入凹模的深度、卸料板压料力以及废料排出路径。

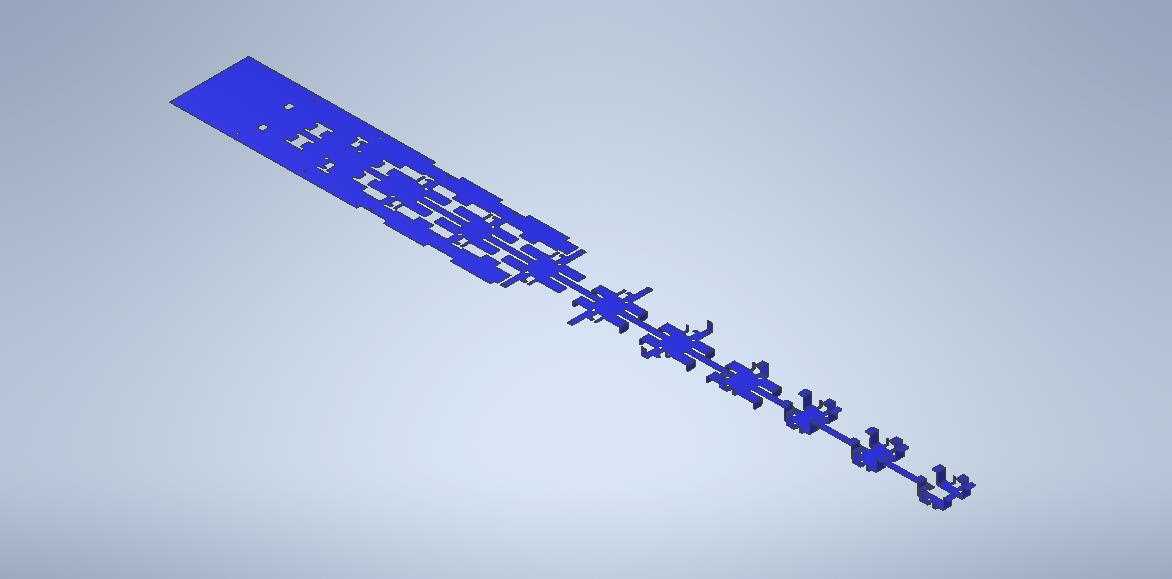

　　设计思路并非单纯把多个工序排成一列，而是要围绕零件成形顺序反复平衡工序能力。先分析成品展开轮廓，确定哪些孔位、缺口和外形必须在早期冲裁，哪些弯曲会改变孔位间距，哪些特征需要放在后段以避免送料过程中变形。料带排样决定材料利用率，也决定模具长度、工位数量和维修难度。载体形式、导正孔位置、搭接桥宽度都要结合料厚与送料方向设定；过窄的载体容易拉弯变形，过宽则降低材料利用率并增加冲裁载荷。

　　在安装边界方面，长模板对平行度和支撑刚性要求较高，模座底面需与压力机工作台贴合，压板位置应避开卸料板行程区和废料下落通道。上模夹持端、下模固定槽、导柱避让空间以及送料机中心线需保持一致。模具闭合后，卸料板应先压紧料带再完成冲切或折弯，开模时顶料与浮升机构要让半成品平稳离开凹模面。维护时可按工位拆解检查冲头磨损、弹簧压力、导正销间隙和折弯块圆角，不必整体报废更换，这也是多工位级进模在批量制造中的重要价值。

　　整副模型把料带、工序件、模座和导向件之间的空间关系表达得较清楚，适合用于冲压工艺排样评审、模具结构教学、干涉检查以及自动化送料方案确认。通过三维状态可以提前发现折弯件与卸料板、浮升销与凹模、送料步距与导正机构之间的潜在冲突，从而在加工装配前优化工位布局。
