汽车钥匙毛坯级进冲压工装结构

　　这套三维结构围绕汽车钥匙毛坯的连续冲压成形展开，核心是将薄金属板料在一套模内依次完成定位、冲孔、冲裁与分离，避免单工序模反复装夹带来的累积误差。现场使用时，条料沿送料方向进入模架，先由导正销对前工位孔位进行精定位，再在后续工位完成钥匙轮廓外形冲切；各工位之间保留必要的搭边宽度，既保证料带在高速送进过程中有足够刚性，也便于废料与成品顺利排出。

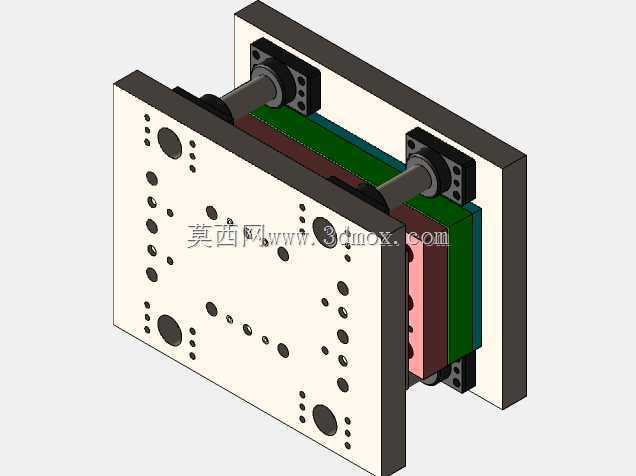

　　从结构布置看，上下模板采用厚实板件承载，工作面分布多组螺钉孔、销钉孔和避让孔。螺钉提供锁紧力，圆柱销承担精确定位，孔位按受力区域分散布置，避免合模时局部应力集中。两侧导柱、导套组成稳定导向系统，导柱端部通过安装座固定于模板，合模过程中先导向后冲切，能够抑制凸、凹模之间的偏载和侧向错位。对于钥匙毛坯这类小尺寸薄片零件，刃口间隙很小，导向精度直接影响毛刺高度和刃口寿命。

　　模内分层可以看到凹模板、固定板、卸料板及垫板等典型冲压模组成部分。卸料板在冲压后将条料从凸模上剥离，同时在冲切前压紧材料，减少板料翘曲；垫板用于分散凸模传递的高压，防止模板局部压陷。不同颜色区域对应不同功能板件，便于在三维评审时检查装配顺序、厚度匹配和运动干涉。冲孔工位负责钥匙上的安装孔或定位孔，冲裁工位负责外形轮廓，工位间距需要结合送料机步距、零件展开尺寸和废料强度综合确定。

　　设计思路上，优先保证模具闭合高度与目标压力机安装空间匹配，同时控制模板外形尺寸，使压板、槽口和吊装位置不与机床滑块、工作台发生干涉。上模安装面需适配压力机滑块模柄或压板区域，下模则要预留送料通道和落料空间。钥匙毛坯批量大、外形一致性要求高，采用级进方式可以减少人工取放，提高节拍稳定性；刃口部分应按材料厚度选取合理间隙，并在易损位置考虑镶块化维护，使修磨和更换不必整体拆解模板。整体结构兼顾连续生产、导向精度、排料安全与后期装拆维护，适合小尺寸金属冲压件的工艺验证和模具结构设计参考。
