摩托车转向连接把手结构设计

　　日常做两轮代步车结构拆解时，车把连接段的设计往往是容易被忽略的细节，这个把手结构针对跨骑类车型的转向连接需求做了针对性的结构优化，核心是实现24mm直径车把杆与44mm叉接安装位的刚性连接。从实际装车场景来看，这个部件位于车辆转向系统的前端，直接承接骑手施加的转向力矩，同时要承载车把上加装的控制开关、刹车手柄、油门转把等附属部件的安装载荷，日常行驶中还要承受路面颠簸传递过来的交变冲击，对结构的连接刚性和抗疲劳性能有明确要求。

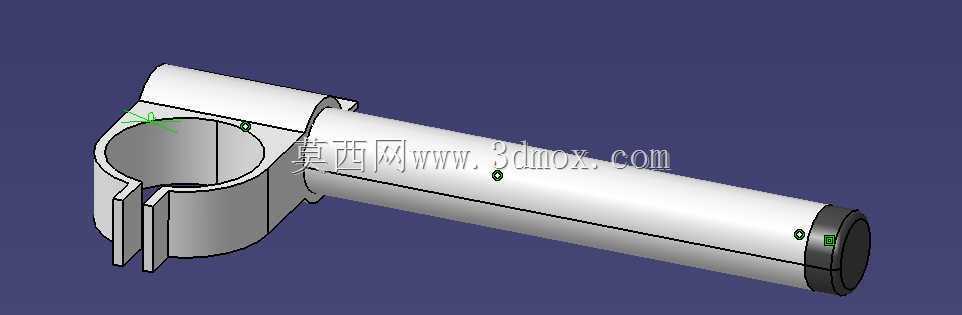

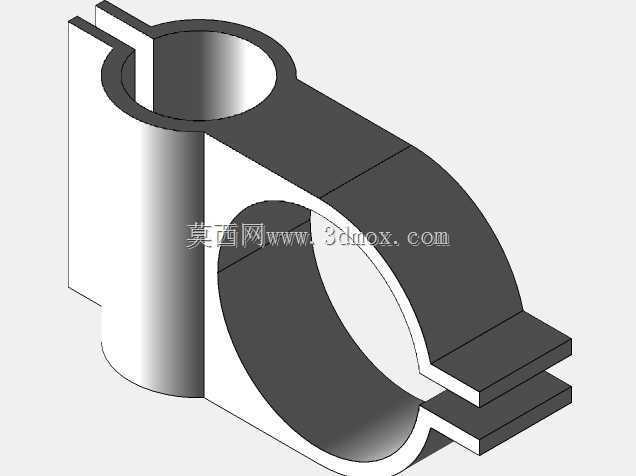

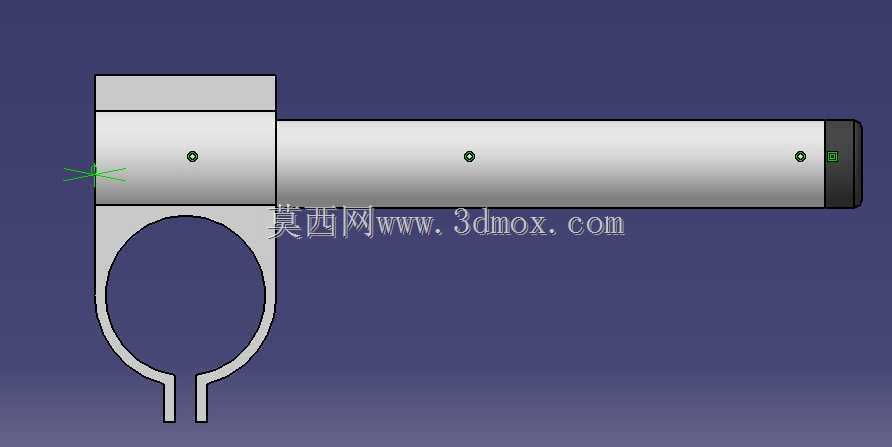

　　设计过程中首先明确了安装边界：叉接端采用开口抱箍式结构，44mm的内径尺寸适配主流车型上联板的安装柱直径，开口处预留的锁紧缝宽度控制在合理范围，配合螺栓锁紧时可以产生足够的抱紧力，避免转向过程中出现相对滑移，抱箍两侧的凸耳做了加厚处理，对应螺栓过孔的位置做了局部沉台设计，既保证螺栓锁紧时的接触面平整度，也避免应力集中导致的凸耳断裂。杆体部分采用等直径24mm的圆管结构，这个尺寸是行业内通用的车把安装直径，适配绝大多数市售的车把控制配件，不需要额外做变径处理就能直接装配油门转把、离合手柄支座等部件，杆体末端做了收口限位结构，防止装配在杆上的部件在长期振动中出现轴向窜动脱出。

　　从功能特性上看，这个结构没有多余的冗余设计，所有特征都服务于实际装配需求：杆体与抱箍端采用一体化衔接，衔接位置做了大圆弧过渡，避免直角连接处的应力集中，在承受大转向力矩时不会出现衔接处断裂的问题；杆体上预留的几个定位小孔，分别对应开关线束的固定点、平衡块的安装位，装配时可以直接用卡箍穿过小孔固定线束，避免线束在车把转动过程中出现拉扯磨损；抱箍端的开口方向做了角度偏移，不是正对杆体轴线，这个角度是根据实车转向时的安装角度确定的，装车后抱箍的锁紧螺栓位置刚好处于方便工具操作的侧面，不需要拆卸周边其他部件就能完成锁紧或者拆卸调整。

　　实际建模过程中需要重点关注几个配合尺寸的公差控制：抱箍内径的尺寸公差要控制在合理范围，过松会导致锁紧后仍有间隙，转向时出现旷量，过紧则会导致安装时无法顺利套入安装柱，甚至抱紧时出现应力开裂；杆体的外圆圆柱度公差要满足要求，保证油门转把等滑动部件能顺畅转动，不会出现卡滞；各个安装孔的位置度要和实车安装点位匹配，避免出现装配时孔位错位的问题。另外整个部件的壁厚设计做了梯度优化，抱箍位置因为要承受锁紧力和转向力矩，壁厚做了加厚处理，杆体中间段因为主要承受弯曲载荷，在保证刚性的前提下适当调整壁厚，兼顾整体重量控制，不会出现车头过重影响转向灵活性的问题。

　　从应用拓展性来看，这个结构的尺寸参数可以根据不同车型的需求做调整，比如针对越野车型可以适当加大抱箍的连接尺寸，杆体部分也可以根据需求调整长度，适配不同宽度的车把改装需求，整体的结构逻辑是通用的，只需要调整对应尺寸参数就能适配不同排量、不同类型的两轮车型转向连接需求。
