压铸底座结构设计三维数模

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780386
  • 压铸底座结构设计三维数模
  • 压铸底座结构设计三维数模

  在压铸生产的工装配套体系里,这类底座是整套压铸工装的核心承载基准件,日常应用场景覆盖中小型铝合金压铸件的生产工位,直接承担压铸模具的定位承托、合模受力传导、配套管路与执行元件的安装固定功能。从实际生产的使用逻辑来看,这类底座的设计首先要匹配对应吨位压铸机的工作台安装边界,所有安装孔位的位置度公差需要控制在0.02mm以内,才能保证模具上机后不会出现偏移错位,避免合模过程中出现飞边、错模等常见的压铸缺陷。

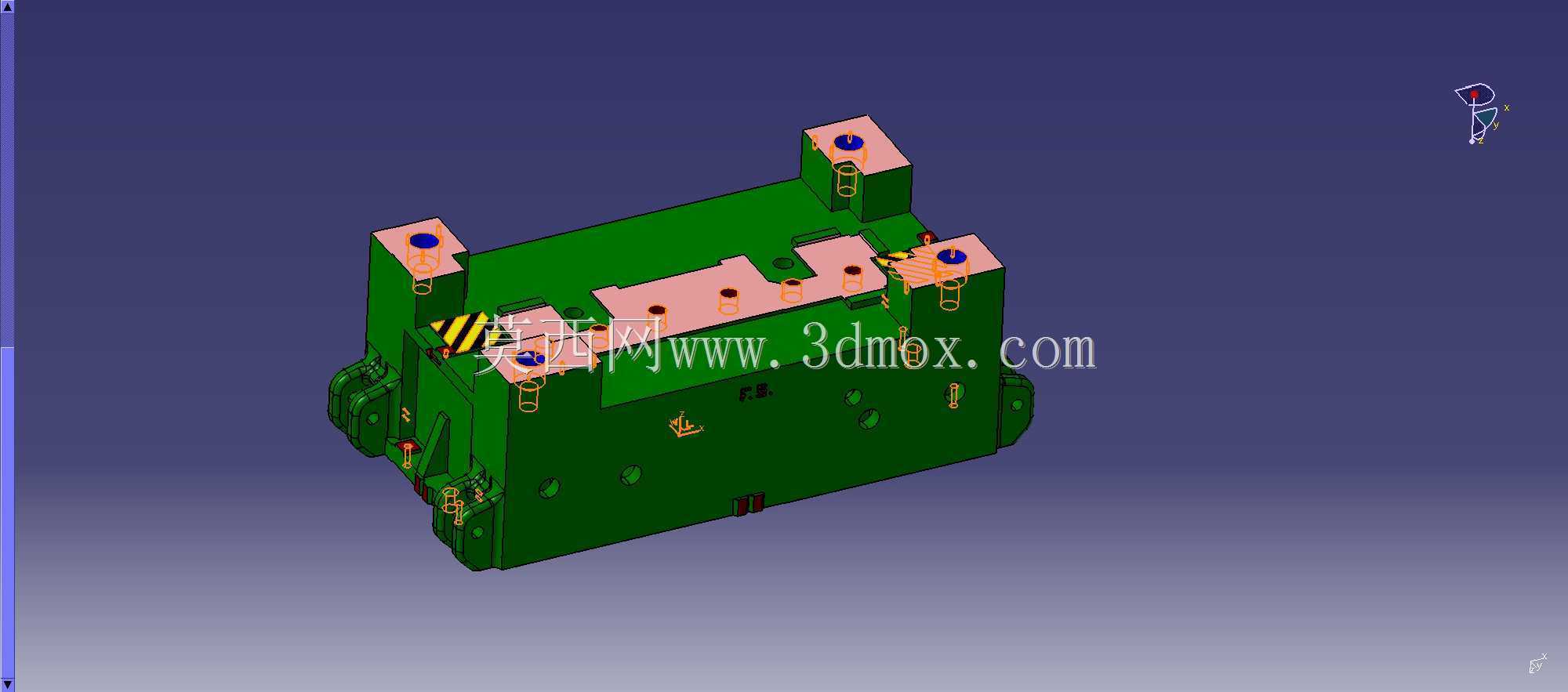

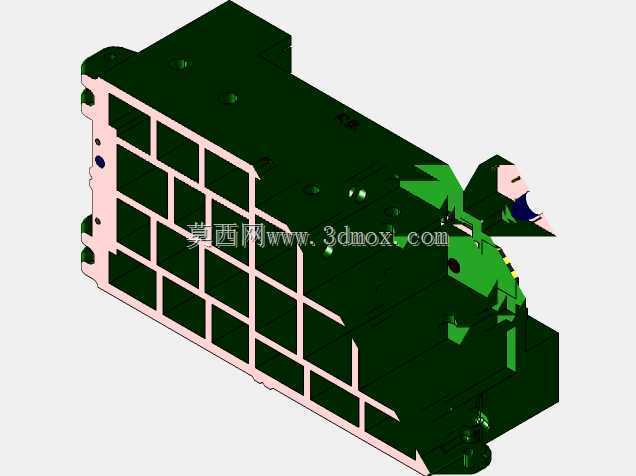

  从结构设计思路上看,整体采用一体化铸造成型的主体结构,主体壁厚根据受力分布做差异化设计,主承载区域壁厚保留足够的刚性余量,非受力区域做均匀的减重挖槽,既控制整体自重,又能避免铸件在冷却过程中出现壁厚差过大导致的缩孔、变形问题。顶面的多个凸台结构是核心的定位安装面,每个凸台上的安装孔都做了锪平处理,保证模具安装时的贴合面平面度满足要求,凸台的高度差经过精确核算,刚好适配对应模具的安装支脚高度,不需要额外加装调整垫片就能完成初步定位。

  侧面预留的多个安装位,分别对应冷却管路接口、行程开关安装支架、液压抽芯组件的固定座,这些接口的位置在建模阶段就已经和配套的液压、冷却元件做了干涉校验,实际装配时不需要二次打孔修配,能直接完成元件安装。底座边角位置的吊环安装孔,是按照整体起吊的承重要求设计的,每个吊点的位置都经过重心核算,起吊时能保持整体水平,不会出现倾斜磕碰的问题。底座底部的定位键槽,是和压铸机工作台T型槽配合的定位结构,键槽的宽度公差严格按照H7级精度设计,安装时能快速完成和机床的定位找正,大幅减少上机调试的时间。

  从安装边界来看,整体的长宽尺寸完全适配对应吨位压铸机的工作台有效安装范围,所有向外伸出的结构都不会超出机床的安全防护边界,侧面的管路接口位置预留了足够的扳手操作空间,日常维护拆装管路时不需要拆卸周边的其他附件。主体上分布的多个油孔、气孔,是对应模具顶出机构的油路和气路通道,孔道的走向在建模时做了圆滑过渡处理,避免出现直角拐点导致的油路阻力过大、气路吹扫不顺畅的问题。顶面的警示标识区域是预留的安全标识粘贴位,位置刚好在操作人员的可视范围内,符合生产现场的安全管理要求。

  这类底座的三维建模过程中,所有的铸造圆角都按照铸造工艺要求做了统一设置,避免出现锐角导致的应力集中问题,同时也能减少铸造过程中出现冷隔、充型不满的缺陷。安装孔的深度都做了冗余设计,保证螺栓拧入深度满足受力要求,不会出现螺纹啮合长度不足导致的连接失效问题。不同功能的安装面在建模时就做了明确的区分,后续出工程图时可以快速标注对应的形位公差和表面粗糙度要求,加工时只需要对核心安装面做精铣处理,非配合面保留铸造毛坯面即可,能有效控制加工成本,缩短生产周期。在实际生产应用中,这类底座的使用寿命直接和结构刚性相关,设计时通过有限元分析对合模受力状态做了模拟,对受力集中的区域做了加强筋结构优化,保证在满吨位合模受力的情况下,整体变形量控制在允许范围内,不会因为长期受力出现形变导致的模具定位精度下降问题。
