湿式多片摩擦离合器传动结构设计

　　多片式离合器作为动力传动系统中核心的扭矩切换部件，常被布局在变速箱输入轴端、动力输出分动箱、工程机械行走驱动回路中，依靠多组平行布置的摩擦副接触面正压力产生的摩擦力矩，实现主动轴与从动轴之间的动力接合与切断，相比单片式离合器结构，同等径向尺寸下可通过增减摩擦片数量灵活调整额定传递扭矩，适配不同功率等级的动力传输需求。

　　从实际应用场景来看，这类结构广泛覆盖乘用车自动变速箱、工程机械湿式驱动桥、机床主轴变速回路、船舶辅机传动箱等领域，在湿式油浴工作环境下，摩擦片表面的油膜可缓冲接合瞬间的冲击载荷，同时带走摩擦产生的热量，避免局部过热导致的摩擦片烧蚀、翘曲变形问题，相比干式离合器具备更长的使用寿命与更高的接合平顺性，适合频繁启停、带载切换的工况。

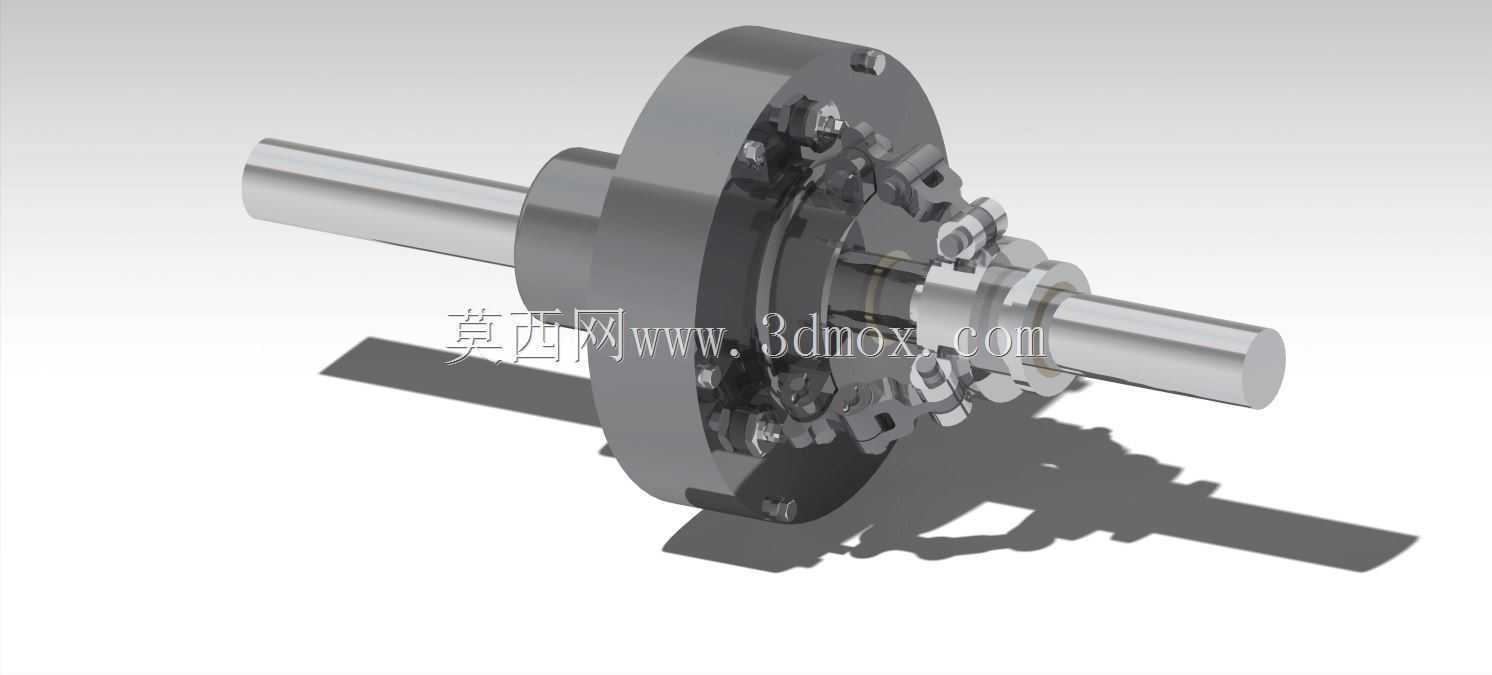

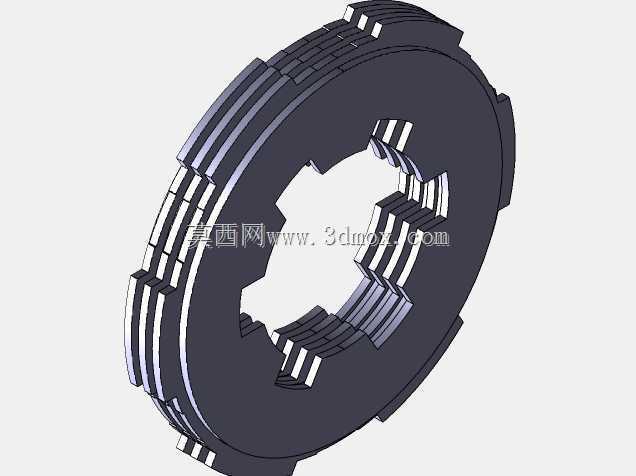

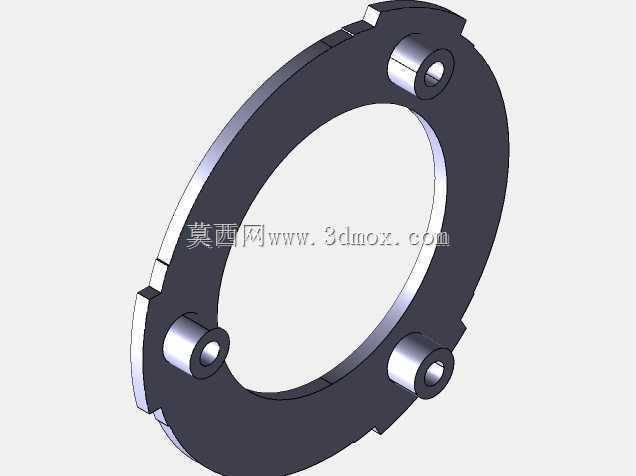

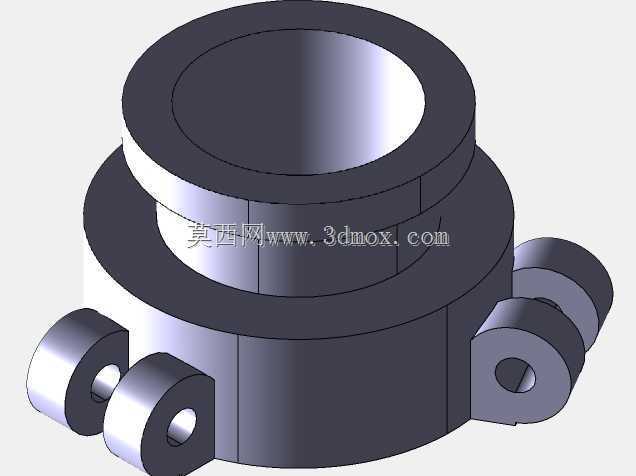

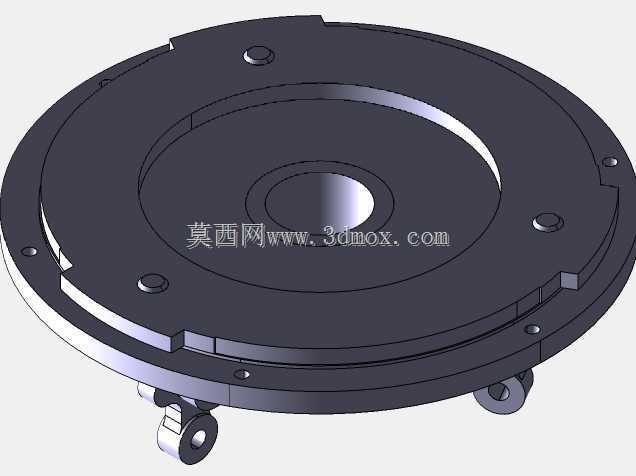

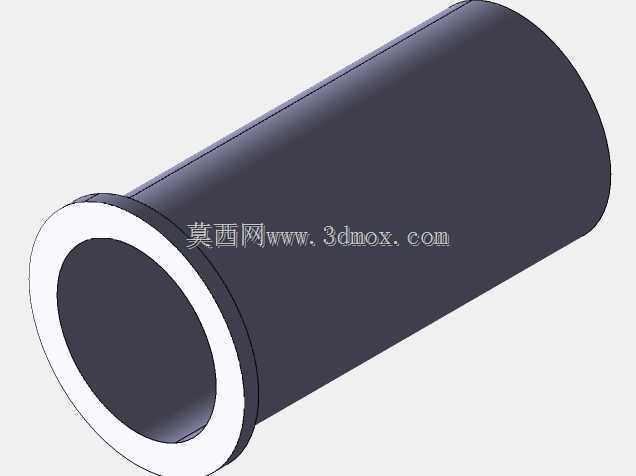

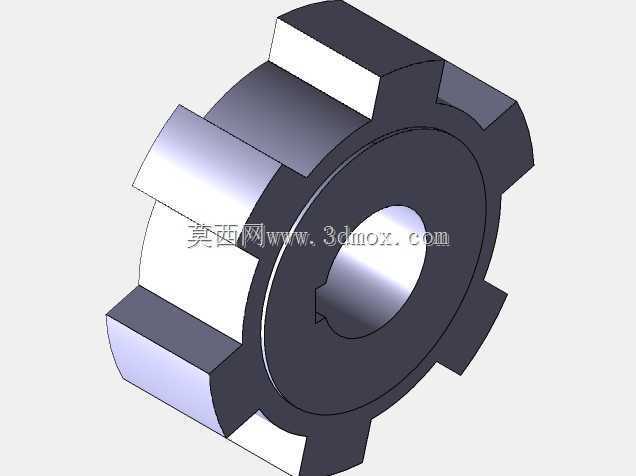

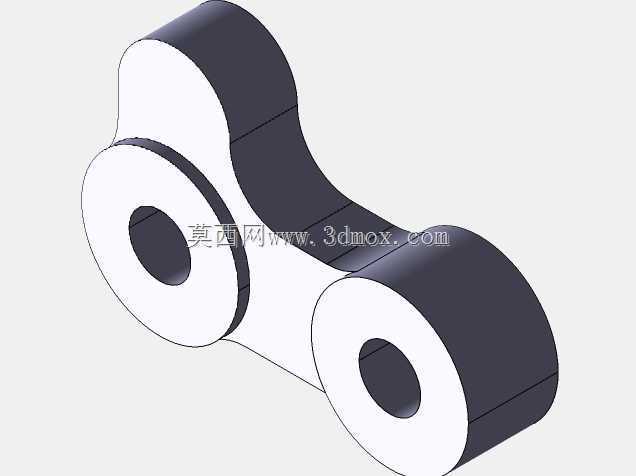

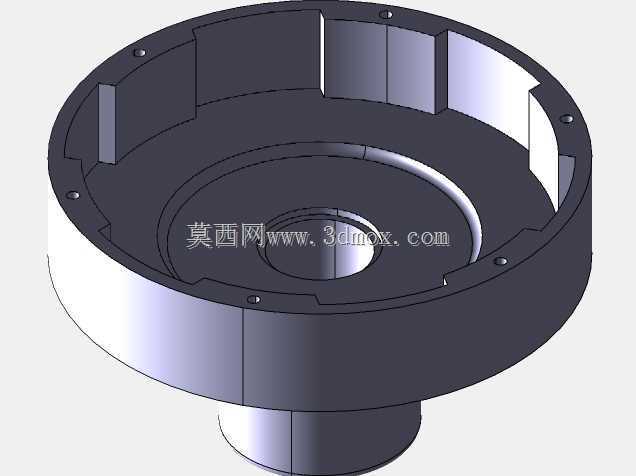

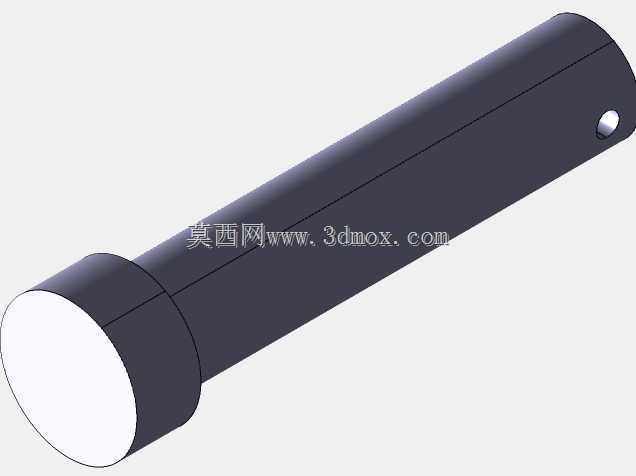

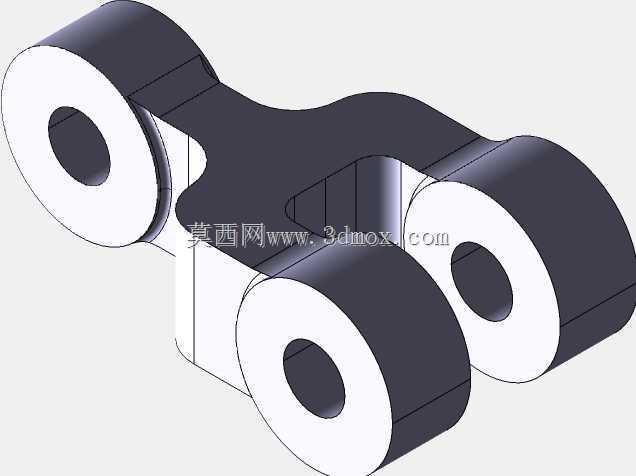

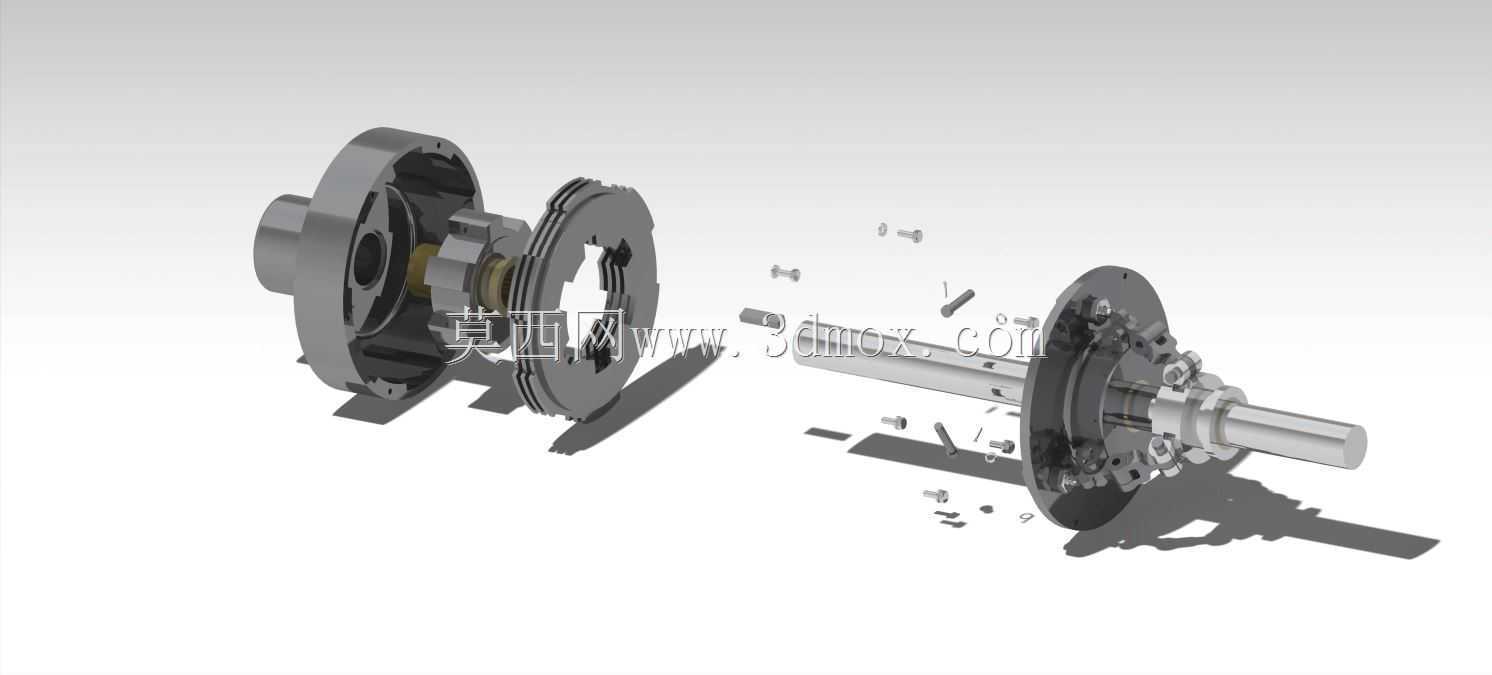

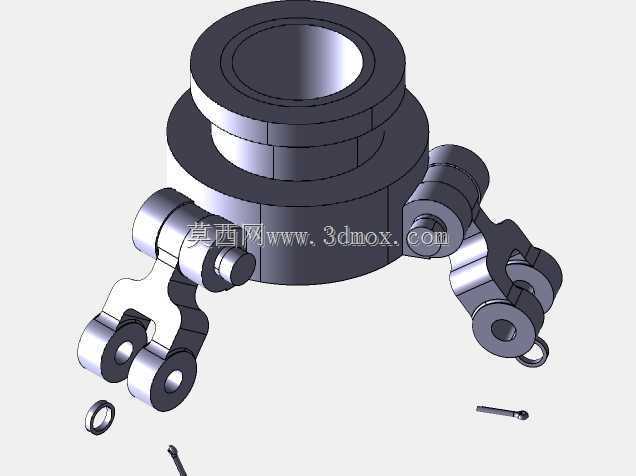

　　结构设计层面，该离合器采用同轴双轴布置形式，主动轴与从动轴通过轴承实现径向定位，保证旋转过程中的同轴度误差控制在允许范围内，避免高速旋转时出现偏磨、振动问题。摩擦组件部分由交替叠放的主动摩擦片、从动钢片组成，主动摩擦片通过外花键与离合器外壳连接，随主动轴同步旋转，从动钢片通过内花键与从动轴毂连接，可沿轴向做小范围滑动；当压紧机构施加轴向压力时，所有摩擦片被压紧在压盘与承压盘之间，依靠接触面摩擦力将主动轴扭矩传递至从动轴，压力解除后，回位弹簧推动压盘复位，摩擦片之间出现间隙，动力传递切断。

　　设计过程中需要重点考量的参数包含摩擦副数量、摩擦片内外径尺寸、轴向压紧力大小、花键配合精度几个维度。摩擦片内外径的比值通常控制在0.6-0.7区间，保证摩擦面各点线速度差处于合理范围，避免外径处磨损过快；摩擦片总数量根据额定传递扭矩计算确定，同时需要预留15%-20%的扭矩储备系数，应对短时过载工况，避免出现打滑烧片问题。花键配合采用渐开线花键结构，相比矩形花键具备更高的对中精度与承载能力，齿侧间隙控制在0.03-0.08mm区间，既保证摩擦片可灵活轴向滑动，又避免旋转过程中出现冲击异响。

　　安装边界方面，该离合器整体为回转体结构，安装时需要保证主动端、从动端的连接轴同轴度公差不大于0.05mm，外壳安装止口与轴的同轴度公差不大于0.03mm，避免安装偏差导致的旋转偏载。轴向安装尺寸需要预留3-5mm的间隙，保证离合器分离状态下摩擦片之间有足够的分离间隙，避免带排扭矩问题；径向尺寸需要匹配安装腔体的内部空间，保证旋转过程中外圆与腔体内壁无干涉，同时预留足够的润滑油流通通道，保证湿式工作状态下润滑油可顺利进入摩擦副之间，实现冷却与润滑效果。

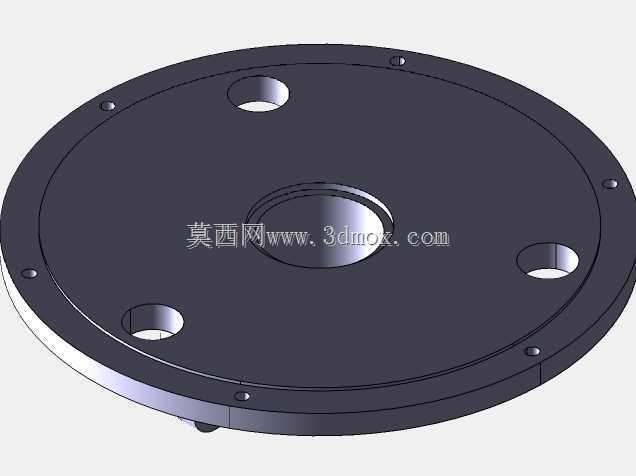

　　功能特性上，该结构可通过调整轴向压紧力实现半联动状态下的扭矩平滑传递，在车辆起步、设备软启动场景下可逐步提升传递扭矩，避免动力突然接合导致的传动系统冲击，保护后端齿轮、轴承等零部件不受冲击载荷损坏。摩擦片表面采用粉末冶金摩擦材料，具备高摩擦系数、耐磨损、耐高温的特性，在长期滑摩工况下仍能保持稳定的摩擦性能，不会出现摩擦系数大幅衰减的问题。压盘与承压盘采用高强度合金钢制造，经过调质处理后具备足够的刚度，避免轴向压紧时出现变形导致摩擦面压力分布不均，出现局部磨损过快的问题。

　　在三维建模过程中，所有配合面均按照实际加工公差要求进行建模，花键齿形按照标准渐开线参数生成，摩擦片表面的油槽结构也做了完整还原，可直接用于后续的工程图生成、装配干涉检查、运动仿真分析工作，也可作为传动系统选型时的结构参考，帮助设计人员快速完成离合器的布局设计与安装空间校核。
