空气压缩机用活塞结构三维设计

　　在通用流体压缩设备的核心做功单元里，活塞是直接决定压缩效率、密封可靠性与运行寿命的关键往复部件，这款针对中小排量空气压缩机设计的活塞结构，完全围绕有油润滑往复式压缩机的实际工况完成结构建模，所有特征都匹配量产加工与装配的实际要求。从实际应用场景来看，这类活塞主要适配排量在0.1-0.6立方每分钟的移动式空气压缩机、小型固定式工业空压机，也可兼容部分制冷压缩机、小型高压气泵的同尺寸缸体配套需求，日常运行中需要在缸套内做高频往复直线运动，通过改变缸内密闭腔室的容积完成空气的吸入、压缩、排出全流程，是把曲轴旋转动能转化为气体压力能的核心传力部件。

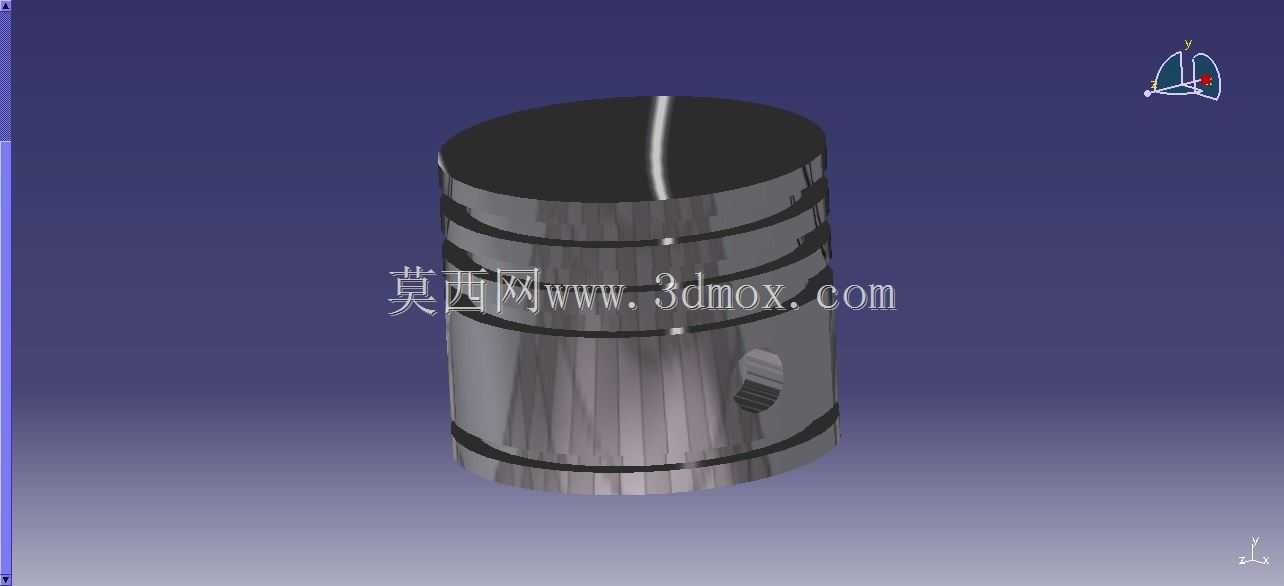

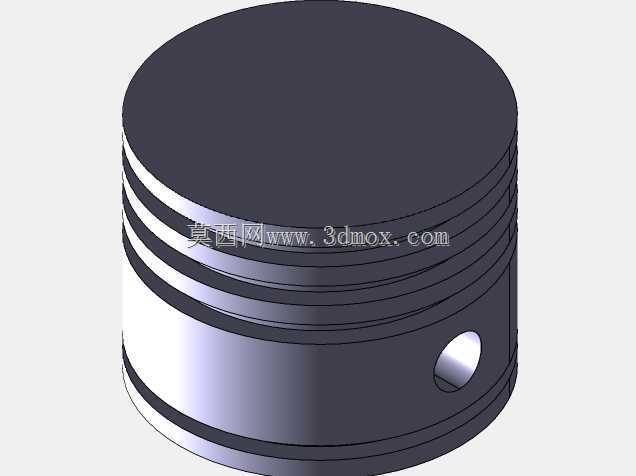

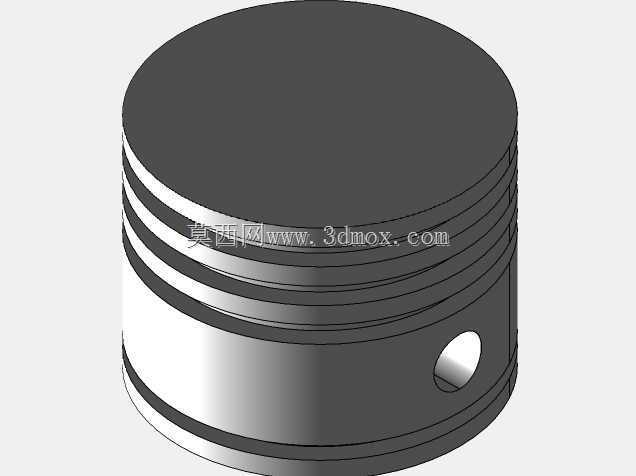

　　从结构功能特性来看，活塞整体采用圆柱回转体构型，外圆柱面加工有多道环形环槽，用来装配气环与油环：气环的作用是填补活塞与缸壁之间的配合间隙，阻止压缩腔的高压气体向曲轴箱泄漏，保证压缩过程的容积效率；油环则负责在下行过程中刮除缸壁上多余的润滑油，避免润滑油窜入压缩腔混入压缩空气，同时在缸壁留下均匀的油膜保证运动副的润滑效果。活塞裙部采用微椭圆的截面设计，这是考虑到活塞工作时顶部直接接触高温压缩气体，热膨胀量大于裙部，同时侧推力作用下裙部会产生机械变形，微椭圆设计可以让活塞在热态工作时趋近正圆，避免出现卡缸、拉缸的故障。活塞侧壁开设的横向销孔，用来装配活塞销，连接活塞与连杆小头，将燃烧膨胀或者曲轴驱动的作用力传递到连杆机构，销孔两端设计有卡簧槽，用来安装孔用挡圈，限制活塞销的轴向窜动，避免销子端部刮蹭缸壁造成缸面损伤。

　　在设计思路上，这款活塞没有采用多余的异形减重结构，完全匹配小型铸铁活塞或者铸铝活塞的加工工艺：顶部采用平顶面设计，加工工艺简单，且平顶面与缸盖平面组成的压缩室余隙容积更容易控制，能有效减少余隙残留的高压气体对吸气效率的影响。环槽的宽度与深度尺寸严格匹配通用标准活塞环的规格，不需要定制非标密封件，降低后期维护的配件成本；环槽之间的环岸高度经过强度校核，能够承受最高1.2MPa排气压力下的气体冲击力，不会出现环岸断裂的失效问题。销孔的位置经过动平衡核算，活塞销中心与活塞中心存在微小的偏心量，这个偏心设计可以让活塞在经过上下止点换向时，平稳完成承压侧的切换，减少活塞对缸壁的敲击噪声，提升整机运行的平顺性。

　　从安装边界与配合尺寸来看，活塞的外径与对应缸套内径采用基孔制间隙配合，配合间隙控制在0.03-0.06mm区间，既保证热态下活塞不会因为膨胀卡滞在缸内，又不会因为间隙过大导致漏气量超标、压缩压力不足。活塞的总高度满足连杆摆动时的运动空间要求，不会在上止点位置碰撞缸盖气门或者阀板，也不会在下止点位置让活塞环脱出缸套工作面。销孔的内径尺寸匹配标准活塞销的外径，采用过渡配合或者小间隙配合，保证传力过程中不会出现销孔与活塞销之间的冲击磨损。活塞顶部没有设置气门避让坑，适配的是阀板布置在缸盖侧的小型空压机结构，安装时只需要按照活塞顶部的朝向标记对准进气侧即可完成装配，不需要额外调整配气相位，装配门槛低，适合批量生产线上的快速组装。

　　在实际工况适配性上，活塞的裙部长度经过优化，足够长的承压面可以减小活塞对缸壁的比压，降低运动过程中的磨损速率，延长整机的大修周期；活塞的重量控制在合理区间，能够减小曲轴连杆机构的往复惯性力，降低整机运行时的振动水平，尤其是对于直联式小型空压机来说，较轻的活塞重量可以降低轴承的载荷，提升轴承的使用寿命。整个模型的所有圆角、倒角特征都按照实际加工要求设置，没有尖锐的棱角，既避免加工过程中出现应力集中导致的零件开裂，也能去除加工毛刺，避免装配过程中毛刺脱落进入运动副造成磨粒磨损。
