卡钳活塞式压缩工装螺杆施压机构

　　这套手动螺杆式卡钳活塞压缩机构，主要面向盘式制动卡钳维护、制动片更换以及小型活塞回位作业场景。现场维修中，制动卡钳活塞在旧摩擦片磨损后会逐步外移，新片装入前必须将活塞平稳压回缸孔；若直接用撬棍或普通虎钳硬顶，容易造成活塞偏载、缸壁拉伤、防尘罩撕裂，甚至使制动液回流冲击主缸。该机构通过双压板跨接卡钳两侧受力面，把旋转手轮的扭矩经梯形螺纹转化为轴向直线推力，使压力始终沿活塞轴线方向作用，避免侧向弯矩传入卡钳本体。

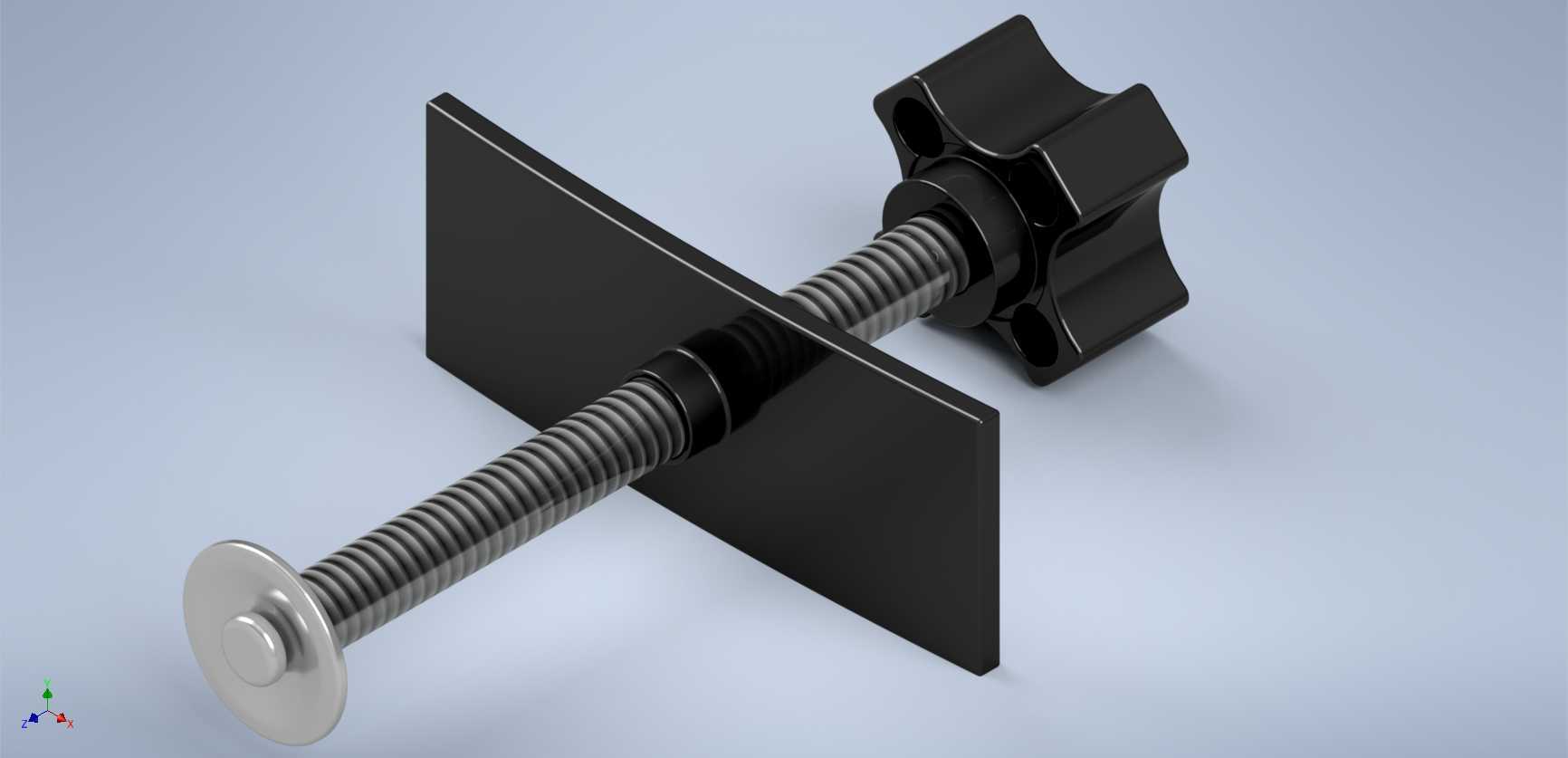

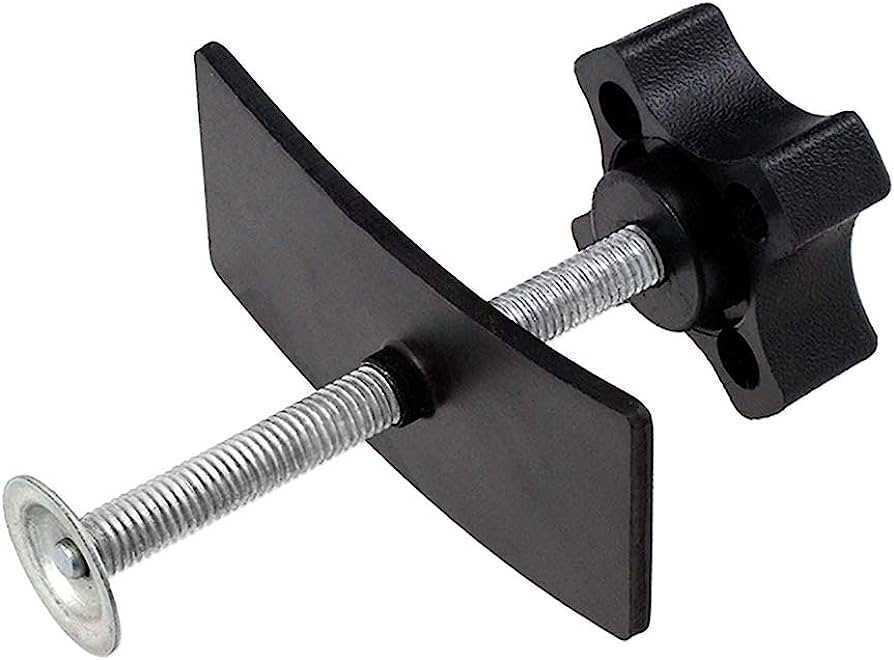

　　从结构布置看，前端采用圆盘形压头，压头端面面积大于常见乘用车卡钳活塞端面，可将集中推力分散到活塞整个端面，减少局部压痕；压头与螺杆端部之间保留小幅回转间隙，施压时压头可随活塞端面自适应贴合，不会因手轮转动而带动活塞旋转。中段长螺杆贯穿两块平行压板，其中一块压板抵靠卡钳外侧缸体端面，另一块通过压头作用在活塞上，旋转星形手轮时两块压板间距缩小，从而形成稳定的相向夹紧力。螺纹段选用大导程梯形螺纹，既保证足够的轴向承载能力，又能在手动操作下获得较快进给行程；螺纹根部设置止推台阶，防止压板过度滑移脱离支撑区。

　　手轮部分采用多翼星形结构，操作者无需额外套筒即可用手掌握持发力，翼缘凸起在沾油环境下仍能提供可靠摩擦；手轮中心与螺杆之间通过成型面传递扭矩，端部做轴向限位，避免反转松卸时手轮脱出。两块压板为平板式受力件，板面宽度覆盖卡钳外侧主要支撑区域，边缘做倒角处理，使用时可快速插入卡钳与活塞之间的狭窄空间。压板中间开设螺杆穿过孔，孔周承受螺纹推进时的主要反力，因此在三维结构中需重点关注孔边压溃与板件弯曲变形，而不是单纯追求外形轻薄。

　　实际使用时，先将螺杆退至足够开度，把两压板分别置于卡钳缸体外侧和活塞压入侧，确认压头与活塞同轴后缓慢旋转手轮。推进过程中阻力会随活塞进入缸孔而变化，若遇到制动液回流阻力，应配合松开制动液储液罐盖或排气螺钉，使活塞能够匀速回位。该机构不依赖气源、电源或液压泵站，适合汽修门店、野外救援、车队保养线以及小型装配工位使用；对于多车型混线维修场景，可通过更换不同直径压头或增加垫块来适配不同尺寸的卡钳活塞。

　　建模时需要把装配关系拆分为手轮、螺杆、压板、压头、限位件等几个功能模块，重点还原螺纹旋合长度、压板开孔位置、压头浮动间隙和手轮回转包络。螺杆有效行程应覆盖常见卡钳活塞从完全外伸到完全回位的位移，压板间距在最大开度下要能越过卡钳壳体轮廓，在最小闭合位置又不能出现螺纹脱扣。手轮外径决定手动操作空间，若外径过大，在轮辋未拆卸或悬架部件遮挡的工位会发生干涉；若过小，则推力输入受限。压板厚度与宽度需兼顾抗弯和插入空间，板边缘到卡钳支撑面的接触宽度应足够，避免局部应力压坏卡钳铸造表面。

　　该结构的设计思路并不追求复杂传动，而是把维修现场最关键的同轴施压、快速进给、手动便携和防偏载四个要求集中到一根螺杆与两块压板上。三维校核时应沿螺杆轴线建立推力路径，检查压头端面与活塞端面的平行度、压板与卡钳支撑面的贴合范围，以及手轮旋转时是否会碰到卡钳导轨、放气螺钉或制动软管。对结构设计人员而言，这类机构虽然零件数量不多，但螺纹承载、接触面摩擦、操作力臂和现场边界空间共同决定了使用可靠性；对设备选型人员而言，它适用于轻中型盘式制动卡钳的活塞回位与压缩作业，尤其适合需要稳定轴向加载、又不便配置动力源的维修工位。
