排气系统用喷嘴声压缩降噪结构

　　在工业动力设备的排气系统设计中，射流噪声一直是困扰现场运维、厂区声环境达标的核心痛点之一，尤其是涡轮类动力设备的排气端，高速气流喷出时形成的湍流剪切层会产生宽频带强噪声，传统阻性消声器往往需要占用较大的安装空间，且在高温、含杂质的排气工况下容易出现消声材料老化、堵塞的问题，而喷嘴声压缩结构正是针对这类场景开发的紧凑式降噪方案。这类结构的核心作用是通过特殊的流道构型，在排气喷出的初始阶段就对射流的大尺度涡团进行破碎，将原本集中在中低频段的强噪声能量打散到更高频段，利用人耳对高频噪声敏感度更低、且高频声波在空气中衰减速度更快的特性，在不显著增加排气背压的前提下实现降噪效果。从结构设计逻辑来看，该声压缩喷嘴采用了渐变式内腔构型，

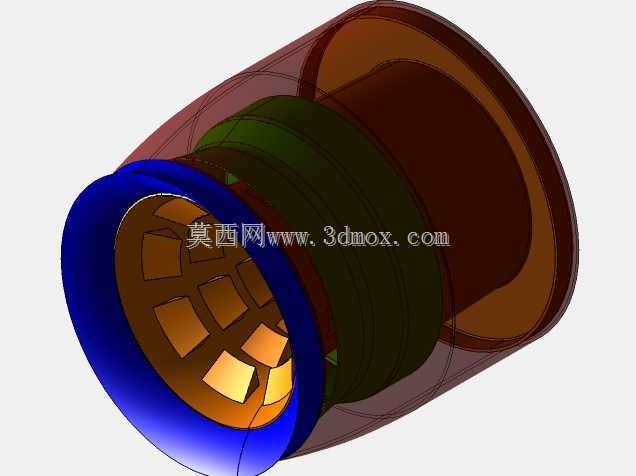

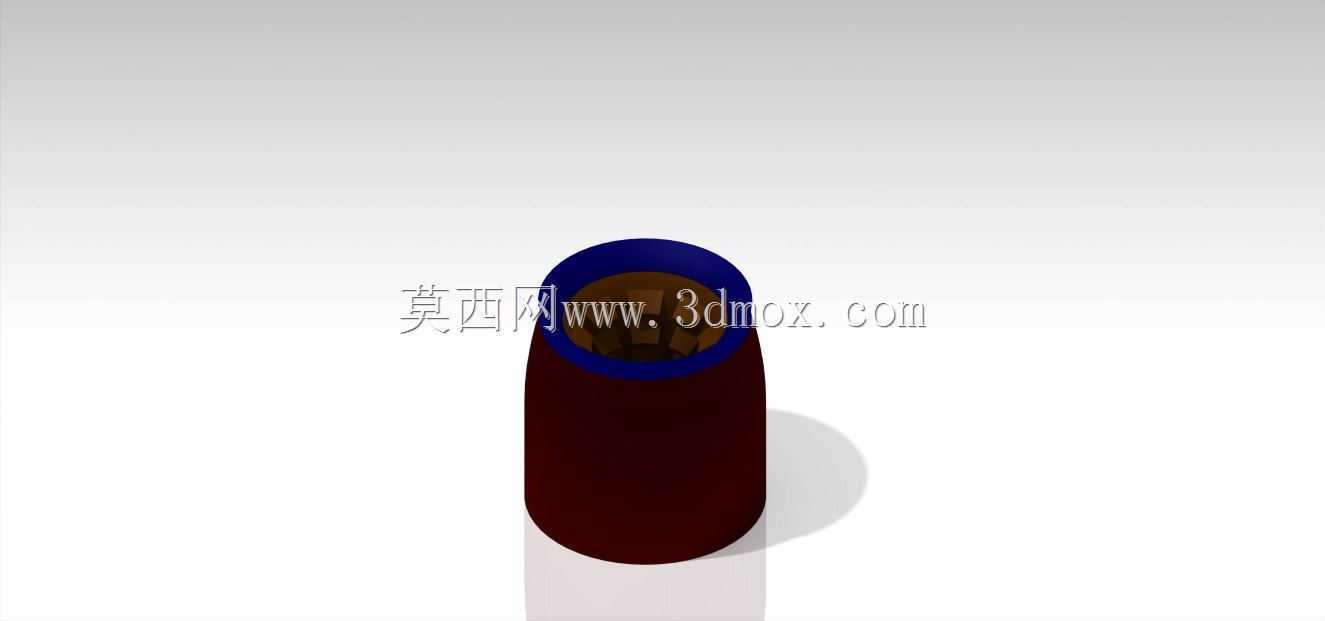

　　入口端为适配排气管道的等径直段，保证与上游管路对接时的流场平顺性，避免截面突变带来的额外局部阻力，中段为平滑收缩的压缩段，通过流道截面的逐步收束对排气射流进行整流，让气流速度分布更均匀，减少因流速不均产生的附加湍流，出口端则设置了环形的声耦合腔，也就是模型中深蓝色的环形结构，这个腔体的尺寸经过流场与声场联合仿真校准，能够在射流喷出的边界层位置形成特定频率的声反馈，对冲射流剪切层内的大尺度涡旋脱落频率，从噪声源头上降低峰值噪声的强度。外形尺寸方面，该结构整体为类圆柱构型，主体段外径与常规同通径排气管道的法兰外径匹配，不需要额外设计变径转接结构就能直接对接现有管路，整体轴向长度仅为同通径阻性消声器的三分之一左右，

　　对于安装空间受限的移动动力设备、舱内布置的动力单元来说，这种紧凑的尺寸优势非常明显。安装边界上，结构两端均预留了标准管路对接的配合面，可采用法兰连接或者焊接方式固定，安装时需要保证结构的轴线与上游排气管道的轴线同轴度偏差不超过千分之五，避免偏流导致的降噪效果下降以及额外的结构振动。在实际工况适配中，这类喷嘴声压缩结构不需要填充任何消声吸声材料，内部为全金属光滑流道，能够耐受数百摄氏度的高温排气，也不会被排气中携带的少量油污、积碳颗粒堵塞，长期运行的维护成本远低于传统消声结构，在涡轮发电机组、小型燃气轮机、工业风机的排气端都有广泛的应用场景。设计过程中需要重点平衡两个核心参数，一是收缩段的锥角角度，

　　锥角过大会导致气流在压缩段出现壁面分离，反而增加额外的湍流噪声，锥角过小则会拉长结构整体长度，失去紧凑性优势；二是出口环形声腔的深度与宽度，这两个参数直接决定了能够对冲的涡旋脱落频率，需要根据目标工况的排气流速、噪声峰值频段进行针对性匹配，才能实现最优的降噪效果。从流场特性来看，气流经过该结构后，出口处的射流核心区长度会比普通直喷嘴缩短40%左右，射流与周围静止空气的混合速度更快，能够有效降低射流冲击下游区域的气动载荷，同时因为流道整体的阻力损失控制在合理范围内，不会对上游动力设备的运行效率产生明显影响。在三维建模过程中，需要重点保证内腔曲面的连续性，所有过渡位置都要采用G2连续的曲面构型，避免出现折线、尖角等结构，防止在这些位置产生局部的气流涡流，建模完成后还需要结合CFD流场仿真对局部型面进行微调，确保壁面处的气流流速梯度变化平缓，不会出现局部高速区带来的附加噪声。对于结构设计从业者来说，这类紧凑式降噪结构的设计思路跳出了传统消声器“靠材料吸声、靠腔体扩容”的固定框架，从噪声产生的源头——射流涡团的控制入手，用更小的体积、更低的维护成本实现同等甚至更优的降噪效果，在对设备重量、安装空间有严格限制的场景下，是非常值得参考的降噪方案选型方向。
