内燃机用带环槽活塞结构三维设计

　　活塞作为内燃机往复运动机构里的核心承压部件，其结构设计直接决定了动力输出效率、密封可靠性与整机运行寿命，在车用汽油机、柴油机、小型通用动力机组甚至部分往复式压缩机里都承担着不可替代的作用。日常工况下，活塞需要在气缸套内完成高频往复直线运动，顶部承接燃烧室爆燃产生的高压燃气推力，通过活塞销将力传递给连杆，最终带动曲轴旋转完成动力输出，整个工作循环里要同时承受高温燃气冲刷、交变机械载荷冲击、侧压力带来的摩擦损耗，对结构合理性的要求远高于普通静止结构件。

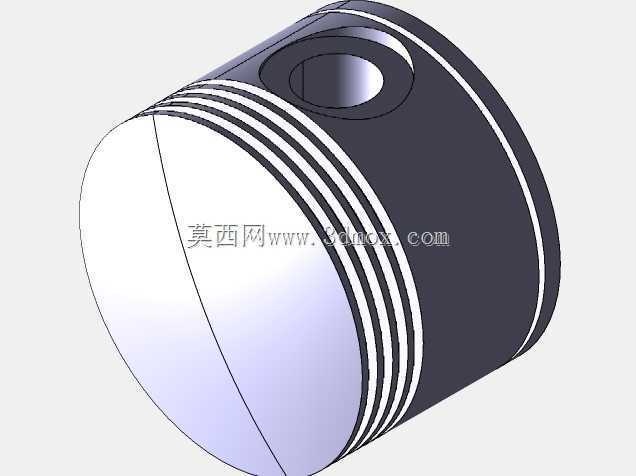

　　从结构设计逻辑来看，这款活塞的头部设置了多道平行环槽，是用于安装气环与油环的核心结构，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失、机油变质，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳、排放超标。环槽的宽度、深度以及相邻环槽之间的岸高尺寸，都需要匹配对应缸径的活塞环规格，同时要预留热膨胀余量，避免发动机高负荷工况下活塞头部受热膨胀后出现环槽卡滞、活塞环断裂的故障。活塞销孔采用贯穿式设计，孔位轴线与活塞轴线垂直相交，销孔内部需要加工出合适的配合公差，既要保证活塞销能够顺利装配，又要避免配合间隙过大导致工作过程中出现敲击异响、销座开裂的问题，销座位置与活塞主体之间做了平滑过渡的加强结构，用来分散活塞销传递的集中载荷，降低应力集中带来的疲劳失效风险。

　　活塞的裙部设计为近似椭圆形的型线，而非正圆形结构，这是因为活塞工作时头部温度高于裙部，热膨胀量更大，同时活塞在侧压力作用下会产生机械变形，椭圆形裙部可以在热态、受力状态下适配气缸套的圆形内壁，保证活塞往复运动时的导向精度，避免出现拉缸、敲缸的问题。裙部的表面粗糙度也有明确要求，既要保证与气缸壁之间的摩擦阻力足够小，又要能够留存一定厚度的润滑油膜，降低长期运行的磨损量。

　　在安装边界层面，这款活塞的外径尺寸需要与对应规格的气缸套内孔保持严格的配合间隙，间隙过小会导致热态下活塞胀死在气缸内，间隙过大则会出现密封不良、敲缸异响的问题；活塞销孔的直径需要匹配对应尺寸的活塞销，同时要和连杆小头的衬套孔径保持同轴度要求，装配时需要保证活塞环的开口位置错开，避免开口对齐导致燃气泄漏。整个活塞的重量也需要严格控制，同一台发动机内的多个活塞重量差要控制在极小的范围内，避免曲轴运转时出现动平衡超差，导致整机振动过大、轴承过早磨损。

　　从建模逻辑来看，构建这个活塞模型时，首先要以活塞轴线为基准建立旋转特征生成主体轮廓，再通过拉伸切除生成活塞销孔结构，之后通过环形切除生成各道活塞环槽，最后对销座位置、裙部边缘做圆角过渡处理，所有特征的尺寸标注都要符合机械加工的工艺要求，避免出现无法加工的锐角、薄壁结构，同时要考虑铸造或锻造毛坯的拔模角度，保证模型能够直接对接后续的工艺设计环节。
