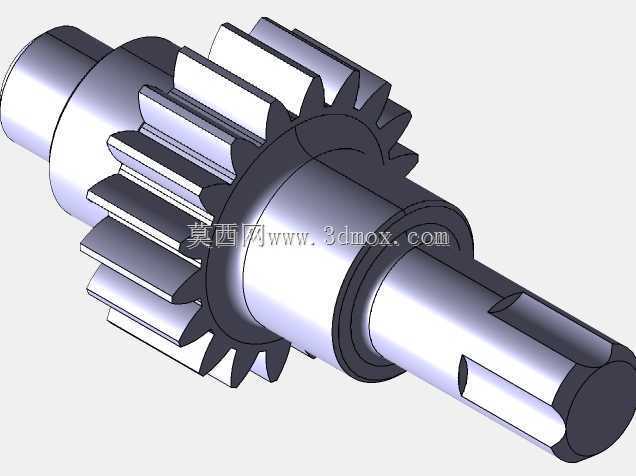

带键槽直齿圆柱齿轮传动轴结构

　　在中小功率传动系统的布局里，这类集成直齿圆柱齿轮的轴类零件，往往是动力传递路径里的核心受力件，常见于小型减速箱、进给机构、稳压设备传动模组这类对安装空间有严格限制的场景，相比齿轮与轴分体装配的结构，一体化的齿轮轴能省去键连接或者过盈装配带来的累积误差，在径向尺寸受限的安装位里，能在保证传动扭矩承载能力的前提下，尽可能压缩整体结构的径向占用空间。从实际使用的工况来看，这类齿轮轴通常承担的是中低转速、扭矩波动不大的动力传递任务，两端的轴颈是直接和深沟球轴承或者滑动轴套配合的安装基准，加工时轴颈的圆柱度、同轴度公差直接决定了传动过程的平稳性，如果同轴度超差，运转时会出现齿轮啮合侧隙不均匀，轻则产生周期性的啮合噪音，

　　重则导致齿面局部载荷集中，出现早期点蚀甚至断齿的失效问题。轴端加工的键槽是用来和外接传动轮或者联轴器配合的结构，键槽的对称度公差需要和配合件的键槽公差匹配，装配时平键嵌入两侧键槽后，不能出现径向的窜动间隙，否则正反转切换时会产生冲击载荷，长期运行会导致键槽侧面压溃变形。设计这类齿轮轴的时候，首先要根据传递的额定扭矩核算齿轮的模数，齿宽的取值通常和模数保持合理的比例，避免齿宽过大导致载荷沿齿向分布不均，同时要在齿轮齿圈和两侧轴颈的衔接位置设计合理的退刀槽与过渡圆角，过渡圆角的半径不能过小，否则会在轴肩位置产生严重的应力集中，在交变载荷作用下容易从圆角位置萌生疲劳裂纹。齿轮的齿形采用标准渐开线直齿设计，加工时可以采用滚齿或者插齿工艺，

　　不需要额外的螺旋角加工工序，装配时也不会产生轴向分力，能简化两端轴承的选型，不需要额外设置承受轴向力的推力轴承结构，进一步压缩整体的装配成本与安装空间。从安装边界来看，两端轴颈的直径是和配套轴承的内圈尺寸严格匹配的，轴肩的高度要低于轴承内圈的厚度，方便后续维修时用拉马拆卸轴承，不会出现轴肩过高顶住轴承内圈导致拆卸困难的问题。齿轮部分的齿顶圆直径要小于相邻安装腔的内壁直径，装配时要保证齿轮啮合时的中心距公差在设计允许范围内，侧隙取值要根据工作环境的温度变化范围调整，如果工作环境温差较大，要适当放大侧隙避免热胀导致齿轮卡滞。轴上的键槽位置要避开轴的应力集中区域，通常设置在轴端距离轴端面一定距离的位置，键槽的长度要比配合的平键长度略短，

　　保证平键装入后不会从键槽端部脱出。实际装配过程中，齿轮轴装入轴承座后，要手动盘动检查转动是否顺畅，不能有卡滞或者松紧不均的情况，齿面接触斑点要均匀分布在齿高中部位置，如果接触斑点偏在齿顶或者齿根，说明中心距或者齿轮加工精度存在偏差，需要及时调整。这类一体化齿轮轴的结构，因为减少了分体装配的连接环节，整体的传动刚性更好，在频繁正反转的传动场景里，不会出现齿轮和轴之间的连接松动问题，长期运行的可靠性比分体结构更高，适合在结构紧凑、维护空间有限的设备里使用。在材料选择上，这类零件通常采用中碳结构钢或者合金结构钢锻造毛坯，经过调质处理获得综合力学性能，齿面如果有较高耐磨要求的话，还可以进行高频淬火处理，提高齿面的硬度，延长使用寿命，加工过程中要注意对轴颈和齿面的防护，避免磕碰划伤影响配合精度和啮合质量。
