变速器用阶梯式传动长轴结构设计

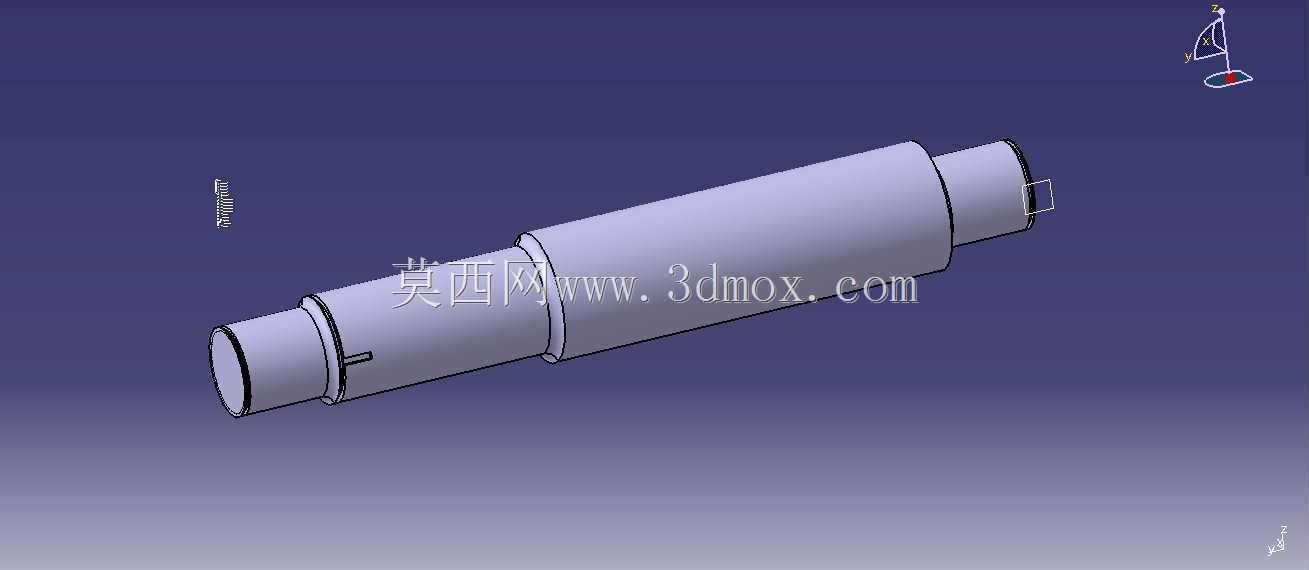

　　在各类变速器的传动链路中，轴类零件是承担扭矩传递、支撑传动齿轮与轴承组件的核心承载部件，这款阶梯式长轴的设计完全围绕变速器内部的实际装配工况展开，从结构布局到尺寸边界都经过了装配干涉校验与受力校核。从实际应用场景来看，这类轴件多用于中小功率的变速器传动单元，既可以适配固定速比的减速箱，也能在换挡式变速器中作为常啮合齿轮的承载轴使用，工作过程中需要持续承受齿轮啮合带来的径向载荷与扭矩输入带来的周向剪切力，因此轴段的直径梯度设计完全匹配不同位置的受力分布。从结构设计思路来看，整根轴采用多阶梯变径布局，不同直径的轴段分别对应轴承安装位、齿轮定位位、轴向限位卡槽以及输出端连接位，每一段轴肩的高度都经过严格计算，既能够满足轴承、

　　齿轮的轴向定位需求，避免传动过程中零件发生轴向窜动，又不会因为轴肩过高导致装配时零件无法顺利推到指定位置。轴身上开设的键槽位置对应齿轮的装配点位，键槽的宽度与深度按照平键连接的标准设计，能够保证扭矩传递过程中键与键槽的接触应力处于材料许用范围内，避免长期重载工况下出现键槽压溃、键体剪切断裂的问题。轴的两端轴段直径更小，主要用于安装支撑轴承，轴端的倒角设计符合装配工艺要求，能够在压装轴承时起到导向作用，避免轴承内圈被轴端锐边划伤，同时也能去除加工过程中产生的毛刺，防止装配时铁屑掉入轴承内部造成运转卡滞。从安装边界来看，整根轴的轴向总长度完全匹配变速器箱体内腔的轴向安装空间，各轴段的直径尺寸与箱体内壁的轴承座孔、

　　齿轮的内孔尺寸形成公差配合，轴承位的轴段采用基孔制过渡配合，能够保证轴承内圈与轴同步转动，不会出现跑内圈的问题；齿轮安装位的轴段采用间隙配合，方便装配时齿轮的推入调整，同时配合平键实现周向固定。轴身上的环形卡槽用于安装轴用弹性挡圈，能够对装配到位的齿轮或者轴承进行轴向限位，不需要额外加工螺纹或者采用锁紧螺母结构，既节省了轴向空间，也简化了装配流程，适合批量生产的变速器装配工艺。在实际运转过程中，这类轴的同轴度要求较高，各阶梯轴段的同轴度公差控制在合理范围内，能够避免轴高速转动时出现偏心振动，降低轴承的额外载荷，延长整个传动单元的使用寿命。轴的表面粗糙度根据不同装配位置有不同要求，轴承位与齿轮配合位的表面粗糙度要求更高，

　　能够减少配合面的磨损，非配合面的粗糙度要求适当放宽，在满足使用性能的前提下降低加工成本。从受力角度分析，轴的最大直径位置处于整根轴的中间偏载区域，也就是齿轮啮合受力最大的位置，更大的轴径能够提升轴的抗弯截面模量，减少轴在重载下的弯曲变形量，避免因为轴挠曲过大导致齿轮啮合偏载，出现齿面异常磨损、传动噪音增大的问题。设计过程中还充分考虑了润滑需求，轴段之间的过渡位置预留了足够的润滑油流动空间，变速器箱体内的润滑油可以顺着轴的表面流动到各个配合面，对轴承、齿轮与轴的配合位置进行持续润滑，减少运转过程中的摩擦发热。整根轴的结构没有多余的复杂特征，所有的结构特征都服务于装配、定位、传力的实际功能，没有冗余设计，既方便采用圆钢直接车削加工，也适合后续的磨削、铣键槽等工序加工，加工工艺性良好，能够有效控制生产制造成本，适配批量生产的加工需求。
