往复式发动机活塞连杆组件结构设计

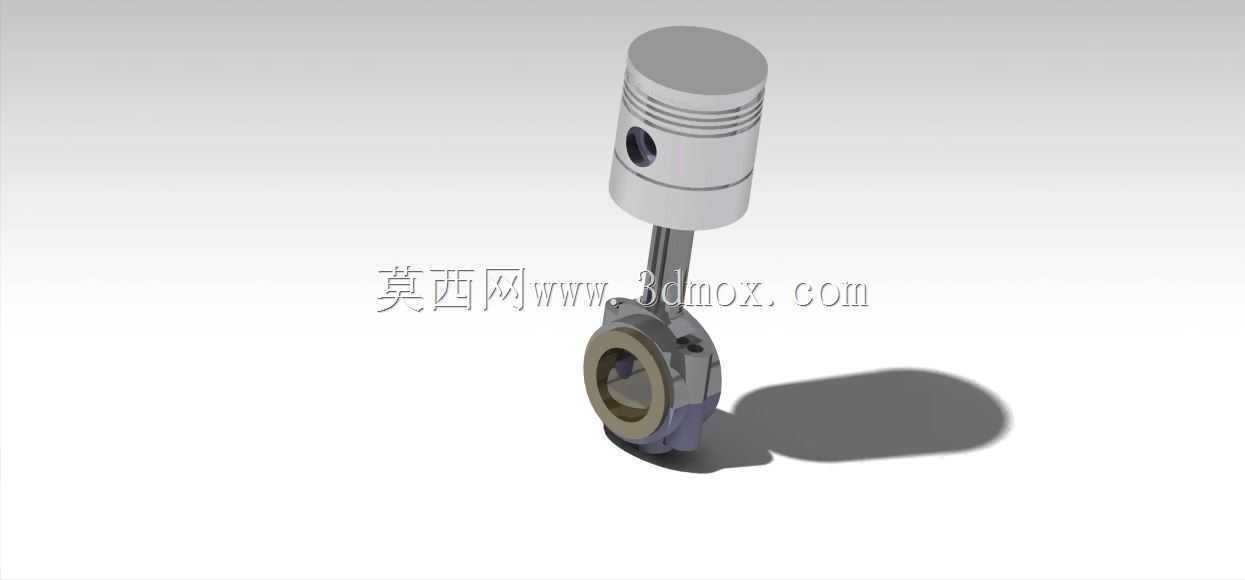

　　在往复式内燃机的动力传递链路中，活塞与连杆组成的运动副是核心做功部件，直接决定了整机的动力输出效率、运转平顺性与服役寿命，这套组件的三维结构完整还原了量产机型的装配关系与细节特征，可直接用于结构教学、运动仿真验证或同类型产品的改型设计参考。从实际应用场景来看，这套组件广泛适配小排量单缸汽油机、通用动力机械以及小型柴油机组，覆盖园林机械、小型发电机组、摩托类动力单元等多个民用动力领域，是把燃气燃烧产生的直线往复推力转化为曲轴旋转扭矩的核心执行部件。

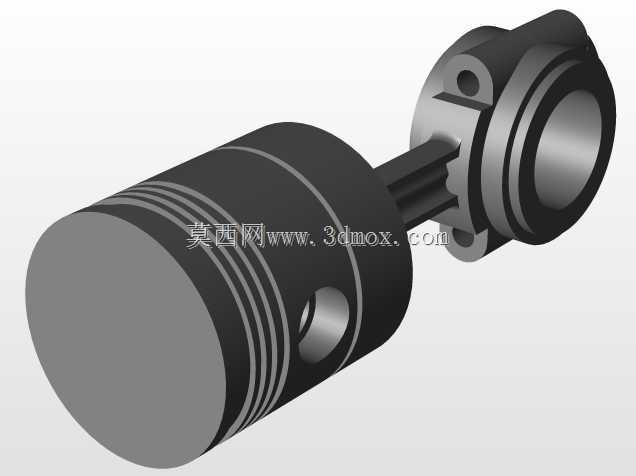

　　从功能特性上拆解，活塞部分采用了典型的圆柱式结构设计，顶部为平燃烧室结构，可适配平顶气缸盖的压缩比设计需求，头部开设的多道环槽分别用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免做功行程的燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞销孔采用了浮动式销座设计，销孔内部预留了足够的润滑油脂存储间隙，可在高速往复运动时形成稳定油膜，降低活塞销与销座、连杆小头之间的摩擦损耗。活塞裙部做了适配热膨胀的型线修正，在常温状态下裙部截面为微椭圆形态，发动机达到工作温度后裙部受热膨胀会趋近正圆，保证与气缸壁的配合间隙始终处于合理区间，避免冷态敲缸或热态拉缸的故障出现。

　　连杆部分采用了分体式大头设计，大头端的轴承盖通过螺栓与杆身紧固，内部可安装轴瓦与曲轴曲柄销配合，杆身采用了工字形截面结构，在保证足够的抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力。连杆小头端集成了衬套安装位，与活塞销配合的部位预留了润滑油道开孔，可将曲轴箱内飞溅的润滑油引导至配合面，实现持续润滑。整套组件的装配边界严格遵循通用小型内燃机的尺寸规范，活塞外径适配常规小排量机型的气缸内径，连杆大小头中心距、大头孔径、活塞销直径等关键安装尺寸均符合行业通用互换标准，可直接匹配对应规格的曲轴、气缸体等周边部件，无需额外修改安装接口即可完成虚拟装配验证。

　　从设计思路层面来看，这套结构在建模时充分考虑了实际加工与装配的工艺可行性，所有倒角、退刀槽、螺栓过孔等细节特征均按照量产加工工艺要求做了还原，没有出现无法落地的理想化结构。比如活塞环槽的宽度、深度公差配合区间，连杆大头螺栓的预紧力对应的安装座强度冗余，活塞销挡圈的安装槽位置，都按照实际工程设计的规范做了参数化设置，在做运动仿真时，可以直接赋予各部件对应的材料属性，模拟不同转速、不同爆压工况下的组件受力变形情况，验证结构的强度冗余是否满足设计要求。在做有限元分析时，可直接提取活塞顶部的受力面、连杆大小头的载荷传递路径，快速完成网格划分与边界条件加载，无需再对模型做大量的几何清理工作。

　　在实际的设备选型与结构改型过程中，这套模型可以作为基础模板，通过调整活塞直径、连杆长度、压缩高度等核心参数，快速衍生出不同排量、不同压缩比的动力组件方案，大幅缩短前期方案设计的周期。比如针对高转速机型，可以适当减薄活塞环岸的厚度、降低活塞整体高度来减少往复运动质量；针对大扭矩低转速机型，可以加大连杆杆身的截面尺寸、提升活塞销的直径来提升整体结构强度，所有特征的参数化关联设置都可以支持这类快速调整，不需要重新从零开始建模。同时模型的装配关系完全按照实际装配顺序搭建，可直接用于生成装配工艺指导文件，或者制作拆装教学的演示动画，帮助一线装配人员快速理解组件的配合关系与装配要点，避免错装、漏装密封环、轴瓦等关键小零件的问题。
