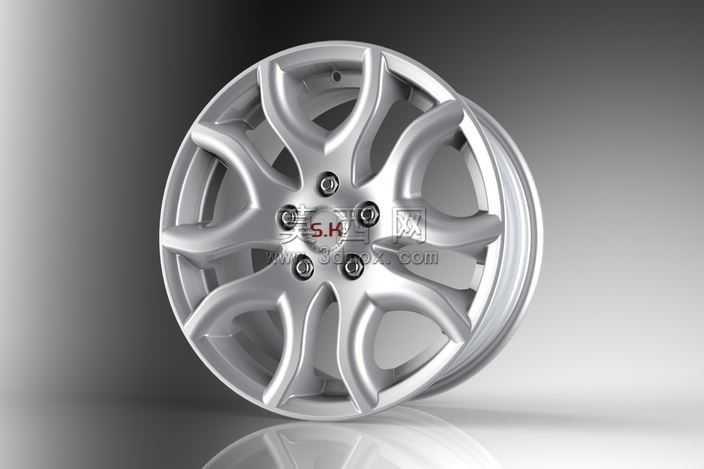

七辐式16寸汽车铝合金轮毂设计

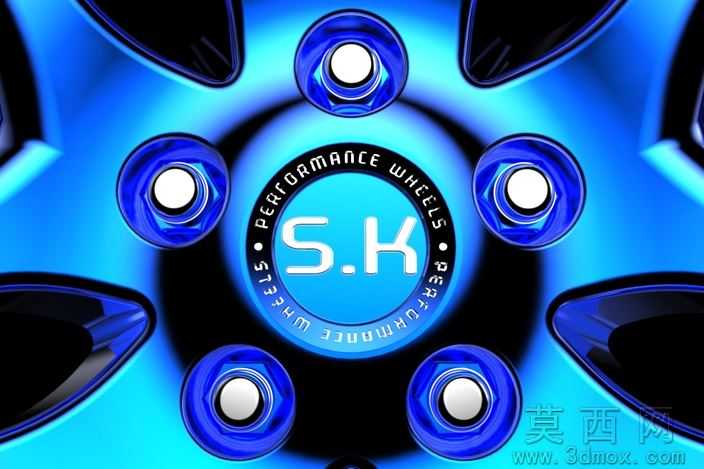

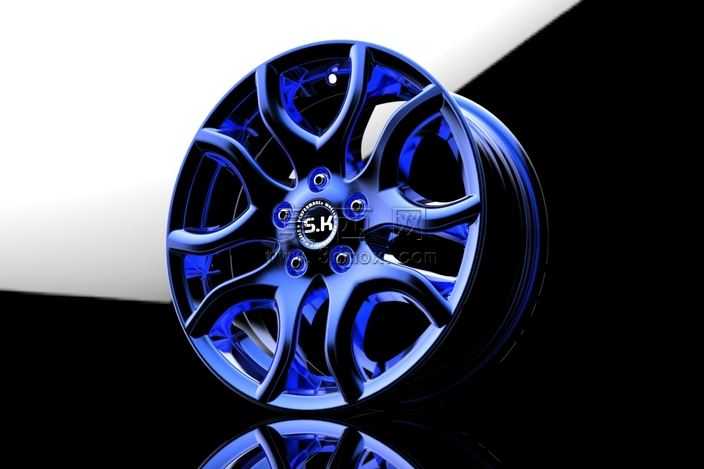

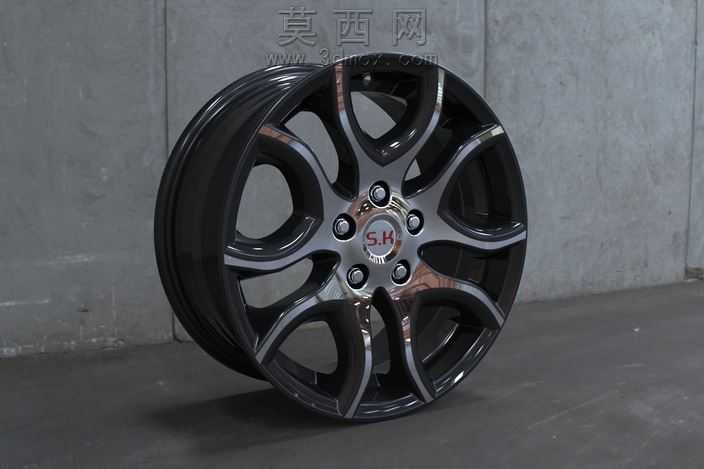

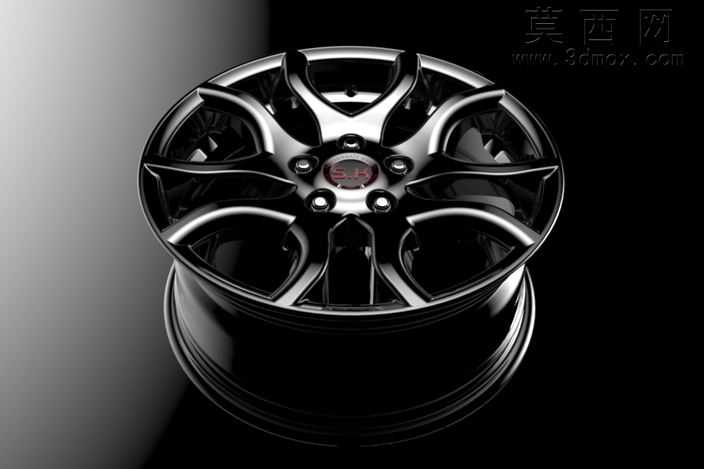

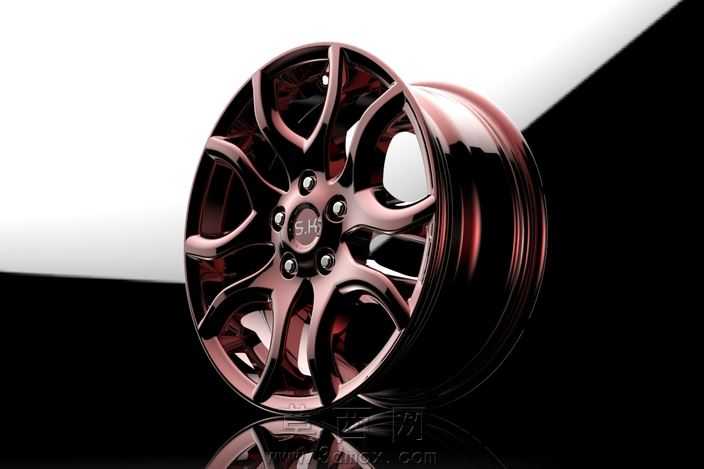

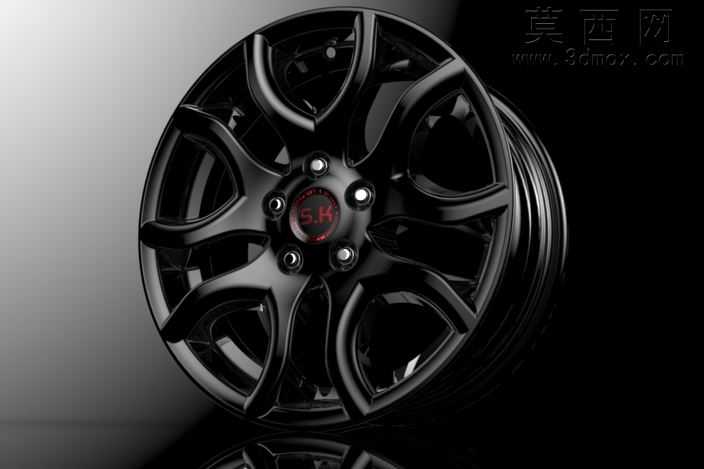

本作品为汽车用铝合金轮毂三维建模设计，整体采用七辐双叉臂式造型结构，适配16英寸轮辋规格，孔距参数匹配常规家用乘用车安装标准。建模阶段以回转体基础特征为核心，先通过草图绘制轮辋的截面轮廓，使用旋转命令生成轮辋主体结构，再针对轮辐部分进行单独草绘，每一组轮辐采用对称式双支臂设计，通过拉伸、倒圆角、曲面修剪等命令完成单根轮辐的造型构建，之后通过环形阵列命令均匀排布七组轮辐，保证整体结构的圆周对称性。轮心安装位设计有五个螺栓固定孔，中心预留轮毂盖安装凹槽，凹槽边缘做倒角处理避免应力集中，螺栓孔周边做加厚凸台结构，提升安装位置的结构强度。材质设置上采用高光亮面镀铬铝合金材质，调整金属粗糙度参数至较低数值，添加环境反射贴图模拟真实金属的光影反射效果，轮辋边缘做亮面抛光处理，轮辐表面添加细微的拉丝纹理细节，提升整体质感表现。渲染阶段采用影棚级布光方案，主光源从侧上方45度角打光，勾勒轮毂的轮廓线条，辅光源补充暗部细节，添加地面反射效果模拟真实展示场景，整体渲染效果突出铝合金材质的金属光泽与结构的立体感。设计过程中兼顾造型美观性与结构实用性，轮辐的镂空设计在保证结构强度的同时有效降低轮毂整体重量，辐条的流线型造型可减少车辆行驶过程中的风阻，各部位的圆角过渡处理避免了尖锐棱角带来的应力集中问题，符合汽车轮毂的实际使用性能要求，整体造型运动感强，适配偏向运动风格的乘用车型改装或配套使用。
