对夹式蝶阀执行端连接结构三维设计

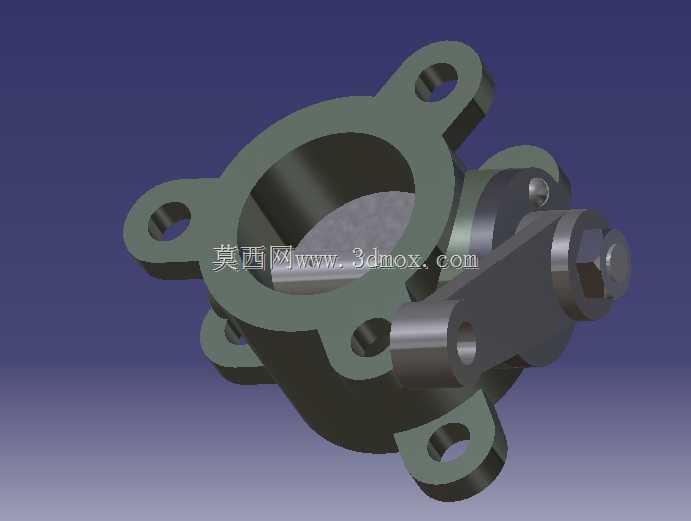

　　在工业流体输送管路系统中，蝶阀是应用占比极高的截断与调节类部件，本次呈现的对夹式蝶阀结构，主要适配中小口径的低压流体输送场景，常见于给排水管网、暖通循环水系统、普通化工介质输送管线的通断控制环节。不同于法兰式蝶阀需要两端独立配装法兰片，该款蝶阀采用对夹安装形式，阀体周向均布的安装耳直接夹装在管路两端的配对法兰之间，安装时仅需穿装对应数量的连接螺栓即可完成固定，相比同口径法兰蝶阀能节省近三成的轴向安装空间，尤其适合管路排布紧凑、安装操作空间受限的现场工况。

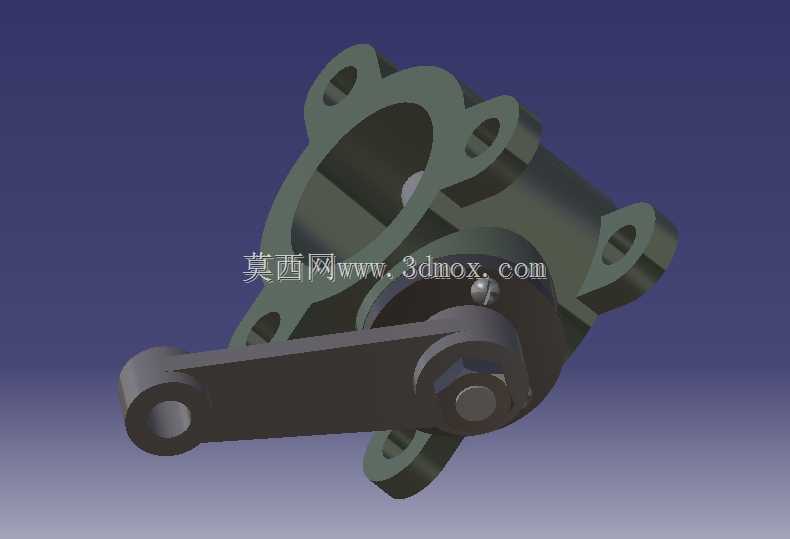

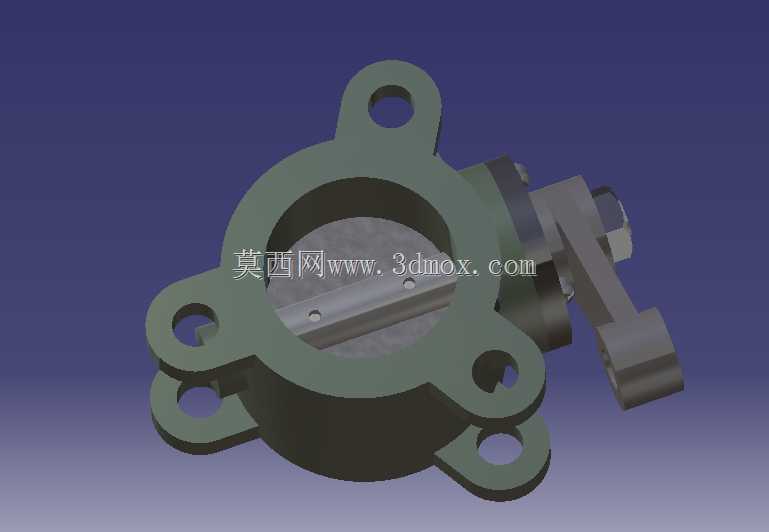

　　从结构功能来看，该蝶阀的核心过流部件为圆形阀板，阀板与阀杆采用刚性连接结构，阀杆延伸出阀体的一端直接连接外置驱动摇臂，通过摇臂的旋转动作带动阀板在阀体内腔做0-90度回转，当阀板回转至与管路轴线垂直位置时，阀板外缘与阀体内壁的密封面完全贴合实现管路截断，回转至与轴线平行位置时管路完全导通，通过调整阀板的回转角度还可实现管路流量的线性调节，适配不同工况下的流量控制需求。阀体采用一体式铸造结构，流道为直通式设计，介质流经阀体时的流阻系数远小于截止阀、闸阀等截断类阀门，在大流量输送场景下能有效降低管路的压损，减少输送过程中的动力损耗。

　　设计过程中首先需要匹配公称通径对应的安装耳孔位参数，确保阀体上的安装孔中心距与对应压力等级的标准法兰孔位完全对齐，避免现场安装时出现孔位错位无法穿装螺栓的问题。安装耳的厚度需要根据公称压力等级做强度校核，确保螺栓锁紧时安装耳不会出现压溃变形，同时阀体与管路法兰的密封面需要做平面度公差控制，保证密封垫片压紧后不会出现介质渗漏。阀杆与阀体的配合部位需要设置轴封结构，避免介质从阀杆转动间隙处外漏，同时要预留轴封的磨损补偿空间，延长阀门的维护周期。阀板的外形采用流线型设计，在半开调节状态下能减少介质对阀板的冲刷，降低阀板的气蚀风险，同时阀板的回转中心与流道中心重合，保证回转过程中阀板不会与阀体内壁发生运动干涉。

　　从安装边界来看，该蝶阀的轴向安装尺寸仅为同口径闸阀的三分之一左右，安装时不需要在管路两端预留过大的拆装空间，后期维护时仅需松开两端连接螺栓即可将阀体从管路中取出，不需要大范围拆卸相邻管路部件。驱动摇臂的安装方向可根据现场操作空间做360度调整，适配不同安装方位的操作需求，不管是水平管路、垂直管路还是倾斜排布的管路，都可以通过调整摇臂方向获得最舒适的操作角度。需要注意的是，该结构的蝶阀在安装时要保证两端法兰的密封面平行度偏差在允许范围内，避免螺栓锁紧后阀体受额外的安装应力，长期运行过程中出现阀体变形导致密封失效的问题。

　　在实际选型应用中，这类对夹式蝶阀通常适配常温清水、弱腐蚀性介质的输送场景，若用于高温或者强腐蚀介质场景，还需要对应更换密封件与阀体材质，但基础的连接结构与运动逻辑与该模型保持一致。建模过程中需要重点验证阀板全行程回转的干涉情况，确认阀板在0度到90度回转范围内不会与阀体内壁、密封件发生剐蹭，同时要保证阀杆与驱动摇臂的连接部位有足够的传动强度，在最大操作扭矩下不会出现连接打滑或者键槽挤压变形的问题。阀体上的安装耳孔需要做沉台设计，避免螺栓锁紧时螺栓头与安装耳面出现点接触导致锁紧力不足，每个安装耳的位置度公差需要控制在合理范围内，保证现场安装时所有螺栓都能顺利穿装，不需要现场扩孔调整。
