对夹式杠杆驱动蝶阀三维结构设计

项目分类:阀门 发布时间:2024-10-08 ID:780496
  • 对夹式杠杆驱动蝶阀三维结构设计

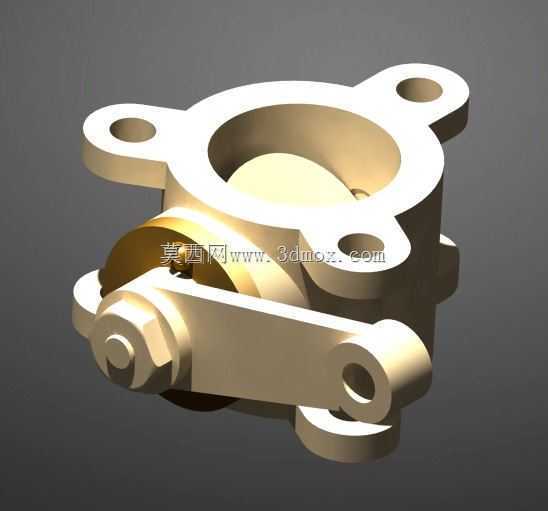

  在工业流体输送管路系统中,蝶阀是应用占比极高的截断与调节类部件,这款对夹式杠杆驱动蝶阀的三维结构,完整还原了这类部件从阀体到驱动端的全部细节,可直接用于管路布局干涉校验、驱动机构运动仿真以及生产前的结构校核工作。不同于法兰连接蝶阀需要占用双侧螺栓排布空间,这款蝶阀采用对夹式安装结构,阀体本体外延设置四个带通孔的安装耳,安装时直接将阀体夹在两端管路法兰之间,通过穿装在法兰螺栓孔内的长螺栓完成固定,整体轴向安装尺寸比同通径法兰蝶阀缩短近40%,非常适合安装空间局促的紧凑型管路布局,比如小型液压站阀组周边、化工车间支管段、暖通空调循环水支路等场景,能有效降低管路排布的空间占用,减少管路支撑件的布设数量。从结构设计逻辑来看,

  这款蝶阀的核心过流部件采用中线型密封结构,阀板的回转中心与管路轴线、密封面中心完全重合,驱动阀板转动时,阀板沿回转中心做90度回转即可实现全开与全关状态的切换,全开状态下阀板与管路流向平行,流阻系数仅为0.2左右,远小于同通径截止阀的流阻,适合大流量、低压差的流体输送场景,可输送水、油品、低压气体等无强腐蚀性的介质。驱动端采用外置杠杆式结构,相比常见的手柄直连蝶阀,杠杆结构的力臂更长,操作时所需的施加力矩更小,操作人员无需借助额外的加力杆即可完成带压状态下的启闭操作,同时杠杆的摆动角度与阀板回转角度一一对应,可通过杠杆的位置直观判断阀板的开度状态,方便现场操作人员快速调整管路流量。阀体部分采用一体式铸造成型结构,

  流道内壁做圆弧过渡处理,没有突兀的直角凸起,介质流经时不会产生明显的紊流与涡流,能有效降低介质流动过程中的压力损失,同时减少介质中固体杂质在阀体内壁的沉积,降低长期使用后的卡滞风险。阀板与阀体之间的密封副采用嵌入式安装结构,密封件嵌装在阀体内壁的环形槽内,阀板回转时密封面接触压力均匀,不会出现局部偏磨导致的密封失效问题,日常维护时仅需拆开驱动端压盖即可更换密封件,无需将整个阀体从管路上拆下,大幅降低后期维护的工作量。从安装边界来看,这款蝶阀的四个安装耳采用对称式排布,安装时无需调整阀体周向角度,只要对齐两端法兰的螺栓孔即可完成定位,安装耳的通孔尺寸适配对应通径法兰的标准螺栓规格,无需定制特殊连接件;

  驱动杠杆的摆动范围完全处于阀体径向轮廓之外,安装时不需要在周边预留额外的操作避让空间,杠杆末端的操作位做了圆弧过渡处理,操作时不会出现尖锐棱角划伤的风险。建模过程中对所有运动部件做了间隙配合校验,阀板回转时与阀体内壁、密封件之间的配合间隙控制在0.1-0.15mm之间,既保证转动过程无卡滞,又能避免间隙过大导致的内漏问题;驱动轴与阀体之间设置了轴套与密封填料结构,可防止介质沿轴配合间隙向外渗漏,轴套采用自润滑材质,长期转动无需额外加注润滑脂,适配免维护的使用场景。在实际选型应用中,这类蝶阀通常用于公称压力1.6MPa及以下的管路系统,适用介质温度范围根据密封件材质不同可覆盖-20℃到120℃,相比同参数的闸阀、截止阀,整体重量仅为后者的三分之一左右,运输与安装过程中不需要大型吊装设备,单人即可完成中小通径规格的安装作业。建模时还原了所有部件的装配关系,包括驱动轴与阀板的销连接结构、杠杆与驱动轴的方榫配合结构、安装耳的倒角与加强筋结构,所有圆角、拔模斜度都符合铸造工艺要求,可直接用于生成工程图纸指导生产,也可导入管路装配模型中做整体的布局校验,提前排查安装过程中可能出现的干涉问题,减少现场安装时的整改工作量。
