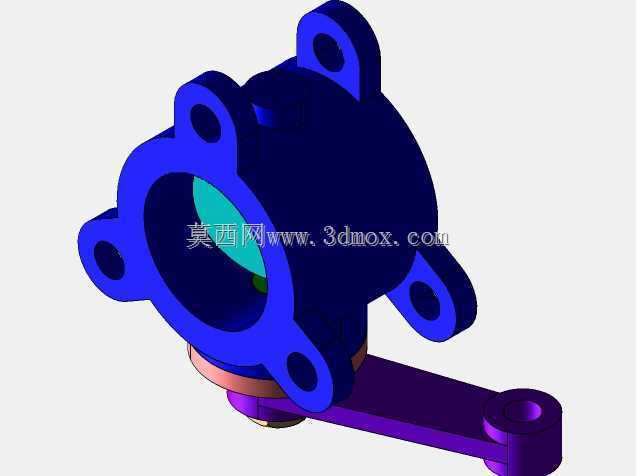

带手动操作手柄的法兰式蝶阀结构设计

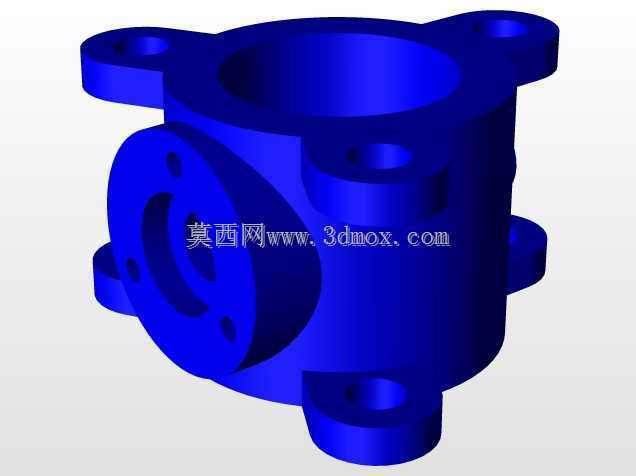

　　在民用给排水、化工流体输送、暖通空调循环水等管路系统中，蝶阀是应用占比极高的截流与调节类部件，这款带一体式操作手柄的法兰式蝶阀，核心作用是通过阀板的90度回转动作，实现管路内流体的通断控制，也可在中间开度区间完成流量调节，适配多数低压洁净流体、弱腐蚀性介质的输送工况。从结构设计逻辑来看，这款蝶阀采用了对夹法兰配合多安装耳的结构，阀体周向均匀布置的带孔安装耳，可直接与管路两端的配对法兰通过螺栓锁紧，安装时无需额外的对夹定位辅件，安装耳的孔位间距、孔径均匹配常规低压管路的法兰标准，能直接适配DN50至DN80区间的常规管路通径，安装时阀体轴向总长度控制在同通径闸阀的三分之一左右，能有效节省管路布置的轴向空间，尤其适合空间局促的管廊、

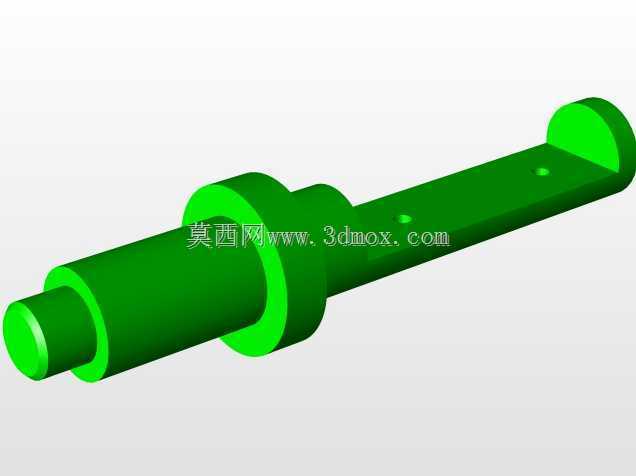

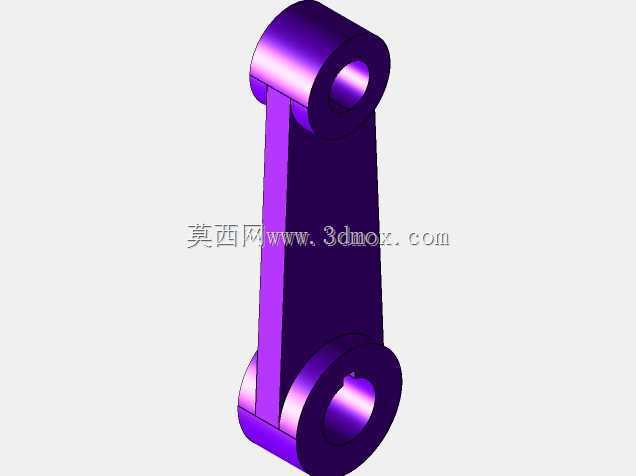

　　设备夹层内的管路布设。阀体内部的阀板采用偏心密封结构，阀板回转中心与密封面存在微小偏心距，在阀门全开状态下阀板完全贴合流道内壁，不会对流体形成明显节流，流阻系数仅为0.2左右，远低于同通径的截止阀，能有效降低管路输送的泵损能耗；阀板与阀体之间的密封采用软质密封环嵌装结构，密封环直接卡装在阀体的环形槽内，磨损后可直接拆卸更换，无需整体报废阀体，大幅降低后期运维成本。外置的操作手柄采用一体式铸造成型，手柄末端带防滑握持结构，手柄与阀杆的连接采用扁方加锁紧销的结构，操作时不会出现打滑空程，手柄转动到全开或全关位置时，会被阀体上的限位凸台挡住，避免操作过位导致密封面磨损，同时手柄的长度经过力矩匹配，

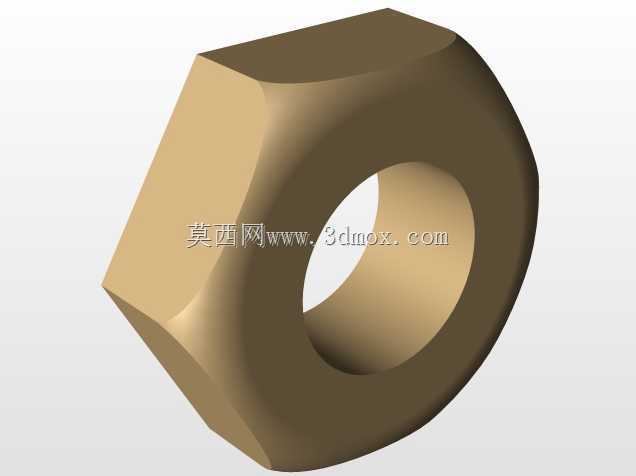

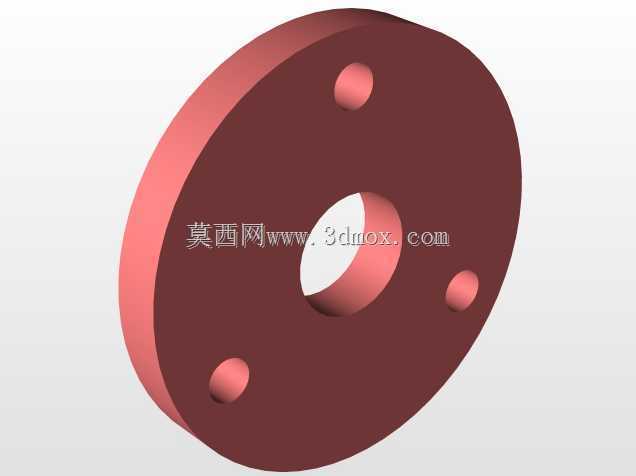

　　操作人员无需借助加力杆即可单手完成启闭操作，操作力矩控制在15N·m以内，符合常规手动阀门的操作力设计规范。从安装边界来看，这款蝶阀的顶部阀杆密封部位采用多层填料压盖结构，填料压盖通过两个对称螺栓锁紧，可在现场使用过程中随时调整填料压紧力，避免阀杆部位出现介质泄漏；阀体底部的阀杆端采用闷盖加密封圈的结构，无外露的阀杆延伸段，可直接安装在水平、垂直甚至倾斜布置的管路上，不会因为安装角度问题出现底部积液、外漏的问题。在实际选型适配时，这款蝶阀可直接替换同通径的对夹式蝶阀、老式法兰蝶阀，安装尺寸完全兼容现有管路标准，无需对现有管路进行切割改造，更换作业可在半小时内完成；阀板的过流表面做了圆弧过渡处理，介质流经时不会形成明显的涡流区，

　　不容易积存介质中的固体杂质，适合输送带有少量悬浮颗粒的污水、循环水等介质，长期使用不会出现阀板卡滞的问题。在三维建模过程中，这款模型完整还原了所有零件的装配关系，包括安装耳的孔位倒角、密封环的嵌装槽、手柄的限位接触面、阀杆与阀板的连接销孔等细节，所有配合面的公差均按照机械设计手册的阀门类配合要求设置，装配时不会出现干涉问题，可直接用于管路系统的装配仿真、干涉检查，也可作为同类阀门改型设计的基础参考模型，设计人员可在此基础上调整通径、更换驱动方式为气动或电动，快速衍生出不同规格的蝶阀产品，大幅缩短新阀门的设计开发周期。
