汽车手动多档位齿轮变速传动机构

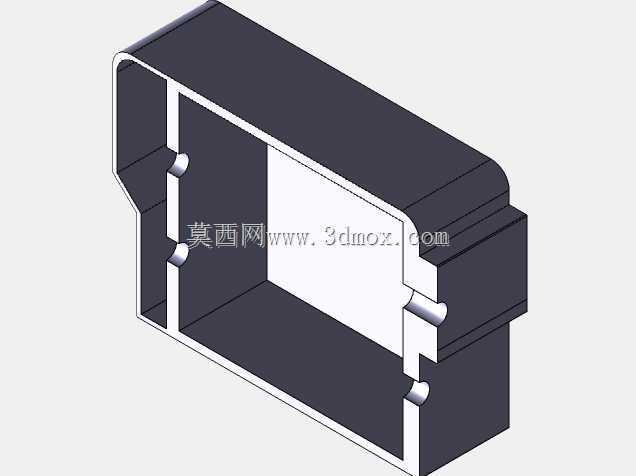

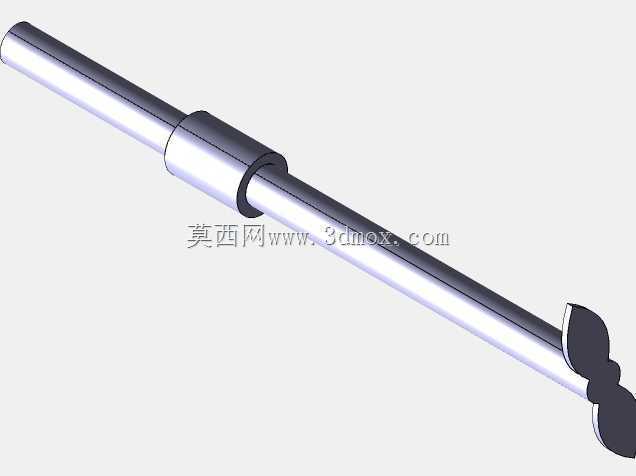

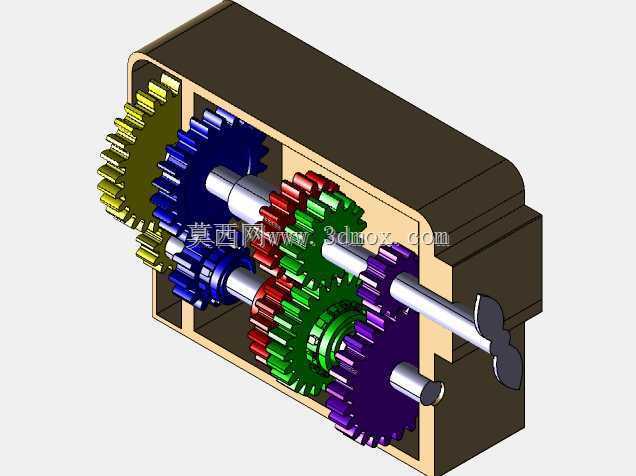

　　这套齿轮变速传动机构，主要面向乘用车辆手动换挡传动场景设计，核心作用是在动力输入转速区间固定的前提下，通过不同齿数齿轮副的啮合切换，为输出端提供多组差异化的传动比，匹配车辆在起步、加速、巡航、爬坡等不同行驶工况下的扭矩与转速需求，解决内燃机经济转速区间窄与实际行驶工况复杂多变的矛盾。从结构布局来看，整套机构采用定轴式平行轴排布，输入轴、中间轴、输出轴的轴线保持平行，轴系通过箱体内部的轴承座实现径向与轴向定位，箱体采用剖分式结构设计，既为内部齿轮、轴、同步组件提供封闭的润滑空间，也预留了与整车动力舱连接的安装法兰面，安装边界充分考虑了前置前驱车型动力舱的横向布置空间，轴向总长度控制在适配横置动力总成的范围内，

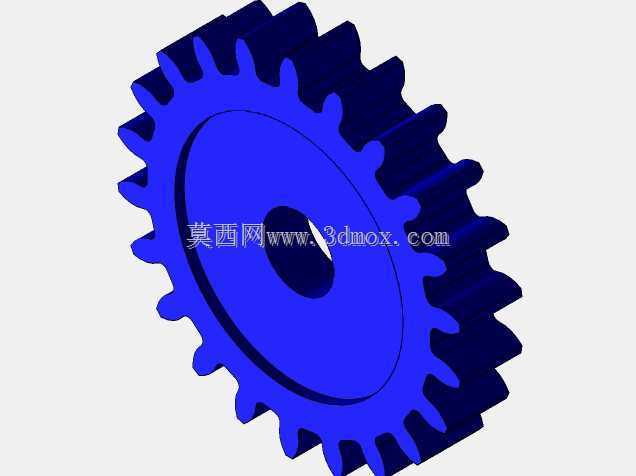

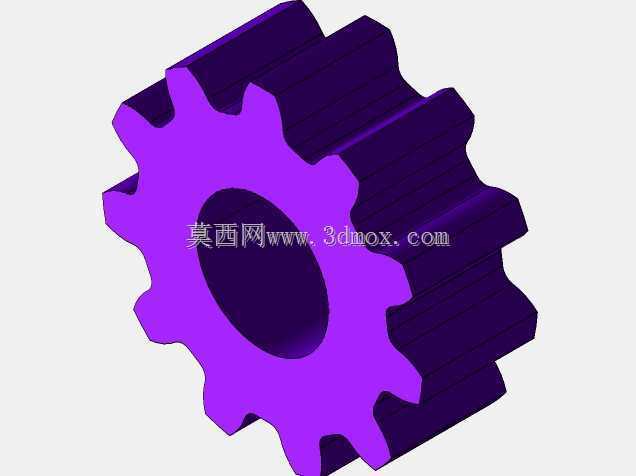

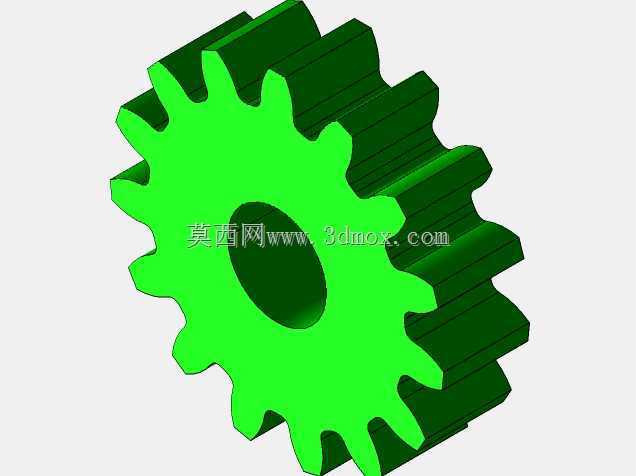

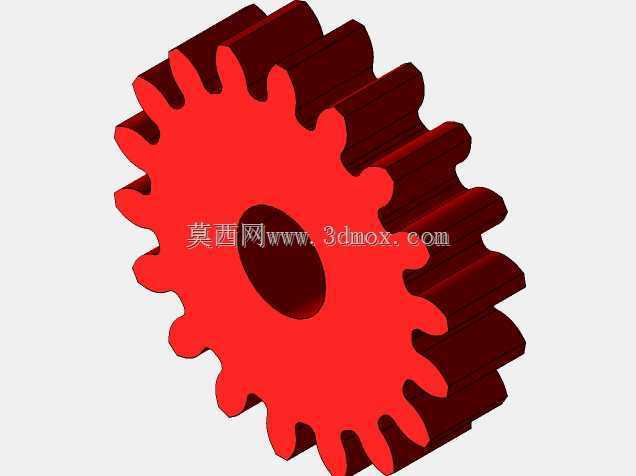

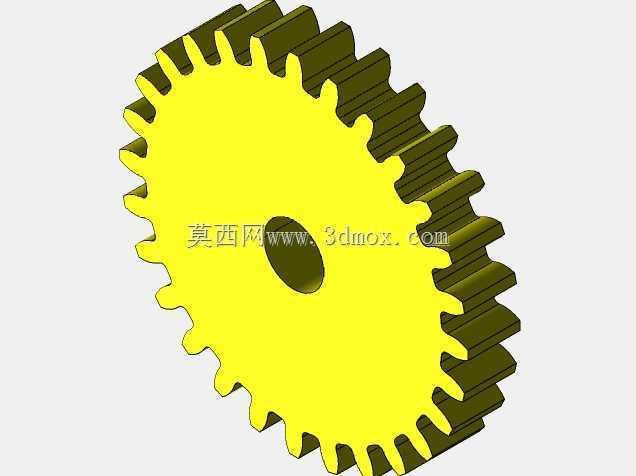

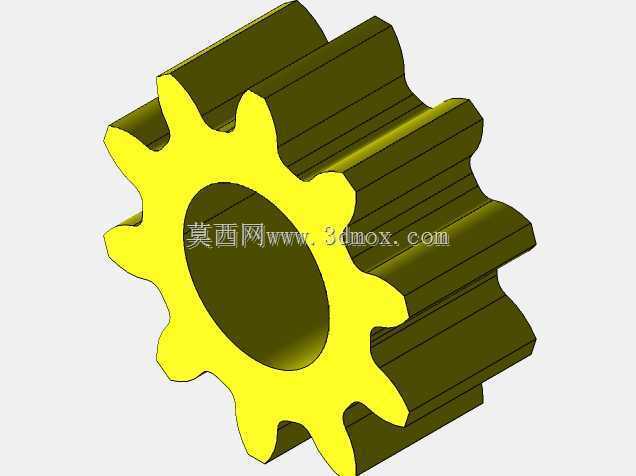

　　径向最大轮廓避开了转向拉杆、悬架塔顶等周边部件的运动干涉区域。设计过程中，各档位齿轮副的齿数匹配经过严谨的传动比计算，低速档采用小齿数主动轮搭配大齿数从动轮的组合，放大输出扭矩满足起步、爬坡时的大牵引力需求；高速档采用大齿数主动轮搭配小齿数从动轮的组合，降低输出端转速差，满足高速巡航时的低转速、低能耗需求；倒档通过中间介轮改变传动方向，实现车辆的倒退行驶功能。齿轮本身采用渐开线圆柱直齿结构，加工工艺性好，啮合传动过程中无轴向分力，降低了轴系止推结构的设计复杂度，齿部参数经过齿面接触强度与齿根弯曲强度校核，能够承受额定输入扭矩下的交变载荷，避免长期使用过程中出现齿面点蚀、断齿等失效问题。

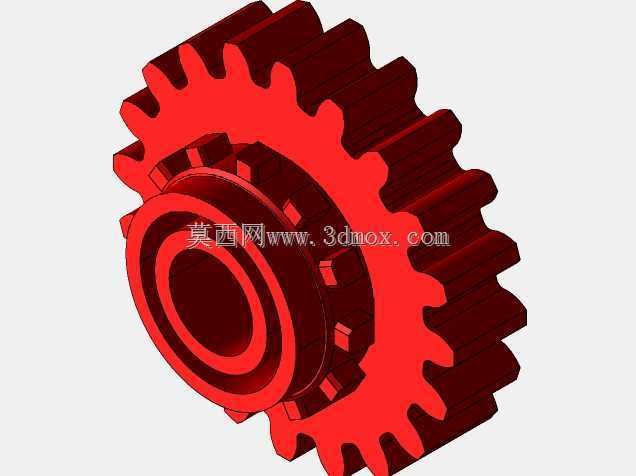

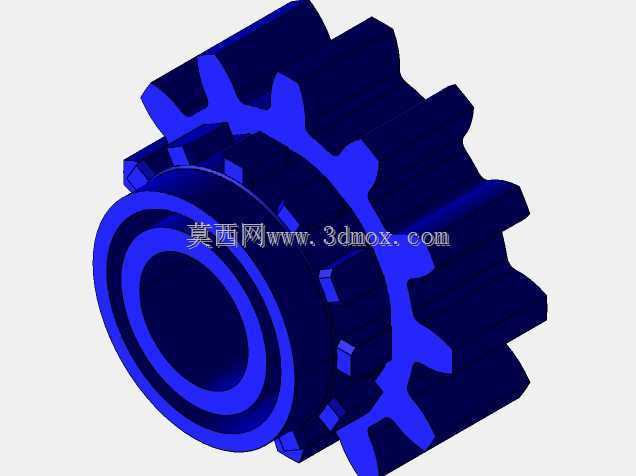

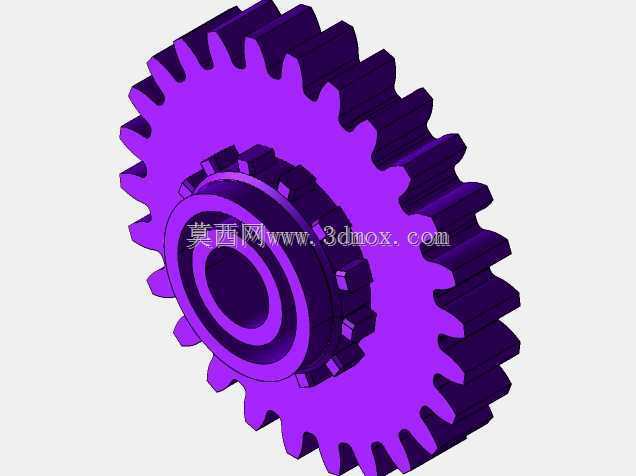

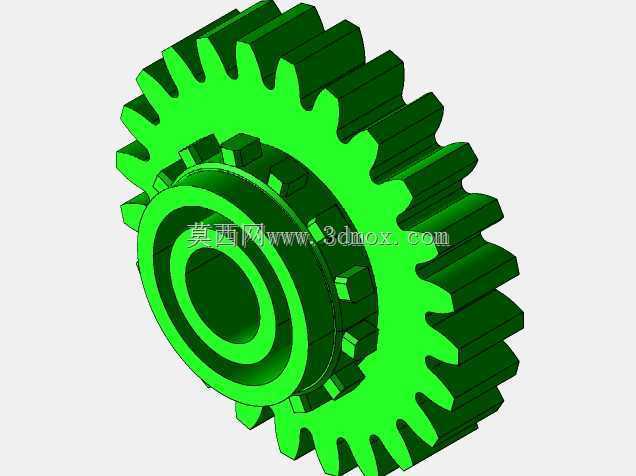

　　换挡机构的拨叉槽直接集成在各档位滑动齿轮的轮毂位置，与外部换挡操纵机构的拨叉直接配合，滑动齿轮通过花键与对应轴实现周向固定、轴向滑动，换挡时通过操纵机构推动滑动齿轮轴向移动，与对应档位的固定齿轮完成啮合，实现档位切换，花键配合的间隙经过严格控制，既保证滑动过程顺畅无卡滞，也避免传动过程中出现过大的冲击与异响。箱体内部的腔体结构充分考虑了齿轮润滑的需求，底部预留润滑油储油空间，齿轮转动过程中可通过飞溅润滑将润滑油带到各啮合齿面、轴承配合面，无需额外设置复杂的强制润滑油路，降低了结构复杂度与后期维护成本。箱体上的轴承安装孔采用一次装夹镗削加工，保证各轴系的平行度公差，避免因轴系偏斜导致齿轮啮合偏载、加剧齿面磨损的问题。整套机构的输入、

　　输出端连接尺寸匹配主流乘用车的离合器输出端与差速器输入端连接标准，可直接适配同平台车型的动力传动系统匹配需求，在结构设计阶段就充分考虑了装配工艺性，各轴系组件可从箱体剖分面依次装入，无需复杂的专用工装即可完成总装，后期维护时拆开剖分面即可直接检查各齿轮、轴承的磨损情况，更换易损件的操作难度较低。
