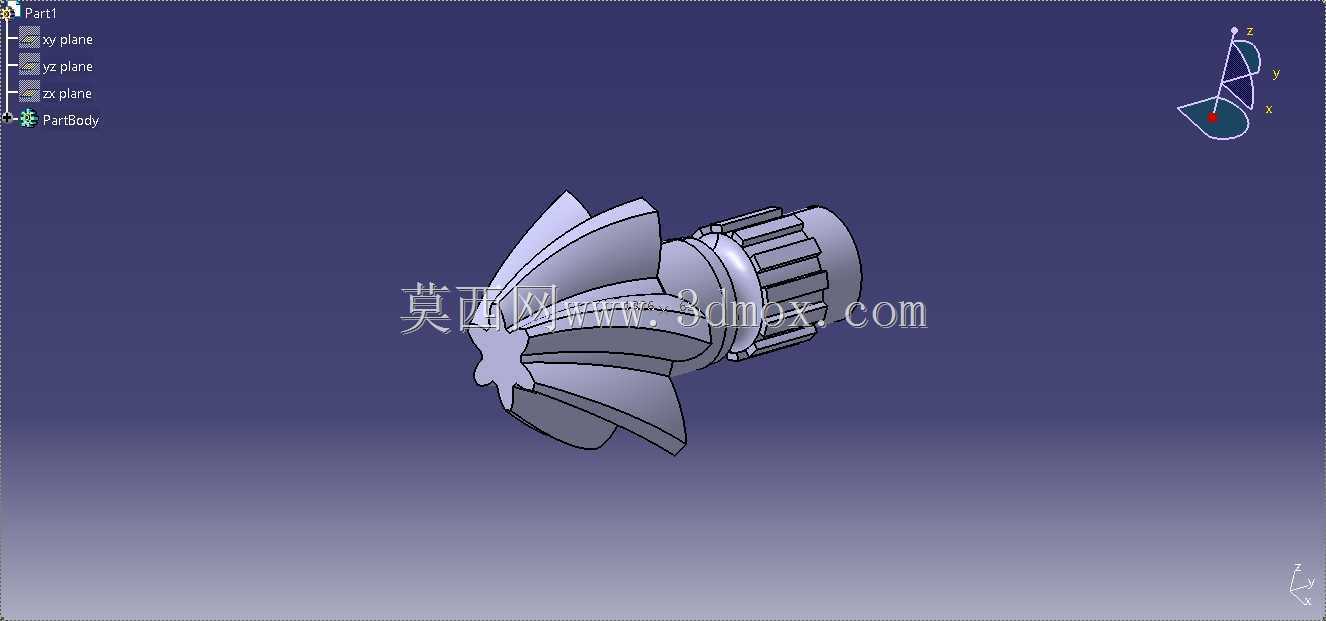

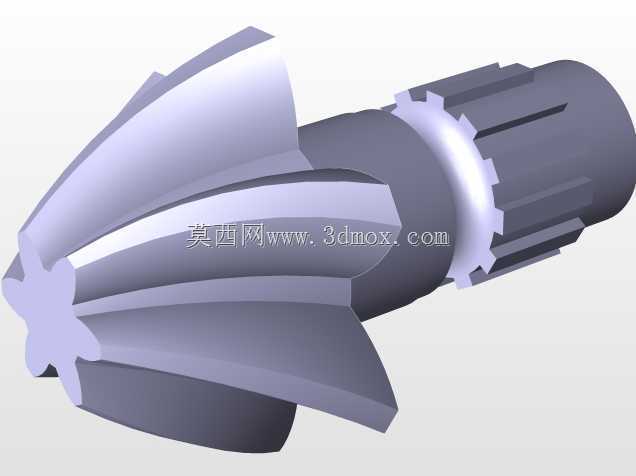

带花键连接端的螺旋锥齿传动构件

项目分类:齿轮 发布时间:2024-10-08 ID:780597
  • 带花键连接端的螺旋锥齿传动构件
  • 带花键连接端的螺旋锥齿传动构件

  在重载传动系统的布局设计里,这类带集成花键连接端的螺旋锥齿构件,往往承担着相交轴之间的动力换向传递任务,和常规直齿锥齿轮相比,其齿向的螺旋角设计让啮合过程从齿端局部接触逐步过渡到全齿面贴合,传动过程的冲击载荷被大幅削弱,在需要频繁启停、负载波动较大的传动场景中,能有效降低啮合噪音,提升整套传动链的运行平稳性。从结构设计逻辑来看,该构件将锥齿工作段与花键连接段做了一体化集成,省去了额外的连接套、定位键等中间连接件,既压缩了传动组件的轴向安装空间,也避免了多零件配合带来的累计公差,能在有限的安装腔体内实现更高的扭矩传递密度。齿部的螺旋角取值需要匹配配对齿轮的参数做协同设计,啮合重合度通常控制在2以上,

  保证任意时刻都有至少两个轮齿同时参与承载,单齿承受的接触应力与弯曲应力被分散到更多啮合齿面上,适配中高速、中等冲击的传动工况。花键连接端采用矩形花键结构,齿侧配合选用中等间隙配合等级,既可以补偿安装过程中两轴的微小同轴度误差,也能在传递大扭矩时保证周向定位的可靠性,不会出现连接松动导致的传动回差。构件的安装边界需要重点关注两个核心尺寸:一是锥齿节锥顶点到花键轴安装端面的轴向距离,这个尺寸直接决定了配对齿轮的啮合间隙,安装时需要通过调整垫片组的厚度将齿侧间隙控制在0.1到0.25毫米区间,间隙过大会导致传动换向时出现冲击打齿,间隙过小则会在运行升温后出现齿面卡滞、润滑失效的问题;二是花键段的有效配合长度,

  需要保证花键的接触长度不小于花键公称直径的1.2倍,避免花键齿面出现压溃变形。在实际应用场景中,这类构件常被用在小型动力头的换向传动箱、农业机械的侧边传动机构、小型机床的进给传动单元中,负责将水平输入轴的动力换向90度传递到垂直输出端,带动执行端完成旋转作业。设计过程中,齿根位置做了R0.5到R1的圆角过渡处理,避免热处理过程中齿根应力集中导致的开裂风险,同时齿面做了表面淬火处理,硬度控制在HRC45到50区间,既保证齿面的耐磨性能,也让芯部保留足够的韧性,承受瞬时冲击载荷时不会出现断齿问题。构件的轴肩位置设计有退刀槽结构,一方面是满足加工时的刀具退刀需求,保证花键与锥齿段的加工精度,另一方面也可以作为安装定位的基准面,

  装配时轴承内圈可以直接贴合在轴肩端面上,保证轴承的轴向定位精度,减少传动过程中的轴向窜动。需要注意的是,这类螺旋锥齿构件的旋向需要根据实际传动的转向要求匹配,当输入轴顺时针旋转时,主动锥齿的旋向需要保证啮合过程中产生的轴向力指向轴的支撑轴承端,避免轴向力将齿轮推离啮合位置导致脱齿。润滑方式根据运行转速选择,转速低于1500转每分时可采用脂润滑,转速更高时则需要采用飞溅油润滑,在传动箱对应啮合位置设计油道,保证润滑油能持续进入啮合齿面,带走摩擦产生的热量同时冲刷掉齿面磨损产生的金属碎屑,延长构件的使用寿命。在三维建模过程中,齿面的渐开线螺旋曲面需要严格按照啮合方程生成,不能通过简单的拉伸、放样做近似处理,否则后续做运动仿真时会出现齿面干涉、接触应力计算结果失真的问题,花键的齿形参数需要符合对应的国标公差要求,保证加工后的零件可以和标准花键孔直接配合,不需要额外修配。
