交流稳压器用正齿轮轴结构设计

　　这款正齿轮轴是交流稳压器调压传动机构中的核心受力零件，在稳压器的电压调节执行链路里承担扭矩传递、运动换向的关键作用，直接决定调压动作的响应精度与运行可靠性。从实际应用场景来看，这类齿轮轴多装配于接触式交流稳压器的碳刷驱动机构中，当稳压器检测到输入电压波动时，伺服驱动单元输出的扭矩会通过该齿轮轴传递给碳刷滑移组件，带动碳刷沿自耦变压器绕组表面平稳滑动，以此改变绕组匝数比实现输出电压的稳定调节，整个传动过程要求齿轮轴既要有足够的扭转强度承受启停瞬间的冲击载荷，也要保证齿部啮合的平稳性避免碳刷跳动引发的电压输出波动。

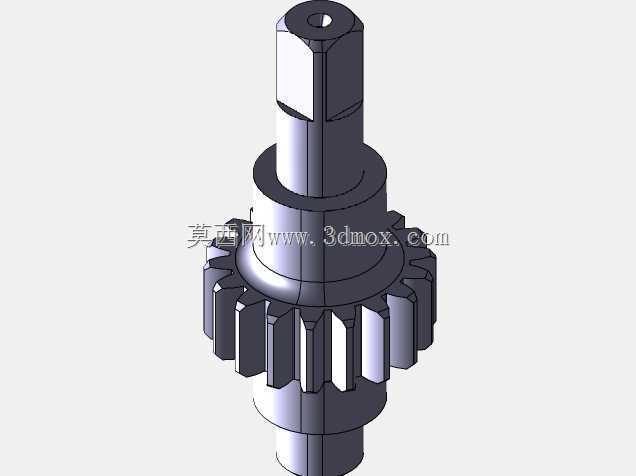

　　从结构设计逻辑来看，这款齿轮轴采用轴齿一体化的整体式结构，区别于分体式齿轮与轴过盈装配的方案，整体式结构彻底消除了配合间隙带来的传动回差，非常适合稳压器这类需要频繁小角度往复调节的工况，能有效避免长期运行后配合面磨损导致的调压精度下降。轴段的功能分区非常明确：顶端的扁方结构是驱动输入端，直接与伺服驱动的输出联轴件配合，扁方的对称度公差控制在0.02mm以内，保证扭矩传递过程中不会出现偏载打滑；扁方下方的光轴段是轴承安装位，表面粗糙度控制在Ra1.6，与深沟球轴承内圈采用过渡配合，既保证轴承内圈与轴同步转动，也方便后期维护时的轴承拆装；中间的正齿轮段是核心传动部分，齿形采用标准渐开线直齿设计，压力角20°，齿部经过调质处理后表面淬火，硬度达到HRC45-50，既保证芯部有足够的韧性承受冲击载荷，也让齿面有足够的耐磨性应对频繁往复啮合的磨损；齿轮下方的定位轴肩是轴向定位基准，轴肩端面与轴承端面贴合，控制整个轴系的轴向窜动量在0.05mm以内，避免齿轮啮合时出现轴向错位导致的偏磨；最下端的光轴段是辅助支撑位，与稳压器基座上的含油轴承配合，形成双支撑的轴系结构，大幅提升轴的抗弯刚度，避免单侧受力时轴出现挠曲变形。

　　从安装边界与尺寸适配角度来看，这款齿轮轴的轴向安装总长度严格匹配稳压器驱动腔的内部空间，顶端扁方伸出端的长度控制在刚好与驱动联轴件完全啮合的范围，不会出现过长干涉其他电气元件、过短啮合不足打滑的问题；齿顶圆直径与相邻传动齿轮的中心距严格匹配，保证啮合侧隙在0.03-0.05mm的合理区间，侧隙过小会导致卡滞、传动阻力过大增加伺服负载，侧隙过大会导致调压动作滞后、回差过大影响稳压精度；各轴段的同轴度公差控制在0.01mm以内，保证高速转动时不会出现偏心抖动，降低运行噪音的同时也延长轴承的使用寿命。在实际选型适配时，需要注意该齿轮轴的齿模数与配对齿轮完全一致，安装位的轴径与所选轴承的内圈孔径匹配，轴向定位尺寸与腔体内的隔套、卡簧槽位置对齐，才能保证整个传动机构顺畅运行。这类轴齿一体的正齿轮轴除了应用在交流稳压器中，也可适配其他需要小扭矩精密往复传动的小型机电设备，比如小型调压装置、自动化检测设备的进给机构等，只要安装尺寸与传动参数匹配即可替换使用。设计过程中需要重点关注齿部的强度校核与轴的刚度计算，尤其是频繁正反转的工况下，要校核轴的疲劳强度，避免长期交变载荷下出现轴断裂、齿面疲劳点蚀的问题，同时各配合面的公差选择要结合实际装配工艺，兼顾加工经济性与装配精度要求，不需要盲目追求过高的公差等级，在满足使用性能的前提下控制加工成本。
