交流稳压器用半弧形连杆结构件

　　在交流稳压器的内部传动体系里，这类半弧形连杆承担着核心的位移传递作用，区别于常规直杆类连杆，其弧形轮廓是为了适配稳压器内部环形调压组件的运动轨迹，避免传动过程中与周边线圈、碳刷架结构产生运动干涉。从实际应用场景来看，交流稳压器在电压波动工况下需要通过碳刷沿环形线圈表面滑动调整匝数比，实现输出电压的稳定，而该连杆正是连接调压驱动机构与碳刷滑座的关键传力部件，驱动端的小幅摆动会通过连杆转化为碳刷架沿环形轨迹的精准位移，整个传动过程的间隙控制直接决定了调压精度与响应速度。

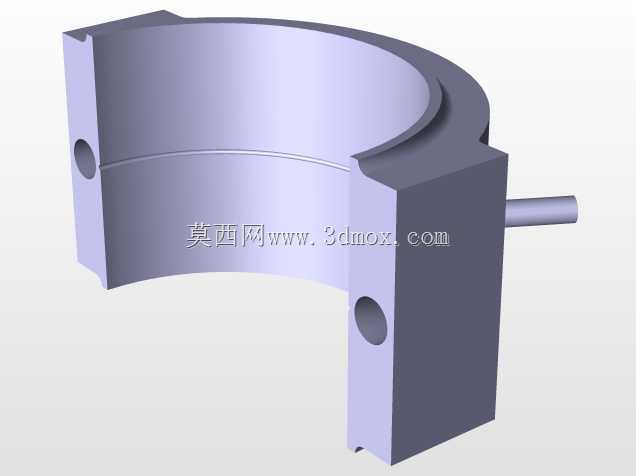

　　从设计思路层面拆解，该零件采用半开口筒状弧形结构，而非实心弧形杆，核心考量是在保证结构刚度的前提下降低运动件自身重量，减少驱动机构的负载惯量，提升调压动作的响应灵敏度；筒壁厚度经过受力校核，既要承受传动过程中的推拉力与小幅扭矩，又要避免壁厚过大带来的空间占用问题，弧形的曲率半径完全匹配稳压器内部环形调压线圈的中心半径，保证碳刷在整个行程范围内始终与线圈表面保持垂直贴合，防止碳刷偏磨导致接触不良、打火等故障。零件侧壁预留的微小定位孔，是用于安装行程触发挡片，配合设备内部的限位传感器实现调压行程的上下限硬限位，避免超程导致碳刷脱离线圈或者机构卡滞。

　　从安装边界来看，该连杆的两个连接端分别设置在弧形段的两个切向端面，一端与驱动摆臂铰接，铰接孔的同轴度公差控制在0.02mm以内，避免传动过程中出现卡滞异响；另一端与碳刷滑座采用嵌入式连接，配合面的平面度要求较高，保证传力过程中不会出现偏载。零件的轴向宽度需要适配稳压器内部线圈的安装间距，既不能过宽触碰两侧的绝缘支架，也不能过窄导致连接端受力集中产生形变。实际装配过程中，该连杆的弧形内侧面与环形线圈的外圆面需要保持均匀的间隙，间隙值控制在3-5mm，既避免运动过程中刮蹭线圈绝缘层，又不会因为间隙过大导致整体结构占用过多内部空间，压缩其他电气元件的安装位置。

　　从功能特性上看，该连杆在整个调压传动链中属于中间传力部件，不直接承载电气功能，但其结构精度直接影响整个稳压器的调压可靠性：如果弧形曲率存在偏差，会导致碳刷运动轨迹偏离线圈中心，在行程两端出现接触压力不足或者压力过大的问题，压力不足会引发接触电阻过大、温升过高，压力过大则会加速碳刷磨损，缩短设备维护周期。设计过程中还需要考虑零件的材料选型，一般采用轻质铝合金一体成型，表面做阳极氧化处理，兼顾强度与绝缘性能，避免传动过程中产生的金属碎屑掉落到线圈上引发短路风险；筒状结构的内部空腔还可以预留走线空间，方便碳刷的引线沿连杆内壁排布，避免引线在运动过程中被拉扯或者与其他部件摩擦破损。

　　在实际设备运行过程中，该连杆的运动行程与稳压器的调压范围直接对应，当输入电压在额定范围上下波动时，驱动机构带动连杆摆动的角度与电压波动幅度呈线性对应关系，这就要求连杆的铰接点位置精度足够高，铰接点与弧形中心的位置度偏差会直接导致调压线性度变差，出现输出电压调节跳变或者调节滞后的问题。此外，零件的边缘都做了倒圆角处理，避免装配和运行过程中尖锐边角划伤操作人员或者破坏周边元件的绝缘层，细节处理完全符合电力设备内部结构件的安全设计规范。
