交流稳压器传动连接摇臂结构设计

　　在交流稳压器的调压执行机构中，摇臂是衔接驱动端与调压触头的核心传力构件，其结构合理性直接决定调压动作的响应精度与长期运行可靠性。这类摇臂的应用场景集中在接触式交流稳压器的碳刷驱动环节，负责将伺服电机输出的旋转扭矩转化为碳刷架沿调压线圈表面的往复直线位移，实现输出电压的动态补偿，在工业级稳压器、高精度实验室稳压电源、车间配电稳压装置中都能见到这类构件的身影。

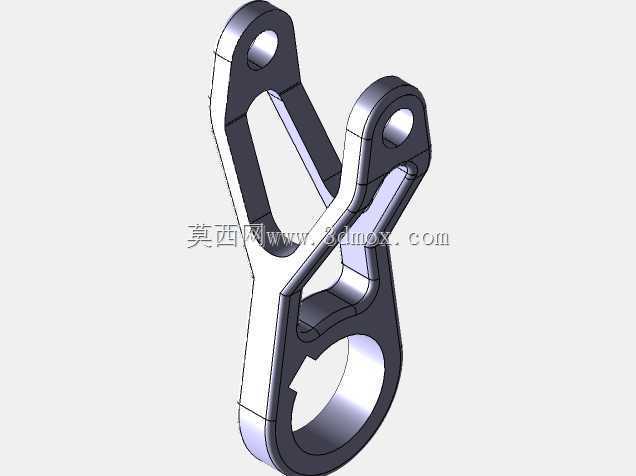

　　从功能特性来看，该摇臂需要同时承受双向交变载荷：当输入电压波动触发调压指令时，驱动端带动摇臂摆动，摇臂既要传递足够的推拉力克服碳刷与线圈表面的滑动摩擦力，还要在调压到位后承受定位机构的锁止力矩，避免碳刷移位导致输出电压漂移。设计时首先要确定三个安装位的相对位置关系：下端的大直径内花键孔是动力输入端，直接与伺服输出轴的花键段配合，采用花键连接而非平键，是为了消除传动间隙，保证小角度摆动时的动作精度，花键的齿形公差控制在7级精度，避免长期正反转冲击出现齿面磨损松旷。上部两个带通孔的铰接耳分别连接碳刷架的两侧拉杆，两个铰接孔的中心距经过反复校核，保证摇臂在全行程摆动范围内，碳刷始终与调压线圈柱面保持垂直贴合，不会出现偏磨导致碳刷提前失效。

　　设计思路上优先考虑了受力路径的优化，整体采用分叉式双臂结构，而非单臂悬臂结构，这样动力从下端花键孔输入后，载荷会均匀分配到两个侧臂上，避免单侧受力导致的臂体变形，两个侧臂之间的镂空区域并非单纯为了减重，而是预留了碳刷架接线的走线空间，同时减少调压动作过程中与周边线圈支架、限位开关的干涉风险。臂体的截面采用变厚度设计，靠近下端花键孔的位置应力集中最明显，截面厚度最大，往上端铰接耳方向逐渐收薄，在保证整体刚度满足传动要求的前提下，尽可能降低运动惯量，减少伺服电机的启停负载，提升调压响应速度。

　　安装边界方面，下端花键孔的轴向定位靠轴端卡簧实现，孔的端面加工有0.2mm的沉台，保证卡簧安装后不会突出臂体端面，避免与电机端盖发生摩擦；上端两个铰接孔采用间隙配合穿装销轴，销轴与孔的配合间隙控制在0.03-0.05mm，既保证铰接转动灵活，又不会因间隙过大导致传动滞后。摇臂的摆动行程范围为±18°，在两个极限摆动位置，臂体外侧与周边安装支架的最小安全间隙为2mm，避免长期运行出现结构形变后发生运动卡滞。材质选用常用的45号钢模锻成型，毛坯经过正火处理消除内应力，加工完成后表面做发黑防锈处理，铰接孔与花键孔的工作面不做涂层处理，保证配合精度。

　　实际装配调试时，需要先将摇臂的花键孔与输出轴对正压装，确认轴向到位后再连接两侧拉杆，手动扳动摇臂检查全行程是否有卡滞点，确认碳刷滑动轨迹覆盖调压线圈的全电压调节区间后再锁紧定位螺丝。这类摇臂的失效形式多为花键孔磨损、铰接孔拉椭圆或者臂体断裂，大多是因为初始设计时截面刚度不足或者配合间隙过大导致的，因此在建模阶段就需要对关键受力位置做有限元应力校核，保证在1.5倍额定载荷下臂体的最大变形量不超过0.1mm，满足长期往复运动的精度保持要求。
