小规格圆柱扭转螺旋弹簧结构设计

项目分类:通用五金配件 发布时间:2024-10-08 ID:780517
  • 小规格圆柱扭转螺旋弹簧结构设计
  • 小规格圆柱扭转螺旋弹簧结构设计
  • 小规格圆柱扭转螺旋弹簧结构设计

  在交流稳压类电源设备的调压执行机构、小型机电产品的复位结构、精密仪器的扭矩加载单元中,扭力弹簧是提供反向扭转力矩、实现部件复位或扭矩传递的核心弹性元件,这类弹簧的设计精度直接决定了配套机构的动作可靠性与力矩输出稳定性。本次设计的小尺寸扭力弹簧,针对小空间安装场景下的精准扭矩输出需求开发,适配稳压设备内部触点切换、调压拨杆复位等对安装空间、力矩偏差有严格要求的工位。

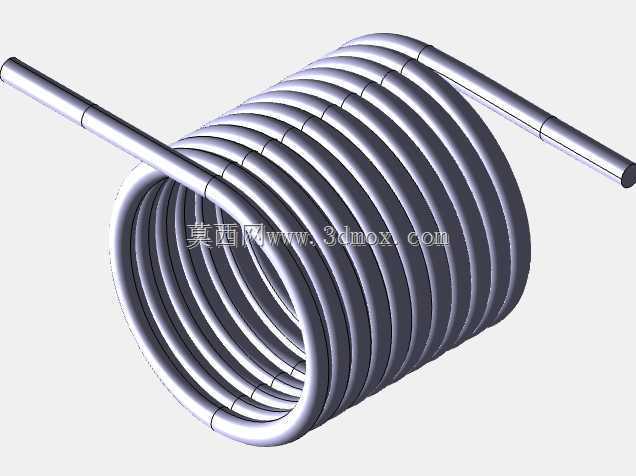

  从结构设计逻辑来看,这款弹簧采用圆柱螺旋扭转的基础构型,区别于常见的拉伸、压缩弹簧沿轴向承载的特性,扭转弹簧的承载方向为绕簧体中心轴线的旋转方向,工作时簧圈会产生相对转动,材料截面承受弯曲应力,因此在材料选型上采用高强度弹簧钢丝,保证反复扭转工况下的抗疲劳性能,避免长期使用后出现力矩衰减、簧丝断裂的问题。设计过程中首先明确安装边界的约束:配套安装位置的径向空间有限,因此簧体外径控制在适配狭小腔体的尺寸范围内,内径预留足够的安装轴配合间隙,避免工作时簧体内壁与安装轴发生摩擦卡滞,影响扭矩输出精度。

  簧体的有效圈数经过反复校核,既要保证足够的变形角度范围,又要避免圈数过多导致簧体轴向长度超出安装空间,同时匹配目标扭矩值对应的刚度要求。两端伸出的扭臂采用直臂结构,根据配套机构的受力点位置确定扭臂长度与伸出角度,保证工作时扭臂与受力部件的接触为面接触,减少局部应力集中,同时避免扭臂过长导致工作时发生侧向变形。扭臂与簧圈的过渡位置采用圆滑过渡处理,避免折弯处产生应力集中源,在反复扭转受力时出现断裂失效。

  在实际应用场景中,这类小尺寸扭力弹簧常被用于交流稳压器的电压调节机构中:当调压机构完成档位切换动作后,弹簧提供的反向扭矩会带动拨杆回到初始位置,保证触点接触压力稳定,避免出现接触不良、电压输出波动的问题;除此之外,在小型电器开关、自动复位按键、精密夹具的夹紧机构中,这类弹簧也能发挥稳定的扭矩输出作用。设计时需要重点考虑工作角度范围,弹簧的最大扭转角度不能超过材料的许用弯曲变形极限,避免产生永久变形,本次设计的弹簧在额定工作角度下可输出稳定的设定扭矩,当扭转角度达到设计上限时,扭矩值保持在设计要求范围内,不会出现力矩陡增或失效的情况。

  安装层面,这类扭转弹簧通常采用心轴穿装的固定方式,因此簧体内径与心轴的配合间隙需要控制在合理范围:间隙过小会导致安装困难,工作时簧圈与心轴摩擦增大,磨损加快;间隙过大则会导致弹簧工作时出现偏心晃动,扭矩输出出现偏差,长期使用还会导致簧圈变形。簧体的轴向长度也需要匹配安装槽的宽度,避免工作时簧体沿轴向窜动,影响扭臂的受力位置。扭臂的端部结构根据配套部件的连接形式设计,本次采用的平直切边端部可以直接卡入配套部件的卡槽内,不需要额外的连接结构,装配效率高,适合批量生产的机电产品装配需求。

  从性能校核维度来看,设计过程中需要对簧丝的弯曲应力、弹簧刚度、变形角度、疲劳寿命进行逐项验算:根据材料的抗拉强度确定许用弯曲应力,结合目标扭矩值计算所需的簧丝直径,保证在最大工作扭矩下,簧丝的弯曲应力低于许用值,同时预留足够的安全系数,应对工况中可能出现的过载冲击。弹簧的刚度即单位扭转角度对应的扭矩变化值,需要与配套机构的动作力要求匹配,刚度过大会导致操作力过大,部件动作生硬;刚度过小则会导致复位不到位,扭矩输出不足。针对稳压设备这类长期处于反复动作工况的应用场景,弹簧的疲劳寿命需要达到上万次动作循环后力矩衰减率控制在允许范围内,保证设备长期使用的性能稳定性。

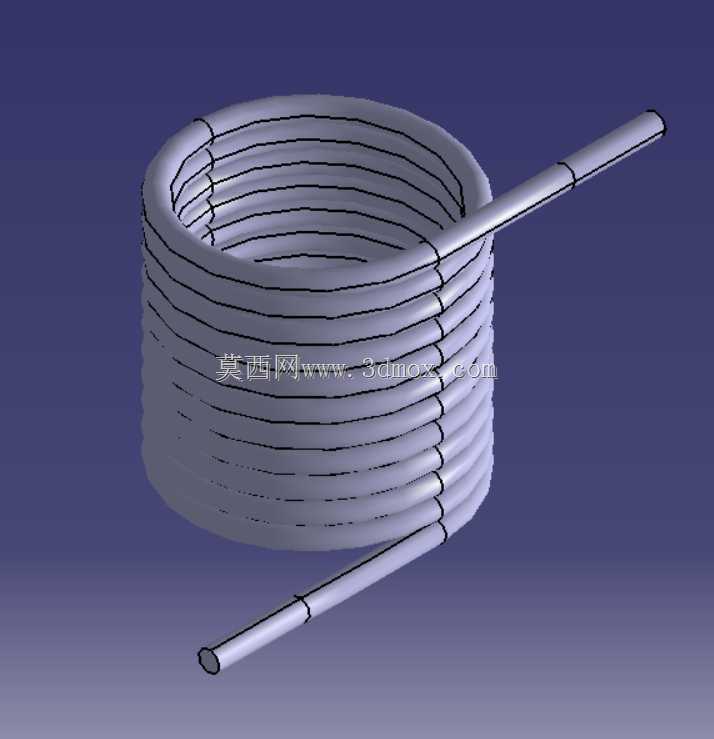

  在三维建模过程中,需要准确还原簧丝的螺旋升角、扭臂的空间角度、过渡位置的圆角特征,避免建模时出现特征简化过度导致的后续仿真计算偏差,建模完成后可通过运动仿真模拟弹簧的扭转工作过程,检查不同扭转角度下簧圈之间是否存在干涉、扭臂与周边部件是否存在碰撞,提前排查设计缺陷,减少后续实物打样的迭代次数。这类小规格弹簧的尺寸精度要求较高,尤其是簧体外径、扭臂角度的公差需要严格控制,否则批量装配时会出现部分弹簧无法安装、扭矩偏差过大的问题,因此建模时需要将公差要求融入模型的尺寸标注中,为后续的生产制造提供准确的三维依据。
