十二边形外圈深沟滚珠轴承结构设计

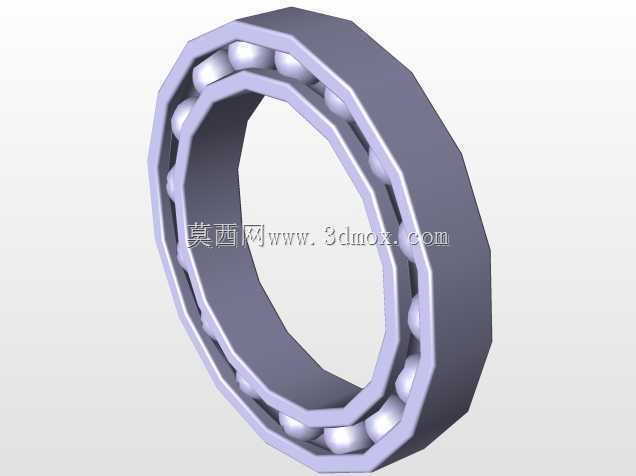

　　这款带十二边形外圈的滚珠轴承，在常规深沟球轴承的结构基础上做了外圈外形的适配性调整，主要面向需要外圈防转、卡装定位的装配场景，常见于小型交流稳压设备的调压机构转轴支承、小型家电传动组件、轻工自动化设备的轻载旋转工位中。和常规圆形外圈轴承不同，这款轴承的外圈采用正十二棱柱外形，在对应安装座的十二边形卡槽内可以实现完全周向锁止，不需要额外加工定位销孔、紧定螺钉位来限制外圈转动，能大幅简化安装座的加工工序，同时避免长期运行中紧定件松动导致的外圈跑圈问题，在频繁正反转、启停冲击的轻载工况下，定位可靠性比光轴配合加顶丝的方案高很多。

　　从功能特性来看，这款轴承属于深沟球轴承的衍生结构，内圈仍为标准圆形内孔，可适配常规圆柱形转轴的装配，滚道采用圆弧型深沟结构，能同时承受径向载荷和少量的双向轴向载荷，滚动体为等直径钢球，通过保持架实现均匀周向分隔，避免钢球之间直接接触摩擦，运行过程中钢球沿内外圈滚道做纯滚动，摩擦系数低，启动阻力小，能适配每分钟数千转的中低转速运行场景。设计过程中首先确定了轴承的径向承载能力边界，根据钢球直径、数量、滚道曲率半径核算额定动载荷，匹配轻载传动场景的受力需求，钢球数量根据节圆直径做均匀排布，保证每个钢球的受力差值控制在合理区间，避免局部钢球过载导致早期点蚀失效。

　　外形尺寸方面，内圈的内径尺寸按照常规轻载转轴的标准直径序列设计，内圈宽度和外圈宽度保持一致，保证装配后两端面齐平，十二边形外圈的对边尺寸和同内径规格的标准圆形外圈轴承外径一致，可直接替换同规格标准轴承安装在原有圆形轴承座内，不需要改动原有安装结构，当需要防转功能时，仅需将轴承座的安装孔加工为对应尺寸的十二边形孔即可实现快速适配，安装边界兼容性极强。内外圈的滚道位置做了同轴度公差约束，保证旋转过程中钢球的受力均匀，旋转精度满足普通传动级的要求，端面跳动和径向跳动公差控制在轻载传动允许的范围内，不需要额外提高加工精度带来不必要的成本上升。

　　在实际选型使用中，这款轴承适合安装空间紧凑、无法额外增加外圈防转结构的场景，比如小型调压变压器的调压器转轴支承，调压器转动过程中需要外圈完全固定不跟转，同时转轴需要顺畅旋转调节碳刷位置，使用这款十二边形外圈轴承，直接将外圈卡入支架的十二边形安装槽内，内圈和转轴过盈配合即可完成装配，不需要额外的防转零件，装配效率提升明显，长期运行也不会出现外圈跟转磨损支架孔的问题。轴承的密封结构可根据使用场景选择开式或者双面防尘盖结构，开式结构适合有定期润滑维护的封闭传动箱内，带防尘盖的结构适合粉尘较多的开放安装场景，能阻挡外部粉尘进入滚道内部，延长润滑脂的使用寿命，降低维护频率。

　　建模过程中严格按照滚动轴承的设计规范做参数化建模，首先绘制内外圈的截面轮廓，通过旋转命令生成内外圈基础实体，再绘制单个钢球的球体模型，根据节圆直径做圆周阵列生成全部钢球，之后绘制保持架的兜孔结构，保证每个兜孔和钢球之间留有合理的活动间隙，避免保持架和钢球出现卡滞。十二边形外圈的棱柱面和外圆滚道之间做了均匀的壁厚设计，保证外圈各个位置的结构强度一致，不会出现局部壁厚过薄导致受力变形的问题，棱边位置做了微小的倒角处理，避免装配过程中锐边划伤安装孔，也能去除加工毛刺。内圈的两端孔口位置做了导入倒角，方便转轴压装时的导向，避免压装过程中刮伤转轴表面或者内圈孔壁，影响配合精度。
