Cobra C-4120/18 KV540外转子无刷电机

　　这款外转子结构的无刷动力单元，核心适配场景覆盖多旋翼FPV穿越机、固定翼航模、小型无人飞行器的动力输出需求，在航模竞速、航拍作业、小型试验类无人设备的动力选型中属于常用规格。从实际使用场景来看，这类KV540规格的电机，适配4S至8S的锂聚合物供电区间，能够在不同桨叶匹配下输出5300克级最大推力，1200瓦的功率输出上限可以支撑中型穿越机完成大机动动作、搭载轻量化任务载荷完成飞行作业，相比同尺寸内转子电机，外转子结构的扭矩输出特性更适合直接驱动螺旋桨，省去了减速传动结构的重量与传动损耗，整体动力传递效率更高。

　　从设计思路层面拆解，这款电机采用了典型的外转子无刷结构布局：定子绕组固定在中心基座位置，带永磁体的转子外壳直接与输出轴连接，转子外壳外侧做了多道凹凸的散热筋结构，在电机随飞行器高速行进时，流经散热筋的气流可以直接带走绕组与磁钢工作产生的热量，避免持续大油门工况下出现磁钢退磁、绕组绝缘层老化的问题。输出轴采用双出轴设计，一端用于安装螺旋桨锁紧机构，另一端可以适配霍尔传感器或者转速检测部件，方便调试阶段完成动力匹配测试，也能满足部分带转速反馈的动力系统安装需求。转子端盖采用亮绿色的绝缘端盖结构，既可以区分电机的KV值规格，也能起到转子与安装基座之间的绝缘防护作用，避免安装过程中出现导电异物卡入转子与定子间隙的问题。

　　从安装边界与尺寸适配角度来看，这款电机整体重量控制在290克，基座安装孔位适配主流航模电机的安装座标准，安装时只需要匹配对应孔距的电机座，使用标准螺丝即可完成固定，不需要额外做转接结构。输出轴的直径与伸出长度匹配常用的5寸、6寸螺旋桨的安装孔径，搭配桨保或者螺旋桨锁紧螺母即可完成桨叶固定，不需要额外做轴径转接。在结构设计上，电机内部的轴承采用双轴承支撑布局，靠近桨叶安装端的轴承承受主要的径向拉力与机动动作带来的侧向载荷，尾端轴承起到辅助支撑作用，能够降低大机动飞行时输出轴的径向跳动量，减少高速旋转时的震动传递到飞控系统，提升飞行过程中的稳定性。

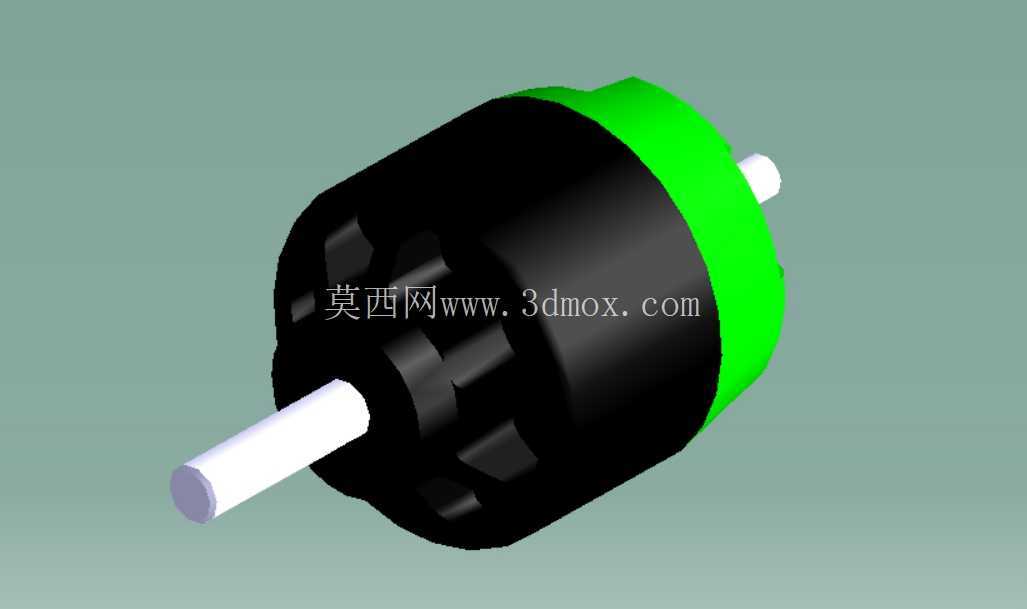

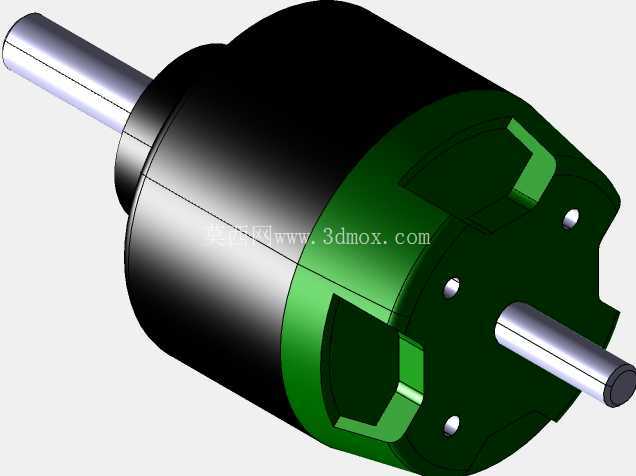

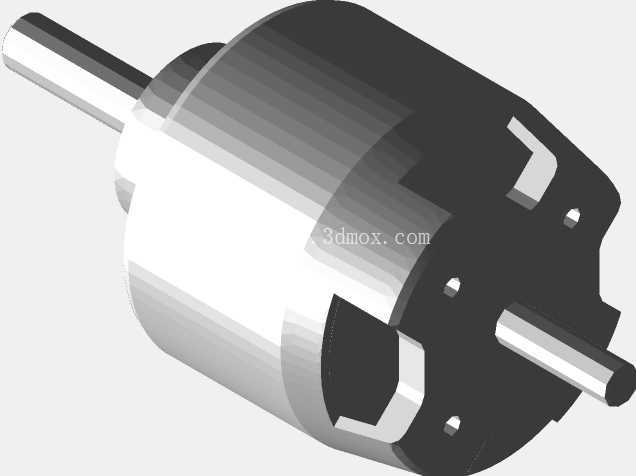

　　在实际选型匹配过程中，这类KV值的电机需要注意与电调的电流参数匹配，1200瓦的功率上限在8S供电下持续电流会达到30安以上，峰值电流会突破50安，选型时需要留足电调的电流余量，避免大油门工况下电调过流保护。同时安装时需要注意电机三根动力线的相序匹配，初次调试时需要在无桨状态下测试电机转向，确认转向与飞控设定一致后再安装桨叶，避免出现转向反向导致的动力失效问题。电机的散热结构在低空大油门爬升工况下能够维持稳定的工作温度，但在地面静态满油门测试时需要控制测试时长，避免静态下气流不足导致电机过热损坏。从结构建模的角度来看，这款电机的三维模型完整还原了外转子的散热筋结构、输出轴的台阶尺寸、安装基座的孔位特征，在做飞行器整体装配设计时，可以直接调用该模型完成电机座的结构匹配、桨叶间隙校核、整机重心配平计算，能够减少设计阶段的尺寸测绘工作量，提升整体结构设计的效率。
