立式电机驱动鼓风送风组件结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780519
  • 立式电机驱动鼓风送风组件结构设计
  • 立式电机驱动鼓风送风组件结构设计
  • 立式电机驱动鼓风送风组件结构设计
  • 立式电机驱动鼓风送风组件结构设计
  • 立式电机驱动鼓风送风组件结构设计
  • 立式电机驱动鼓风送风组件结构设计
  • 立式电机驱动鼓风送风组件结构设计

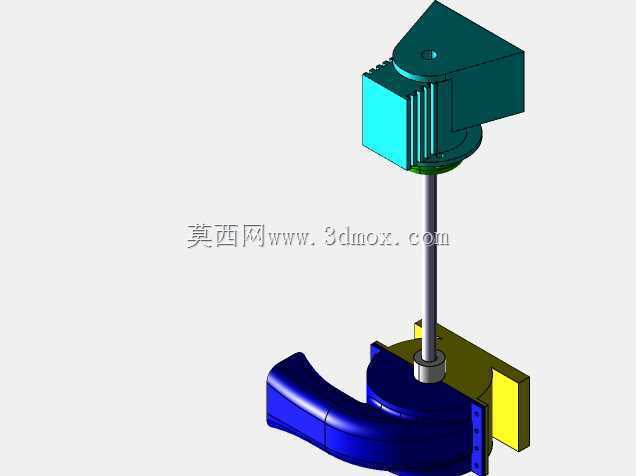

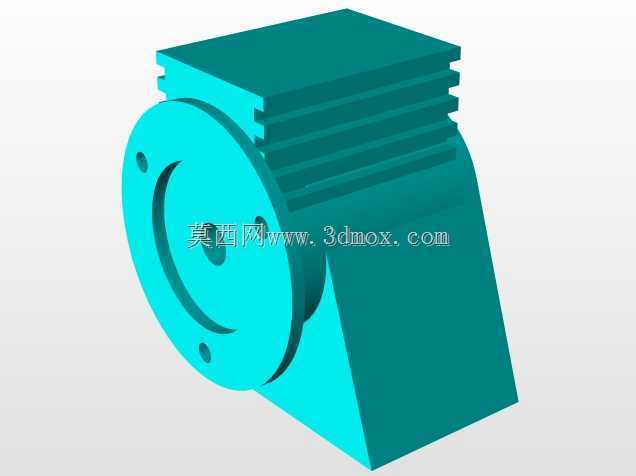

  该组件为立式直连结构的鼓风送风单元,核心采用电机与风轮直驱的传动方案,省去了皮带、联轴器等中间传动环节,从根源上降低了传动损耗与运行故障点,适配小空间内的定点送风、散热排风、低压气体输送类工况,常见于工业控制柜散热、小型设备风冷却、生产工位局部送风、小型除尘系统的前端引风等场景。从结构布局来看,上部为驱动电机段,采用方形安装基座设计,基座预留的安装孔位可直接与设备机架、安装面板通过螺栓锁紧,电机外壳带有多道平行散热筋,可在运行过程中通过自身转动带动的周边气流带走绕组热量,无需额外加装散热风扇即可满足连续运行的温升要求,适配长时间不间断运行的工业使用场景。中部为传动连接段,采用细长传动轴结构,轴身做了同轴度公差约束,

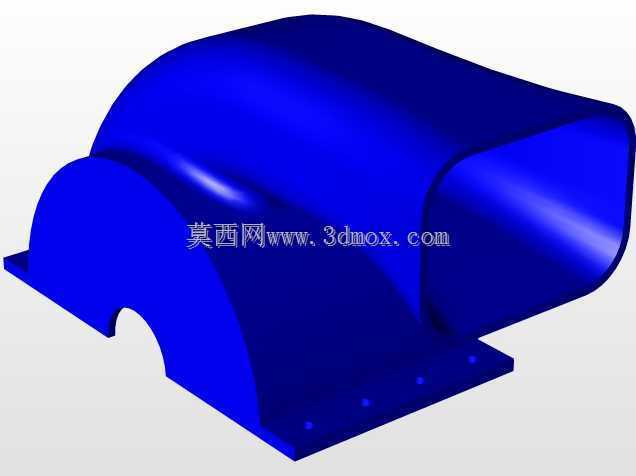

  装配时需保证轴与电机输出端、下部风轮的同轴度控制在0.02mm以内,避免高速转动时出现径向跳动引发的振动与噪音,轴与上下部件的连接采用键槽加顶丝的双重固定方式,可承受风轮转动时的反扭矩,防止长期运行出现轴件松脱。下部为鼓风蜗壳段,采用渐开线型流道设计,流道内壁做了顺滑过渡处理,可减少气流在蜗壳内部的紊流与风阻损失,出风口为弯管导向结构,可根据安装需求调整出风方向,适配不同走管布局的安装场景,蜗壳侧部预留的法兰边可直接对接送风管道,无需额外加装转接头。从安装边界来看,该组件整体为立式同轴布局,上部电机段的方形安装座边长为120mm,安装孔中心距为100mm,适配M6规格的固定螺栓;中部传动轴的伸出长度为180mm,

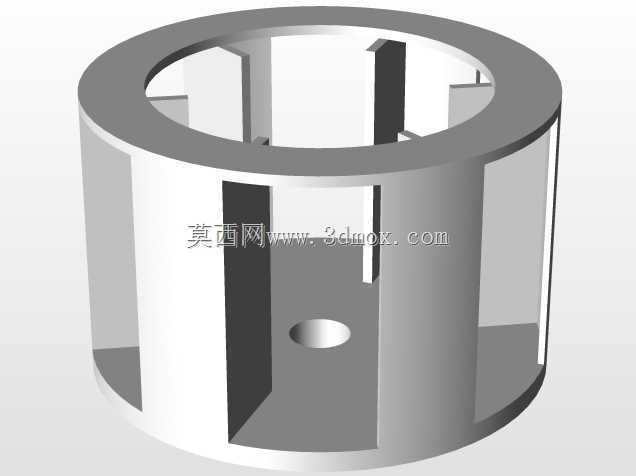

  可根据安装面板的厚度调整轴的插入深度,适配10-50mm厚度的安装面板;下部蜗壳的进风口直径为80mm,出风口直径为65mm,整体安装占用的垂直空间高度为320mm,水平方向最大占用尺寸为150mm,可在狭小的设备内部空间完成装配,无需预留过大的检修与操作空间。设计过程中重点考量了动平衡与密封性能,风轮在装配前需做动平衡校正,剩余不平衡量控制在G2.5等级以内,可保证在3000rpm的额定转速下运行平稳,无明显振动与异响;传动轴与蜗壳的衔接处采用接触式骨架油封密封,可避免蜗壳内部的气流泄漏,同时防止外部粉尘进入轴承部位影响转动寿命。在实际选型应用中,该组件可根据送风距离与风压需求匹配不同功率的驱动电机,当用于设备内部散热时,

  可搭配低转速电机实现低噪音送风;当用于管道引风时,可搭配高转速电机提升输出风压,蜗壳的弯管出风口可根据现场走管需求调整安装角度,无需重新设计流道结构,具备较强的场景适配性。结构设计上充分考虑了装配与维护的便捷性,上部电机与中部传动轴采用可拆分连接结构,维护时可单独拆下电机进行检修,无需拆解下部蜗壳与风路管道;下部风轮与轴采用快拆式固定结构,清理风轮积尘时无需拆卸整个蜗壳即可完成操作,降低了后期运维的工作量。
